— ABB 5SHY3545L0010 3BHB013088R0001 产品信息—

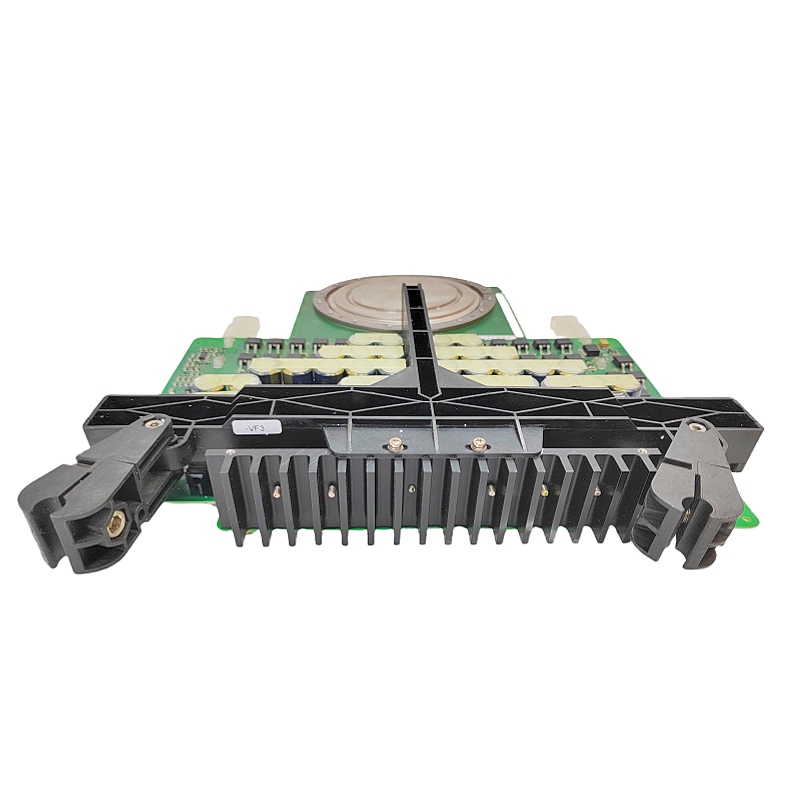

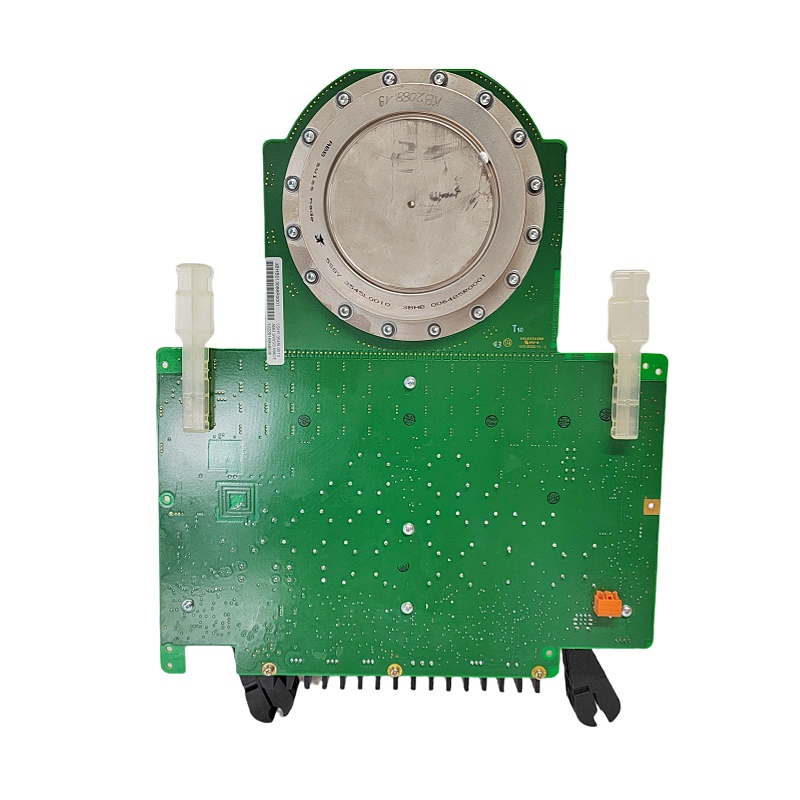

5SHY3545L0010 是 ABB 用于高压/中压电力电子与自动化系统的模块化组件，属于 IGCT（集成门极换向晶闸管）或 IGBT 功率模块系列。它常与 3BHB013088R0001、3BHE009681R0101、GVC750BE101 等配套部件一起构成完整的功率转换或驱动系统，广泛应用于风电、光伏、变频器、HVDC、工业驱动等高压电力场景。

1. 主要技术参数

2. 产品特点

1. 高可靠性与长寿命：低损耗、严苛环境测试，设计寿命可达 20 年。
2. 模块化设计：支持插拔式安装，便于系统扩展与维护。
3. 宽工作温度与多种冷却方式：可选风冷或水冷，适配不同功率密度。
4. 高速开关：20 kHz 开关频率提升系统功率密度，降低滤波体积。
5. 兼容性强：可与 ABB ACS 系列变频器、GVC 驱动板、其他 IGBT/IGCT 模块配套使用。
6. 易于安装与维护：提供标准化机架、螺栓或卡扣固定方式，配套诊断软件支持远程监测。

3. 结构与组成

• 功率半导体芯片（IGBT/IGCT）
• 驱动电路（光纤输入、短路/过温保护）
• 散热系统（散热片、风扇或水冷管路）
• 外壳与端子（符合 IEC 标准的金属外壳，IP 等级）
• 配套模块：
  • 3BHB013088R0001 – 模块化插拔或螺栓固定的配套部件（常作输入/输出接口）
  • 3BHE009681R0101 – 驱动板
  • GVC750BE101 – 控制/驱动电源板

整体形成 IGCT/IGBT 功率模块 + 驱动板 + 控制板 的完整解决方案。

4. 典型应用领域

• 可再生能源：风电变流器、光伏逆变器
• 高压直流输电（HVDC）‍ 与 中压变频器
• 工业驱动：矿山、石油化工、钢铁、水处理等大功率电机驱动
• 电力系统：配电网、保护装置、智能辅助模块
• 其他高压电力电子：如大型泵、压缩机、船舶推进系统

5. 安装与维护要点

1. 安装前准备

   • 检查现场电源、电压等级与接地情况。
   • 确认冷却方式（风冷或水冷）并做好散热通道。
   • 按机架规格预留安装空间，确保足够的维护通道。

2. 安装步骤

   • 将模块固定在标准机架或螺栓座上。
   • 连接电源、控制信号（光纤或电缆）以及散热管路。
   • 使用防静电手套，避免静电放电损伤半导体。

3. 调试与测试

   • 通过 ABB 提供的诊断软件进行参数设置、故障自检。
   • 检查短路、过温、欠压等保护功能是否正常。

4. 日常维护

   • 定期清理散热器表面灰尘，检查风扇或水泵运行状态。
   • 监测模块温度、功率损耗，依据监测数据进行预防性维护。
   • 如出现异常报警，参考诊断日志进行快速定位。

5. 安全注意事项

   • 操作前务必断电并接地，遵守 IEC 61800‑5‑1/IEC 61508 等安全标准。
   • 维护时佩戴绝缘手套，避免直接接触高压端子。

—————————————————-———————————————————
