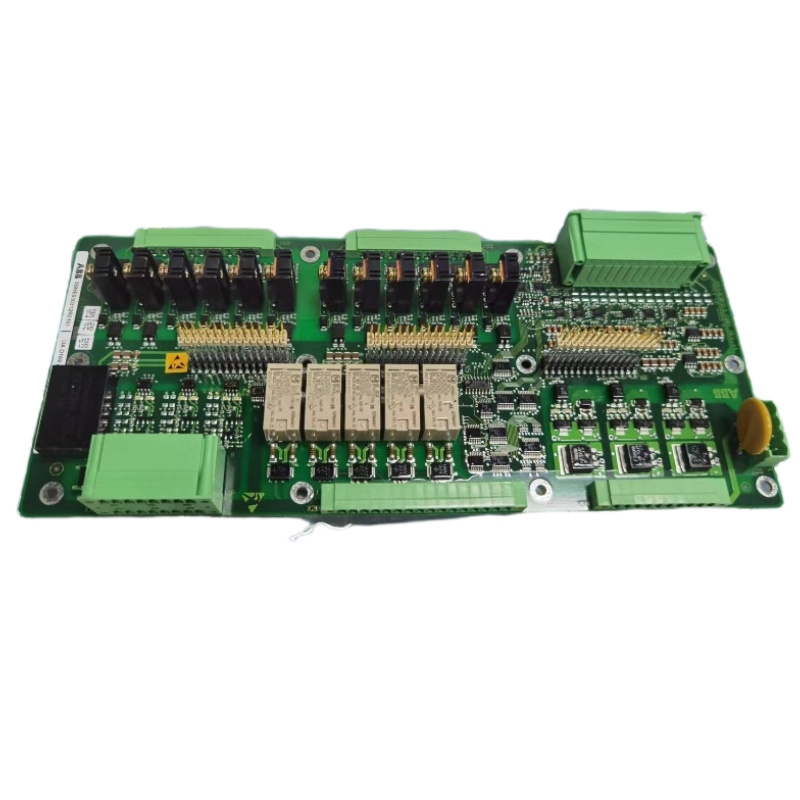

— ABB PDD200A101 产品信息—
ABB PDD200A101 是 ABB AC800M 工业 DCS 控制系统系列专用电源分配配电模块，适用于各种工业自动化 PLC、DCS 控制柜供电系统。该模块接收控制柜总 24VDC 输入，多路独立分路输出给 CPU、I/O、温度、通讯各类子模块，每一路集成独立短路、过载保护回路，实现工控系统电源稳定分配、故障支路隔离，避免单路负载短路造成整套控制系统断电停机，是流程工业控制柜标配供电配套组件。
技术参数
| 参数项目 | 规格参数 |
|---|---|
| 产品型号 | ABB PDD200A101 |
| 产品类型 | 工业 DCS 控制柜电源分配配电模块 |
| 输入供电 | 标准 24VDC 控制柜总电源输入 |
| 输出通道 | 多路独立隔离 24VDC 分路输出，适配 AC800M 全系列模块 |
| 核心功能 | 控制柜电源分路分配、单路过载 / 短路保护、故障支路切断隔离 |
| 电气性能 | 每路独立限流保护，单路故障不影响其余回路供电 |
| 工作温度范围 | -20℃ ～ +60℃ |
| 存储温度范围 | -40℃ ～ +85℃ |
| 相对湿度 | 10%～95% RH（无凝露） |
| 防护等级 | IP20（标准工控控制柜室内安装） |
| 安装方式 | 标准 35mm DIN 导轨卡扣式安装 |
| 系统兼容性 | 全系列 ABB AC800M DCS、S800 I/O 整套自动化控制系统 |
产品特点
- 多路独立电源分路分配：单模块实现控制柜多路 24V 电源分流，分别给 CPU、I/O、温度、通讯模块独立供电，布线规整清晰。
- 单回路独立过载短路保护：每一路输出内置限流保险与切断回路，某一路传感器 / 模块短路时仅切断故障支路，整套 DCS 系统持续运行。
- 工业级电源稳压滤波设计：内置 EMC 滤波电路，过滤电网电压波动、变频器电磁干扰，输出纯净稳定 24VDC 给精密控制模块。
- AC800M 系统原厂完美匹配：输出功率、端子定义、安装尺寸与成套控制柜原装配件一致，替换无需更改柜内供电线路。
- 宽温复杂工况适配：支持 - 20℃低温机房至 60℃高温车间稳定运行，适配北方无暖气机房、化工高温中控室场景。
- 标准 DIN 导轨快速拆装：背部一体化卡扣结构，直接卡装控制柜导轨，成套集成、后期检修替换操作简单省时。
- 电路板三防长效稳定：全板三防绝缘涂覆，防潮防尘耐微量腐蚀气体，支持工厂中控室全年 24 小时不间断连续供电。
结构与组成
- 多路独立电源分路分配：单模块实现控制柜多路 24V 电源分流，分别给 CPU、I/O、温度、通讯模块独立供电，布线规整清晰。
- 单回路独立过载短路保护：每一路输出内置限流保险与切断回路，某一路传感器 / 模块短路时仅切断故障支路，整套 DCS 系统持续运行。
- 工业级电源稳压滤波设计：内置 EMC 滤波电路，过滤电网电压波动、变频器电磁干扰，输出纯净稳定 24VDC 给精密控制模块。
- AC800M 系统原厂完美匹配：输出功率、端子定义、安装尺寸与成套控制柜原装配件一致，替换无需更改柜内供电线路。
- 宽温复杂工况适配：支持 - 20℃低温机房至 60℃高温车间稳定运行，适配北方无暖气机房、化工高温中控室场景。
- 标准 DIN 导轨快速拆装：背部一体化卡扣结构，直接卡装控制柜导轨，成套集成、后期检修替换操作简单省时。
- 电路板三防长效稳定：全板三防绝缘涂覆，防潮防尘耐微量腐蚀气体，支持工厂中控室全年 24 小时不间断连续供电。
应用领域
该模块广泛应用于以下工业领域：
- 电力能源行业：火电厂、新能源电站 AC800M DCS 中控柜，整套控制系统多路模块电源分配。
- 石油化工行业：炼化厂、反应釜、储罐自动化控制柜，CPU 与各类 I/O 模块安全分路供电。
- 水处理环保行业：市政污水、净水厂自控系统，水泵、液位仪表、温度模块电源分配保护。
- 冶金水泥重工行业：窑炉、轧制生产线 DCS 控制柜，多路采集、控制模块统一配电管理
- 通用工厂自动化项目：AC800M 成套 PLC/DCS 项目控制柜配套电源分配组件，系统扩容加装。
- 设备运维改造：老旧 ABB DCS 控制柜电源模块老化替换、控制柜技改、新增 I/O 点位配电扩容备件。
安装与维护
安装步骤
- 整机断电完全放电：切断中压变频器总高压输入电源，等待主回路储能电容充分放电，防止高压触电事故。
- 拆卸功率仓防护盖板：打开变频器功率单元柜门，松开故障模块两侧固定卡扣，平稳取出损坏板卡
- 。 对位卡装全新模块：将 ABB 3BHB003689 沿卡槽平稳推入，扣紧两侧卡扣，确认板卡无松动偏移。
- 端子线路复原对接：按原厂线号复原驱动脉冲、故障采样、24V 供电接线，端子压紧无虚接。
- 上电空载调试：确认柜体接线无误后闭合低压控制电源，观察模块指示灯正常，空载运行验证变频启停无故障报警。
维护要点
工作环境：
- 工作温度：0-60°C
- 存储温度：-40-85°C
- 相对湿度：10-95%（无凝结）
- 海拔：0-2000m
定期检查：
- 检查LED指示灯状态是否正常
- 检查接线端子是否松动
- 检查模块表面是否有积尘或异物
防护等级：IP20，需安装在防护柜内
注意事项：
- 模块对静电敏感，操作时需遵循防静电指南
- 使用接地良好的接地系统
- 避免在震动过大的环境中使用
总结
ABB PDD200A101 是 ABB AC800M 工业 DCS 控制系统系列专用电源分配配电模块，适用于各种工业自动化 PLC、DCS 控制柜供电系统。该模块接收控制柜总 24VDC 输入，多路独立分路输出给 CPU、I/O、温度、通讯各类子模块，每一路集成独立短路、过载保护回路，实现工控系统电源稳定分配、故障支路隔离，避免单路负载短路造成整套控制系统断电停机，是流程工业控制柜标配供电配套组件。
—————————————————-———————————————————
