—Woodward 9907-077 产品信息—

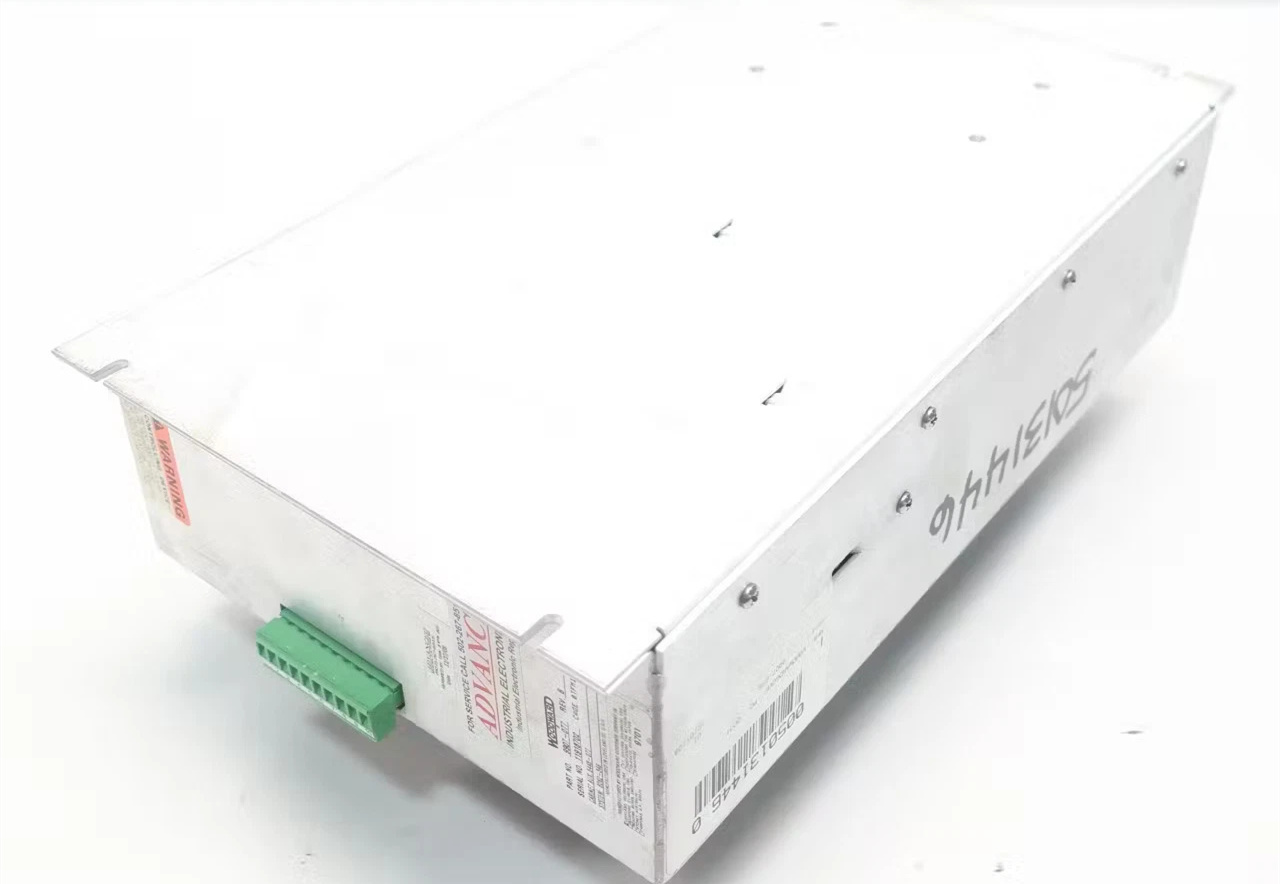

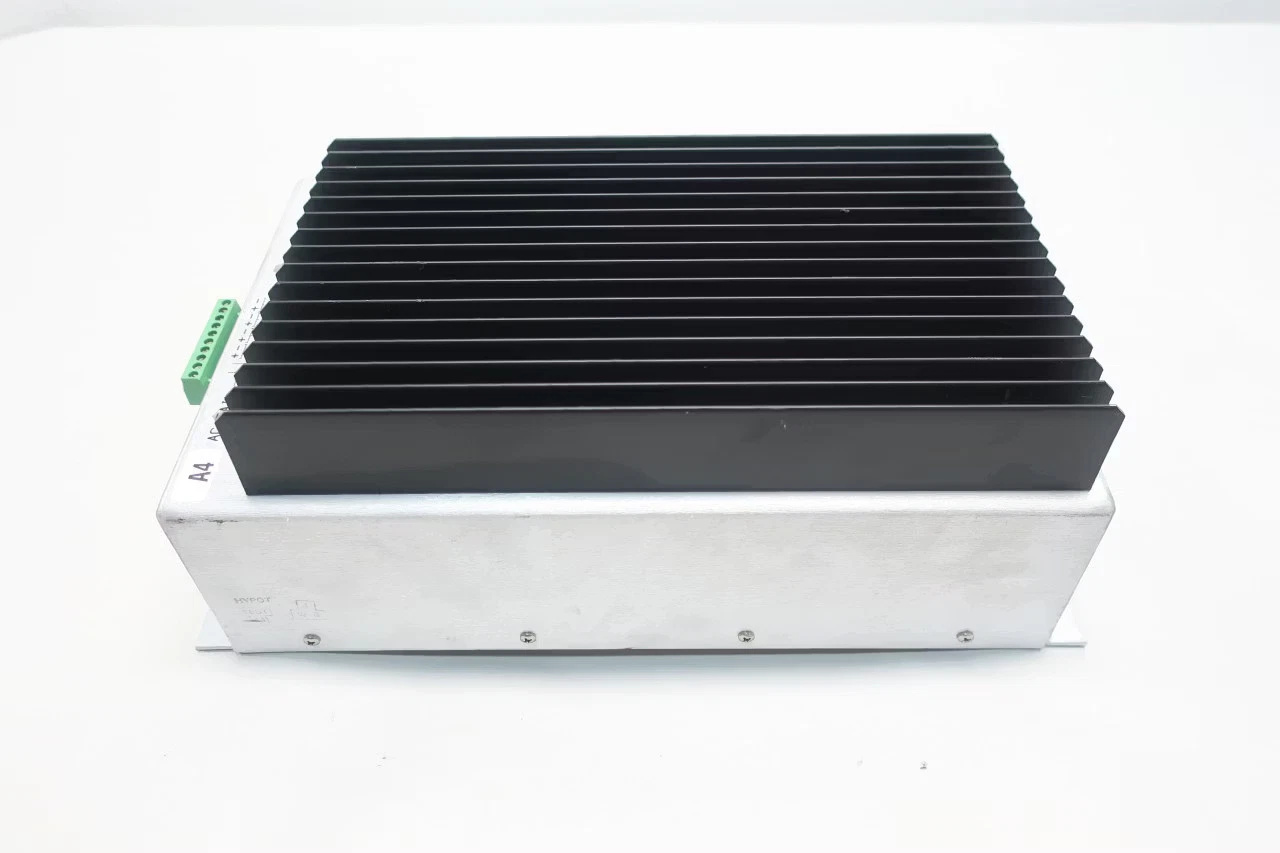

Woodward 9907‑077 是一款 NetCon 系列的 24 V DC 电源模块，属于 Woodward “Power Supply”产品族，主要用于为工业控制系统、机电设备及现场仪表提供稳压直流电源。该型号在 2024 年产品目录中标记为 “replaces 5437‑077”，属于替代旧型号的升级版。
1. 关键技术参数
| 参数 | 典型值 / 范围 |
|---|---|
| 输入电压 | 18 ~ 32 V DC（可接受宽范围的直流电源） |
| 输出电压 | 24 V DC（单路或多路） |
| 输出电流 | 4 A（单路）或 4 A × 4 A（多路） |
| 功率 | ≤ 96 W（依据输出配置） |
| 工作温度 | –40 °C ~ +85 °C |
| 防护等级 | IP20（室内使用） |
| 尺寸 / 重量 | 约 120 mm × 80 mm × 30 mm，约 0.2 kg |
| 接口 | 端子排（螺栓式），兼容 Woodward 标准接线方式 |
| 认证 | CE、UL（依据地区） |
2. 产品特点
- 模块化设计 – 采用紧凑的机箱结构，便于在机柜或现场面板内直接插装，支持快速更换。
- 宽输入电压范围 – 18‑32 V DC 的宽容输入可适配多种现场电源，提升系统可靠性。
- 多路输出 – 可提供单路 24 V DC 或多路 24 V DC（4 A × 4）配置，满足不同子系统的供电需求。
- 高温/低温适应 – 工作温度覆盖 –40 °C ~ +85 °C，适用于严苛的工业环境。
- 保护功能 – 具备过压、欠压、过流、短路及反极性保护，确保下游设备安全。
- 易于维护 – 端子排式接线、明确的标识和可拆卸的散热片，便于现场检查和更换部件。
3. 结构与组成
- 外壳：铝合金或高强度塑料，提供良好散热并具备防尘防潮特性（IP20）。
- 电源转换模块：内部采用高效开关电源拓扑，实现 18‑32 V DC → 24 V DC 的稳压转换。
- 输出端子排：螺栓式端子，支持 4 A 单路或多路并联输出。
- 保护电路：集成过压、欠压、过流、短路及反极性检测电路。
- 散热片：金属散热片直接贴合在功率转换芯片上，配合自然对流散热。
- 标识标签：包括型号、输入/输出规格、警示标识及认证标志。
4. 典型应用领域
| 行业 | 具体应用 |
|---|---|
| 工业自动化 | PLC、DCS、现场仪表、传感器供电 |
| 电力系统 | 发电机控制单元、变频器前端电源 |
| 石油、天然气 | 井口控制柜、阀门驱动电源 |
| 船舶与海洋工程 | 船舶自动化系统、海上平台控制柜 |
| 交通运输 | 轨道交通、铁路信号系统供电 |
| 制造业 | 机器人、数控机床、包装设备电源 |
5. 安装与维护要点
5.1 安装
- 选址：确保安装环境通风良好，避免阳光直射或高温堆积。
- 固定：使用螺钉将机箱固定在机柜或面板的预留孔位，保持水平。
- 接线：
- 输入端采用粗线（≥ 10 mm²）并加装防逆接二极管。
- 输出端使用标称电流的螺栓端子，确保紧固到位。
- 按照产品手册的接线图（标记“IN+、IN‑、OUT+、OUT‑”）进行连接。
- 接地：机箱金属外壳必须可靠接地，以防电磁干扰和安全隐患。
- 检查：通电前检查所有接线是否牢固、极性是否正确，确认防护盖已装好。
5.2 调试
- 电压监测：使用万用表或现场监控系统确认输出 24 V DC 稳定在额定范围内。
- 负载测试：在额定负载（4 A）下运行 5 分钟，观察是否出现过流或过温报警。
5.3 维护
| 维护项目 | 建议周期 | 操作要点 |
|---|---|---|
| 外观检查 | 每月 | 检查机箱是否有灰尘、腐蚀或机械损伤。 |
| 接线紧固 | 每半年 | 用扭矩扳手检查端子螺栓，防止松动导致接触不良。 |
| 散热片清洁 | 每年 | 用软刷或压缩空气清除散热片上的灰尘，保持散热效率。 |
| 功能自检 | 每年 | 通过内置自检功能或外部仪表验证过压、欠压、过流保护是否正常。 |
| 更换老化部件 | 根据使用年限（≥ 5 年） | 如发现电容鼓包、二极管老化，应及时更换。 |
—————————————————-———————————————————
