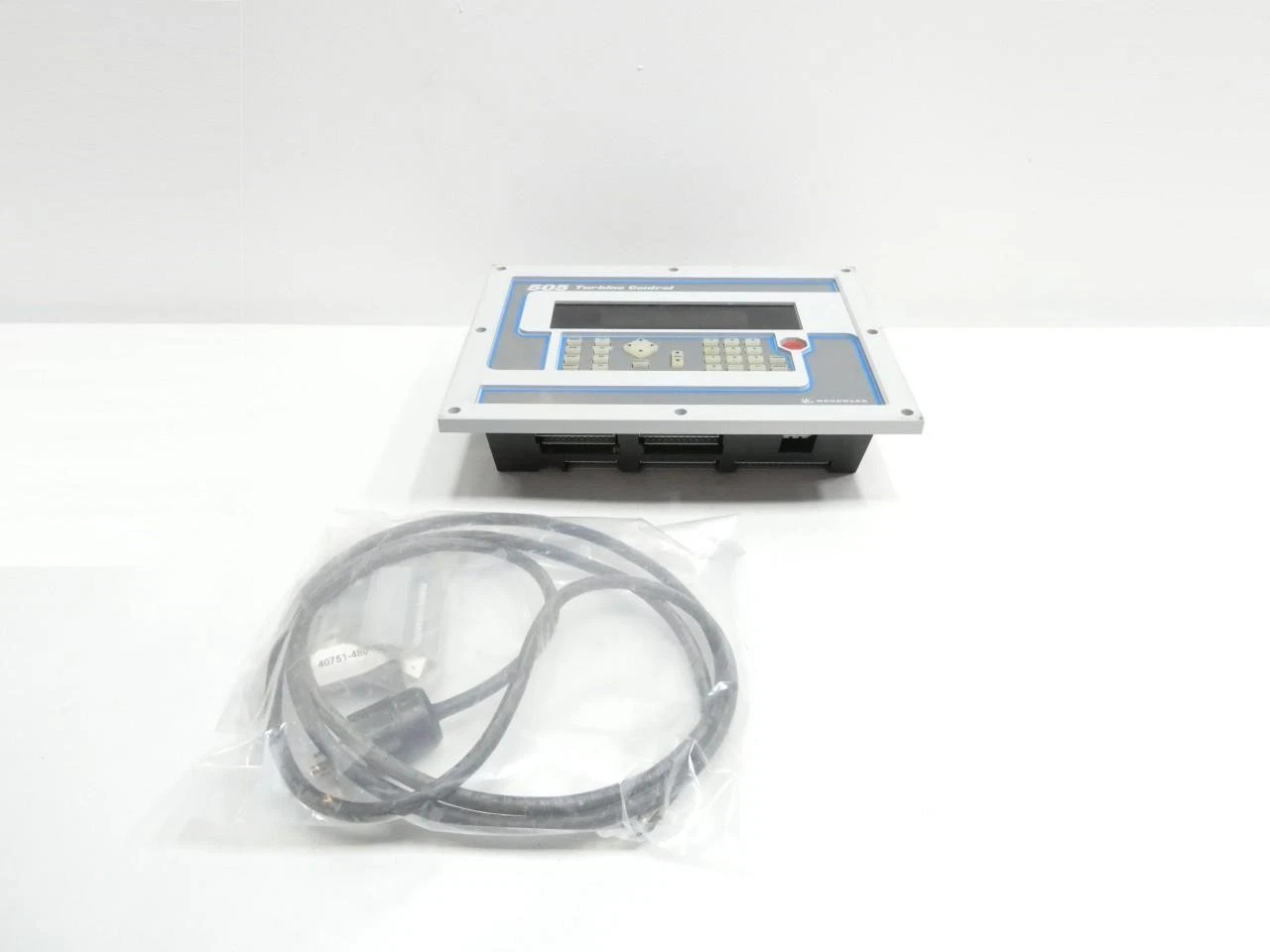

—Woodward 9907-166 505 产品信息—

Woodward 9907‑166 属于 Woodward 505/505E 系列的数字微处理器控制单元，专为蒸汽轮机（包括船舶推进、发电站及小型工业装置）设计。它采用 32 位微处理器，可现场编程，支持多种控制模式（转速、功率、压力等），并具备冗余设计与自诊断功能，确保高可靠性。

主要技术参数

• 电源：AC 88‑132 VAC 或 DC 90‑150 VDC
• 工作温度：无外壳 –25 ℃~65 ℃，装配 NEMA 4X 防护外壳时高 55 ℃
• 尺寸/重量：约 14 in × 11 in × 4 in（约 9.1 lb）
• 信号接口：4‑20 mA、0‑10 V、数字 I/O；可选 RS‑232/RS‑485 Modbus 通讯
• 控制功能：PID、比例、模糊、负荷共享、速度/功率/压力闭环控制；支持现场编程与参数调节
• 防护等级：IP56（IEC 60529）或 NEMA 4X 防护外壳
• 环境适应：可在恶劣工业环境中使用，具备防尘、防潮、防腐蚀特性

产品特点

1. 高性能控制：多模式控制与多种调节策略，提供快速、精准的转速与负荷调节。
2. 可靠性强：冗余硬件设计、故障自诊断与报警功能，适合关键工业系统。
3. 灵活配置：支持多种传感器/执行器，现场编程可根据用户需求定制。
4. 易于安装与维护：DIN 导轨或 NEMA 4X 外壳安装，模块化 I/O 设计，便于布线、替换与现场调试。
5. 开放式体系结构：兼容多种工业网络（Modbus、RS‑232/422），便于与 DCS、SCADA 系统集成。

结构与组成

• 主控板：32 位微处理器、存储器、通信接口。
• 电源模块：提供稳压、滤波，支持 AC/DC 双电源输入。
• I/O 模块：模拟输入（电流/电压）、数字输入/输出、继电器输出。
• 外壳：可选 IEC IP56 或 NEMA 4X 防护外壳，适应不同环境。
• 键盘/显示器：30 键多功能键盘 + 两行 24 字符显示屏，现场操作与参数查看。

典型应用领域

• 发电厂蒸汽轮机：转速、功率、压力闭环控制。
• 船舶推进系统：船舶蒸汽轮机或燃气轮机的速度与负荷调节。
• 工业蒸汽驱动装置：化工、石油、造纸等行业的蒸汽轮机。
• 小型膨胀机或微型发电装置：适用于分布式能源或实验平台。

安装要点

1. 选址：确保通风良好，避免高温、强腐蚀环境；如需防护，选用 NEMA 4X 外壳。
2. 电源接线：依据电源规格（AC 或 DC）接入，使用符合 IEC 60320 标准的电缆。
3. I/O 接线：采用标准端子排或 DIN 导轨端子，确保信号线屏蔽、接地良好。
4. 键盘/显示器安装：固定在操作面板上，便于现场调试。
5. 通信接口：根据现场网络选型 RS‑232、RS‑485 或以太网模块，配置相应的协议（Modbus）。

维护建议

• 定期检查：每 6‑12 个月检查电源、接线、端子紧固情况；确认防护外壳密封完好。
• 固件升级：使用 Woodward 官方提供的 505View/OpView 软件进行固件更新，保持新功能与安全补丁。
• 自诊断日志：利用内置故障自诊断功能，定期导出日志，分析潜在异常。
• 备件管理：常备电源模块、I/O 卡、键盘/显示器等关键部件，以缩短维修停机时间。

—————————————————-———————————————————
