—EMERSON A6500-UM 产品信息—

1. 概述

• A6500‑UM 是 Emerson AMS 6500 ATG 机械保护系统的核心模块，提供通用的测量与监测功能，可接入多种传感器，实现对轴相对振动、转速、键相、位移等关键参数的实时采集。
• 采用双通道设计，支持独立或组合测量模式，广泛用于工业过程、动力设备及机械制造等领域。

2. 参数（主要技术规格）

3. 产品特点

• 符合 API 670 标准，具备完整的机械保护功能。
• 集成预测技术（PeakVue）与可调带通滤波器，提高故障预警准确性。
• 多协议通讯：支持 OPC UA、Modbus TCP/IP、Modbus RTU，便于与上位系统集成。
• 传感器兼容性强：可直接接入涡流、压电、LVDT、霍尔、低频轴承振动等常用传感器。
• 双通道独立工作，每通道可单独测量轴位移、轴偏心或转速等参数。
• 紧凑 3U 设计，节省机柜空间，适配 19 英寸标准机架。

4. 结构与组成

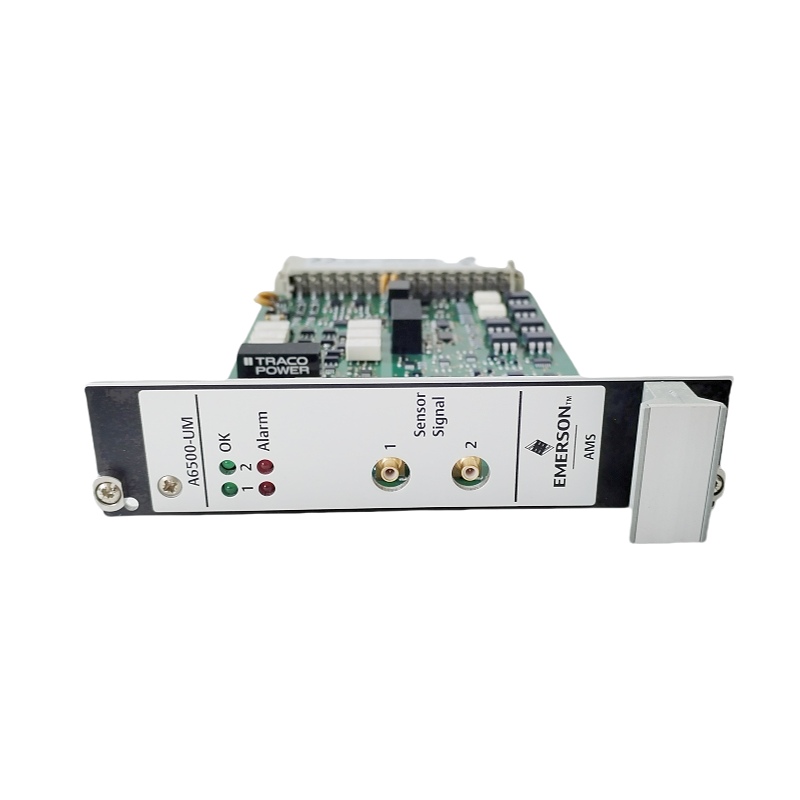

• 前面板：两组绿色（OK）与红色（Alarm）指示灯，用于显示运行状态。
• 传感器接口：两个标记为 1、2 的模拟信号输入端口，支持多种传感器接入。
• 数字 I/O 区：5 个数字输入、6 个数字输出端子。
• 内部总线：通过 RS‑485 总线将测量数据传输至 A6500‑CC 通讯卡，实现系统级数据汇聚。
• 电源与处理单元：内部电源模块供电，嵌入式 DSP 负责信号采集、滤波与诊断运算。

5. 应用领域

• 工业过程监测：化工、石油、钢铁等连续生产过程的关键参数监控。
• 电力系统：变压器、发电机、配电柜的运行状态监测。
• 机械制造：机床、数控中心的轴振动与位移监测。
• 自动化生产线：传感器、执行器的实时状态检测。
• 旋转设备保护：汽轮机、燃气轮机、压缩机和水轮机的轴相对振动、转速、键相监测。

6. 安装与维护

• 安装：采用 19 英寸机架标准，卡槽为单槽 3U 规格；传感器信号需通过对应的转换器（如 A6500‑LC）接入；确保工作环境温度、湿度在规格范围内。
• 接线：按照手册标识将传感器、数字 I/O 与卡片对应端口连接，使用屏蔽线降低电磁干扰。
• 调试：通过 Emerson 提供的配置软件设置测量模式、阈值与报警逻辑；可在 OPC UA/Modbus 客户端实时查看测量数据。
• 维护：定期检查连接端子、清除灰尘；依据使用环境进行防腐、防潮处理；建议每 12 个月进行一次校准与固件升级，以保持测量精度和功能兼容性。
• 故障诊断：指示灯状态（OK/Alarm）提供快速故障指示；详细诊断信息可通过 RS‑485 总线在上位系统中查询。

—————————————————-———————————————————
