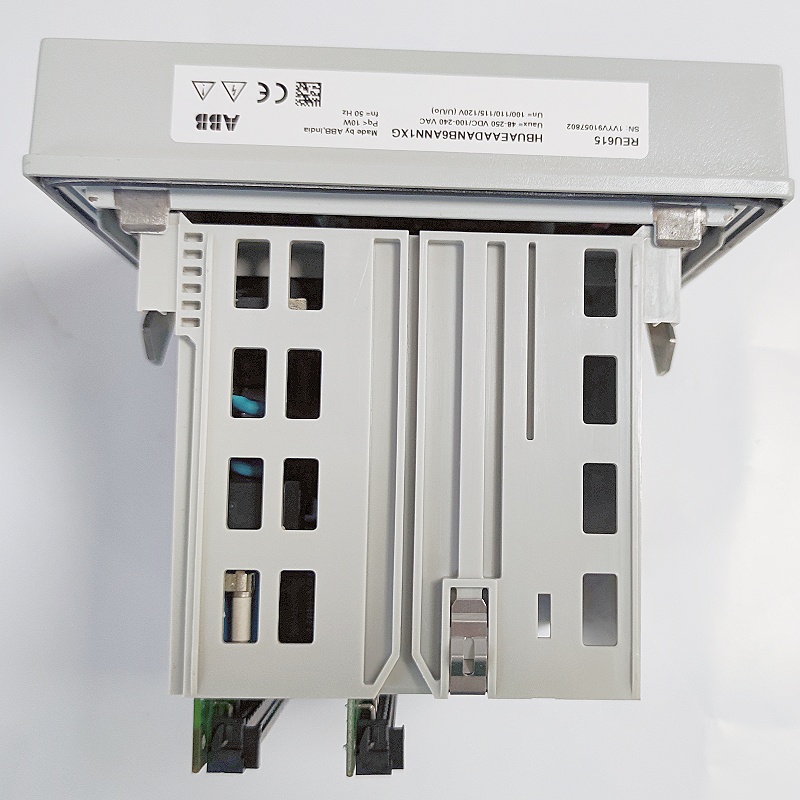

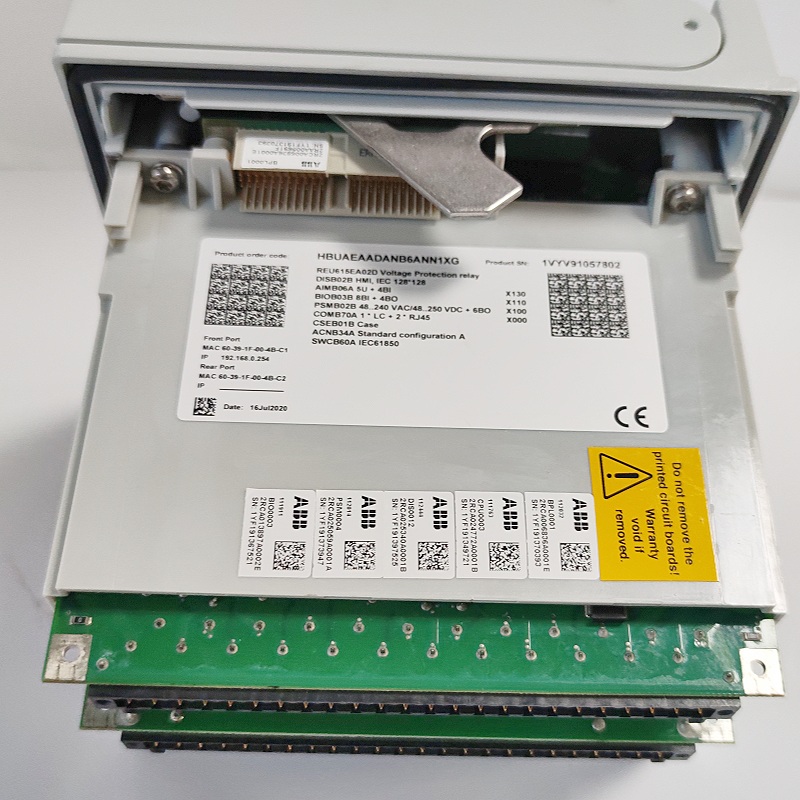

—ABB REU615 产品信息—

一、概述

ABB REU615 是一款专为电压和频率保护设计的智能电子设备（IED），适用于电力和工业配电系统。它支持两种标准配置：

1. 配置 A：适用于电压和频率保护方案，包括母线电压监督、负载切除和恢复、过频和欠频保护等。该配置特别适用于具有分布式电源的电网。
2. 配置 B：适用于带有载调压机构的变压器的自动电压调节应用，包括三相非方向过电流保护、过电压、欠电压保护和变压器热过负荷保护等。

REU615 采用紧凑型设计，便于安装和维护，支持多种通信协议，如 IEC 61850、GOOSE、IEC 60870-5-103、Modbus® 和 DNP3 等，确保了设备之间的互操作性和通信效率。

二、参数

REU615 的主要参数如下：

• 额定电压：100 ~ 240 VAC（配置 A）或 380 V – 525 V（配置 B）
• 额定频率：50/60 Hz ± 5 Hz
• 输入电流：1/5 A
• 通信接口：支持 IEC 61850、GOOSE、IEC 60870-5-103、Modbus® 和 DNP3 等
• 防护等级：IP40
• 工作温度：-20℃ ~ +60℃
• 尺寸：150mm x 80mm x 120mm（配置 A）或 100mm x 150mm x 120mm（配置 B）
• 重量：15kg（配置 A）或 10kg（配置 B）

三、产品特点

1. 高可靠性：采用数字化保护技术，确保在复杂工况下的稳定运行。
2. 灵活配置：支持两种标准配置（A 和 B），用户可根据具体需求进行选择和调整。
3. 丰富的保护功能：包括过电压、欠电压、过频、欠频、三相非方向过电流、零序过电压、相间不平衡、热过负荷等。
4. 先进的测量功能：支持相电压、零序电压、频率、功率因数等测量。
5. 强大的通信功能：支持 IEC 61850 标准，确保设备之间的互操作性。
6. 用户友好界面：配备大液晶显示屏，支持本地和远程访问，便于操作和监控。
7. 自检功能：内置自检系统，可实时监控硬件和软件状态，防止误动作。

四、结构与组成

REU615 的结构主要包括以下几个部分：

1. 外壳：采用高强度塑料材料，具备良好的防护性能。
2. 输入输出接口：包括相电压输入、零序电压输入、频率输入、二进制输入/输出等。
3. 通信模块：支持多种通信协议，如 IEC 61850、GOOSE、IEC 60870-5-103、Modbus® 和 DNP3 等。
4. 控制单元：负责处理保护、测量和控制逻辑，确保设备的正常运行。
5. 人机界面（HMI） ：提供图形化显示，支持定制化单线图（SLD）和远程访问。

五、应用领域

ABB REU615 广泛应用于以下领域：

1. 电力系统：包括变电站、发电厂、输电线路等。
2. 工业配电：适用于工业企业的配电系统，确保电压和频率的稳定。
3. 可再生能源：在风力发电、太阳能发电等可再生能源系统中，用于电压和频率的保护和调节。
4. 工业过程：在制造、化工、食品加工等行业中，用于设备的保护和控制。

六、安装与维护

1. 安装：REU615 可以通过插拔式设计快速安装，适用于各种配电柜和控制柜。安装时需注意输入输出接口的连接和通信模块的配置。
2. 调试：使用 ABB 提供的 PCM600 工具进行配置和调试，支持多层逻辑功能的创建。
3. 维护：定期检查设备的运行状态，确保输入输出接口的清洁和紧固。使用 ABB 提供的诊断工具进行故障排查和维护。

—————————————————-———————————————————
