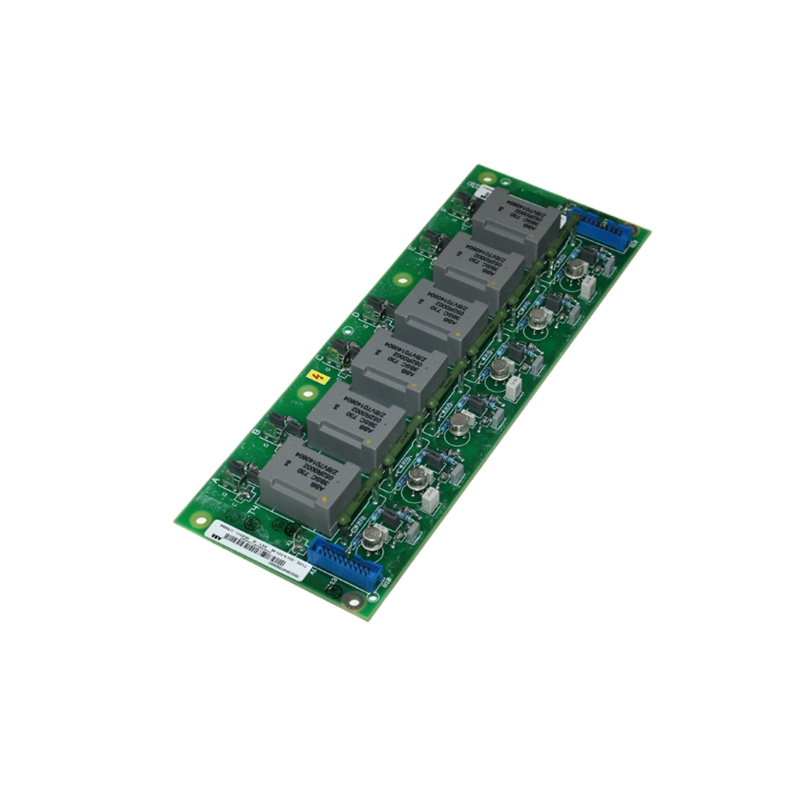

ABB 3BHB003689 是 ABB ACS6000 系列中压变频传动系统专用 IGCT 门极驱动功率模块，适用于各类工业大功率中压变频驱动自动化设备。该模块负责主控低压触发信号光电隔离、功率放大，驱动 IGCT 功率器件完成整流逆变，同时实时采集功率单元电压、电流、温度故障信号反馈给变频器主控，是中压变频器主回路核心控制组件，多用于新设备配套、老旧中压变频设备故障维修替换
— ABB 3BHB003689 产品信息—
ABB 3BHB003689 是ABB 可编程逻辑控制器（PLC）系列的一款数字量输入模块，适用于各种工业自动化控制系统。该模块提供24VAC/VDC 16点输入。
技术参数
| 参数项目 | 规格参数 |
|---|---|
| 产品型号 | ABB 3BHB003689 |
| 产品类型 | 中压变频器 IGCT 门极驱动功率模块 |
| 适配设备 | ABB ACS6000 系列 6kV/690V 中压变频器 |
| 供电电源 | 24VDC 模块辅助标准供电 |
| 核心功能 | IGCT 门极信号隔离放大、功率单元状态采集、过流 / 过温故障反馈 |
| 隔离性能 | 2kV 光电隔离，强弱电完全分离 |
| 工作温度范围 | 0℃ ～ +50℃（变频器柜体强制风冷） |
| 存储温度范围 | -40℃ ～ +85℃ |
| 相对湿度 | 10%～95% RH（无凝露） |
| 防护等级 | IP00（仅内置密封中压变频柜体内部使用） |
| 安装方式 | 功率散热器旁机架卡槽固定式安装 |
| 系统兼容性 | 全系列 ABB ACS6000 中压传动系统，多相功率单元通用匹配 |
产品特点
- 专用 IGCT 驱动放大设计：专为中压变频器集成门极换流晶闸管开发，精准放大低压触发脉冲，保障功率器件稳定导通关断，变频输出波形平稳。
- 2kV 高压光电隔离保护：内置光电隔离回路，彻底隔断主控低压控制回路与高压功率回路，避免高压窜入主控造成整机烧毁。
- 全维度故障实时监测：同步采集功率单元电流、温度、电压异常信号，快速上报主控触发停机保护，降低功率器件击穿风险。
- 原厂整机完全兼容：电路板程序、端子定义、安装尺寸与原装模块完全一致，故障替换无需修改柜体线路、无需重新调试控制程序。
- 工业重载抗干扰能力：电路板全三防涂覆，抵御柜内油雾、粉尘、电磁辐射，适配冶金、矿山 24 小时不间断重载运行工况。
- 模块化快速拆装结构：一体化板卡设计，标准卡槽固定，检修时可单独拆卸，无需拆解整套功率单元，缩短设备停机维修时长。
- 多重硬件安全防护：自带过压、过流、过热硬件自锁保护，功率单元异常时立即封锁驱动脉冲，杜绝短路爆炸安全事故。
结构与组成
- 光电信号隔离单元：高速光电耦合芯片，隔离主控低压指令与 IGCT 高压驱动回路，阻断高压干扰回流。
- 门极功率放大电路：大功率驱动芯片，将微弱控制脉冲放大至 IGCT 标准驱动电流，保障功率器件可靠开关。
- 多通道故障采样回路：实时采集功率单元温度、母线电压、输出电流，异常信号编码上传变频器主控板。
- 状态 LED 指示区：板载运行、故障、脉冲输出指示灯，运维人员可直观判断模块工作异常点位。
- 阻燃绝缘基板外壳：高压绝缘阻燃板材，分隔高低压走线区域，杜绝爬电、漏电安全隐患。
- 标准卡槽锁止结构：两侧金属卡扣固定于功率散热器机架，设备长期震动不易松动脱扣。
应用领域
该模块广泛应用于以下工业领域：
- 冶金重工行业：轧钢生产线、热轧 / 冷轧机组配套 ACS6000 中压变频驱动控制柜核心备件。
- 矿山开采行业：矿井主通风机、皮带运输机、提升机大功率中压变频器维修替换。
- 火电水电能源行业：锅炉引风机、一次风机、循环冷却水泵 6kV 中压变频功率驱动配件。
- 市政大型给排水：城市污水处理厂、原水输送泵站大功率中压水泵变频系统常备备件。
- 水泥建材行业：水泥窑主风机、原料立磨重载中压变频设备年度大修替换模块。
- 设备运维改造：老旧 ACS6000 中压变频系统扩容、功率单元故障抢修、自动化技改配套组件。
安装与维护
安装步骤
- 整机断电完全放电：切断中压变频器总高压输入电源，等待主回路储能电容充分放电，防止高压触电事故。
- 拆卸功率仓防护盖板：打开变频器功率单元柜门，松开故障模块两侧固定卡扣，平稳取出损坏板卡
- 。 对位卡装全新模块：将 ABB 3BHB003689 沿卡槽平稳推入，扣紧两侧卡扣，确认板卡无松动偏移。
- 端子线路复原对接：按原厂线号复原驱动脉冲、故障采样、24V 供电接线，端子压紧无虚接。
- 上电空载调试：确认柜体接线无误后闭合低压控制电源，观察模块指示灯正常，空载运行验证变频启停无故障报警。
维护要点
工作环境：
- 工作温度：0-60°C
- 存储温度：-40-85°C
- 相对湿度：10-95%（无凝结）
- 海拔：0-2000m
定期检查：
- 检查LED指示灯状态是否正常
- 检查接线端子是否松动
- 检查模块表面是否有积尘或异物
防护等级：IP20，需安装在防护柜内
注意事项：
- 模块对静电敏感，操作时需遵循防静电指南
- 使用接地良好的接地系统
- 避免在震动过大的环境中使用
总结
ABB 3BHB003689 是 ABB ACS6000 系列中压变频传动系统专用 IGCT 门极驱动功率模块，适用于各类工业大功率中压变频驱动自动化设备。该模块负责主控低压触发信号光电隔离、功率放大，驱动 IGCT 功率器件完成整流逆变，同时实时采集功率单元电压、电流、温度故障信号反馈给变频器主控，是中压变频器主回路核心控制组件，多用于新设备配套、老旧中压变频设备故障维修替换
—————————————————-———————————————————
