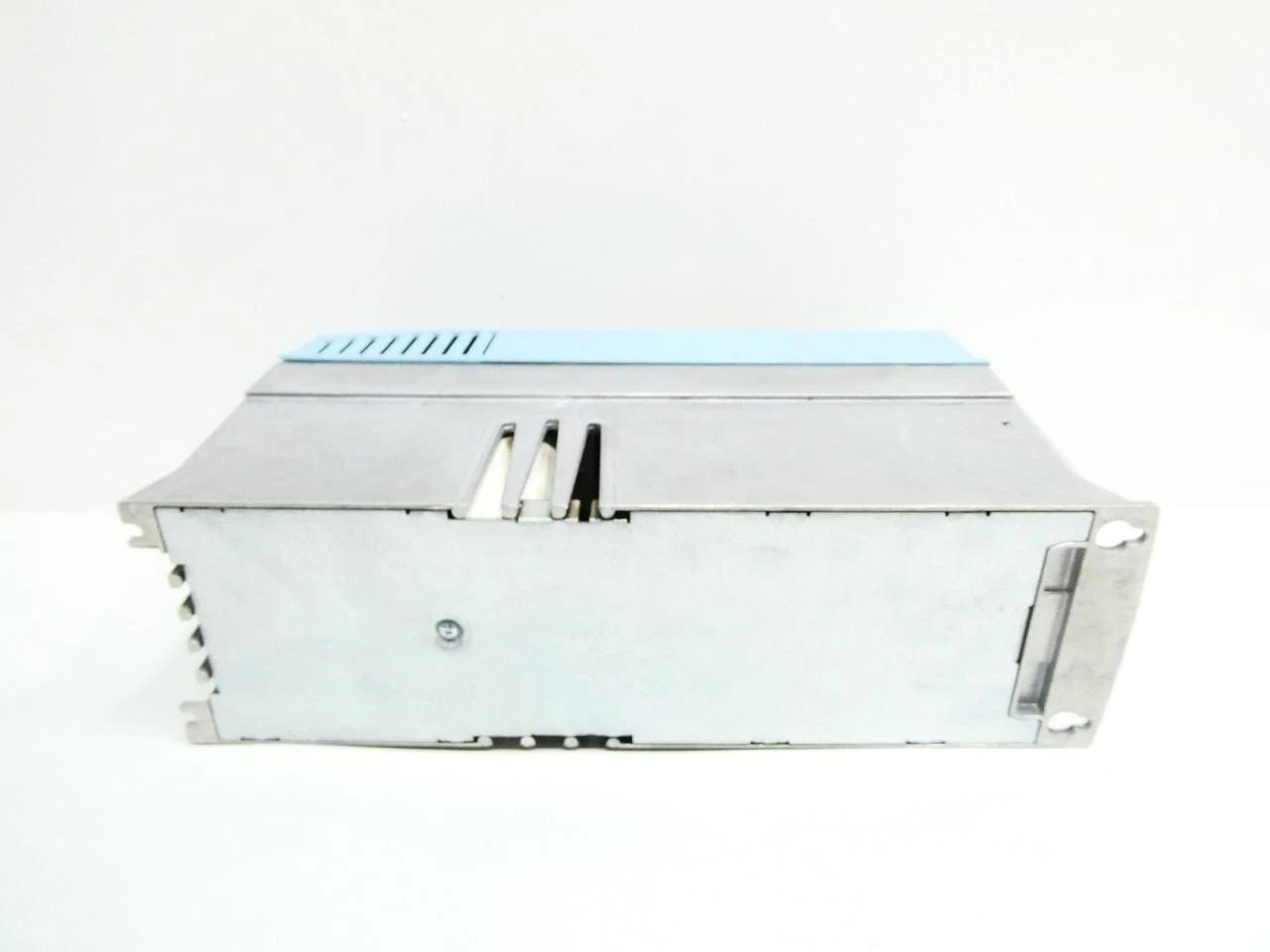

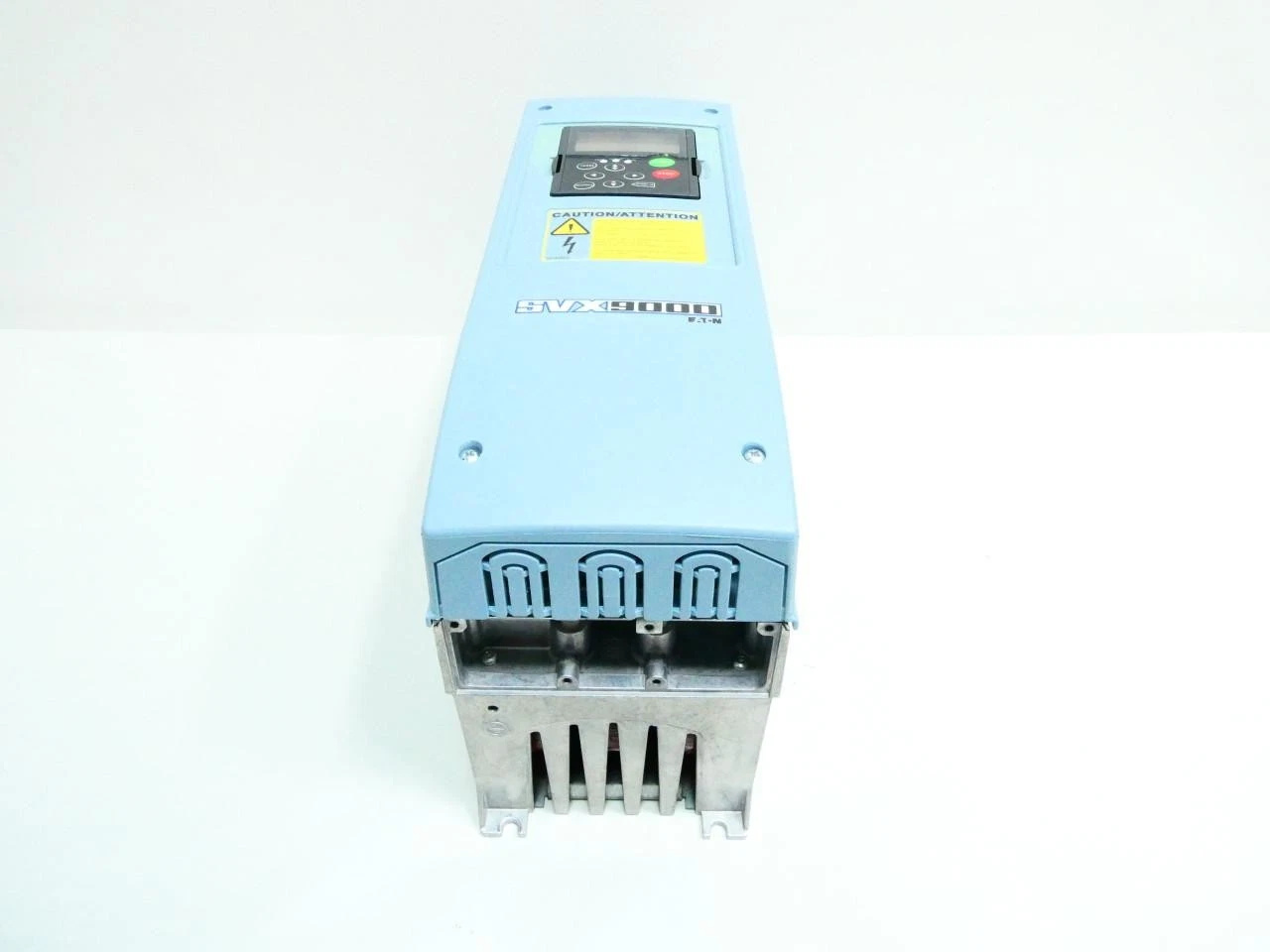

—Eaton SVX015A1-4A1B1 产品信息—

Eaton SVX015A1‑4A1B1 是 SVX9000 系列中的一款 NEMA 1 规格的可调频率驱动（VFD），专为工业泵、风机、输送机、搅拌机等变速应用设计。该型号采用模块化结构，功率 0.18 kW（≈ 0.25 HP），额定电压 380/500 V，具备 3% 线路电抗器、内置 EMI/RFI 滤波以及多种通讯接口（Modbus RTU、CANopen、PROFIBUS‑DP、DeviceNet、LonWorks）。

主要技术参数

• 额定功率：0.18 kW（≈ 0.25 HP）
• 额定电压：380 V / 500 V（3 相）
• 额定电流：约 0.5 A
• 过载能力：150 %（1 min）
• 加/减速时间：0.1 – 3000 s 可调
• 控制方式：V/f（无传感器矢量）及闭环（转速/转矩）
• 模拟/数字 I/O：2 路模拟输入、5 路数字输入、1 路模拟输出、1 路数字输出、2 路继电器输出
• 通讯接口：可选 RS‑485（Modbus RTU）及现场总线卡（CANopen、PROFIBUS‑DP、DeviceNet、LonWorks）
• 防护等级：IP21（NEMA 1）
• 工作温度：‑10 °C ~ +50 °C，储存温度：‑40 °C ~ +70 °C
• 尺寸：约 9.3 in 宽 × 10.1 in 深 × 24.8 in 高

产品特点

1. 模块化设计：功率单元与控制单元分离，多可装配 5 张可插拔 I/O/通讯卡，便于现场扩展和维护。
2. 内置 3% 线路电抗器：抑制电网波动，提高系统稳健性。
3. 多种控制模式：支持基本 V/f 开环、无传感器矢量以及转速/转矩闭环，满足不同精度需求。
4. 友好的本地操作：配备 LCD 显示屏和字母数字键盘，提供快速启动向导、参数复制粘贴等功能。
5. 丰富的 I/O 与通讯：标准配置 2 路模拟输入、5 路数字输入等，可选现场总线卡实现与上位机或 PLC 的无缝集成。
6. 高可靠性：MTBF 达 50 万小时，防护等级符合工业现场要求，具备过载、过流、过温等多重保护。

结构与组成

• 功率单元：包括三相交流电抗器、直流桥电容、IGBT 逆变桥以及 LC 滤波器，负责电能转换与输出。
• 控制单元：由主控制板和多 5 张可选卡组成，提供模拟/数字 I/O、通讯、专用功能卡等。控制键盘（本地操作）或外接 PC/PLC 通过专用接口与控制单元通信。

典型应用领域

• 泵/风机调速：利用 PID 或转速闭环实现流量/压力控制。
• 输送系统：变频驱动可平滑启动、减小机械冲击，提高输送带寿命。
• 压缩机、搅拌机、起重机：提供宽范围调速和高过载能力。
• 空调系统：在商业建筑中实现节能调速。

安装与维护要点

1. 现场环境：保持通风、干燥，避免阳光直射、灰尘、腐蚀性气体或易燃气体；温度范围须在‑10 °C ~ +50 °C 之间。
2. 接地与隔离：功率单元与控制单元均需可靠接地；控制端子与电源端子保持电气隔离，数字输入/输出采用屏蔽接地。
3. 布线：电源线与控制线应分离布置，防止相互干扰；使用符合规格的电缆和端子。
4. 检查包装：收货后核对包装清单（驱动本体、用户手册、接线端子、螺丝等），如有损坏及时联系供应商。
5. 通电：进入启动向导，完成基本参数（电机额定电压、频率、功率、转速等）设置后方可运行。
6. 日常维护：定期检查散热风扇、滤波器和电抗器是否有灰尘堆积；监测报警代码并参考手册进行故障排查。

—————————————————-———————————————————
