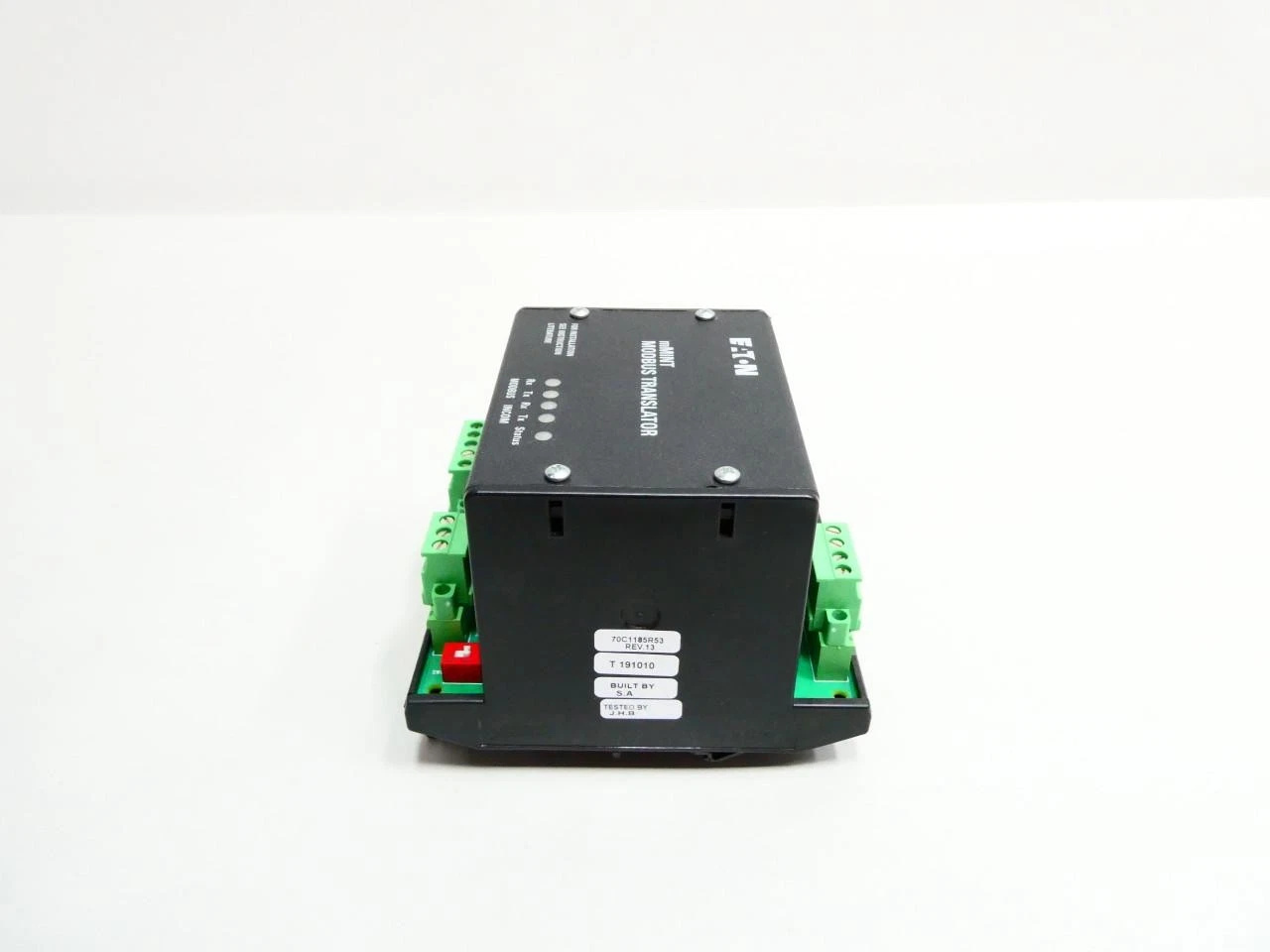

—Eaton MMINT 产品信息—

MMINT 是 Eaton 推出的 Modbus Translator 模块，专为在现场总线（INCOM）与 Modbus RTU 之间实现协议转换而设计。它可在 24 VDC–125 VDC（或 120 VAC）供电条件下工作，适用于 DIN‑rail 安装，广泛用于工业自动化系统中实现不同设备之间的互联互通。

主要参数

• 供电电压：120 VAC 或 24 VDC–125 VDC
• 工作温度：0 °C ~ 60 °C
• 通信速率：1200、9600、19200 baud（1 起始位、8 数据位、无奇偶校验、1 或 2 停止位）
• 支持的从站数量：多 32 台 INCOM 从站，多 246 台 Modbus RTU 从站

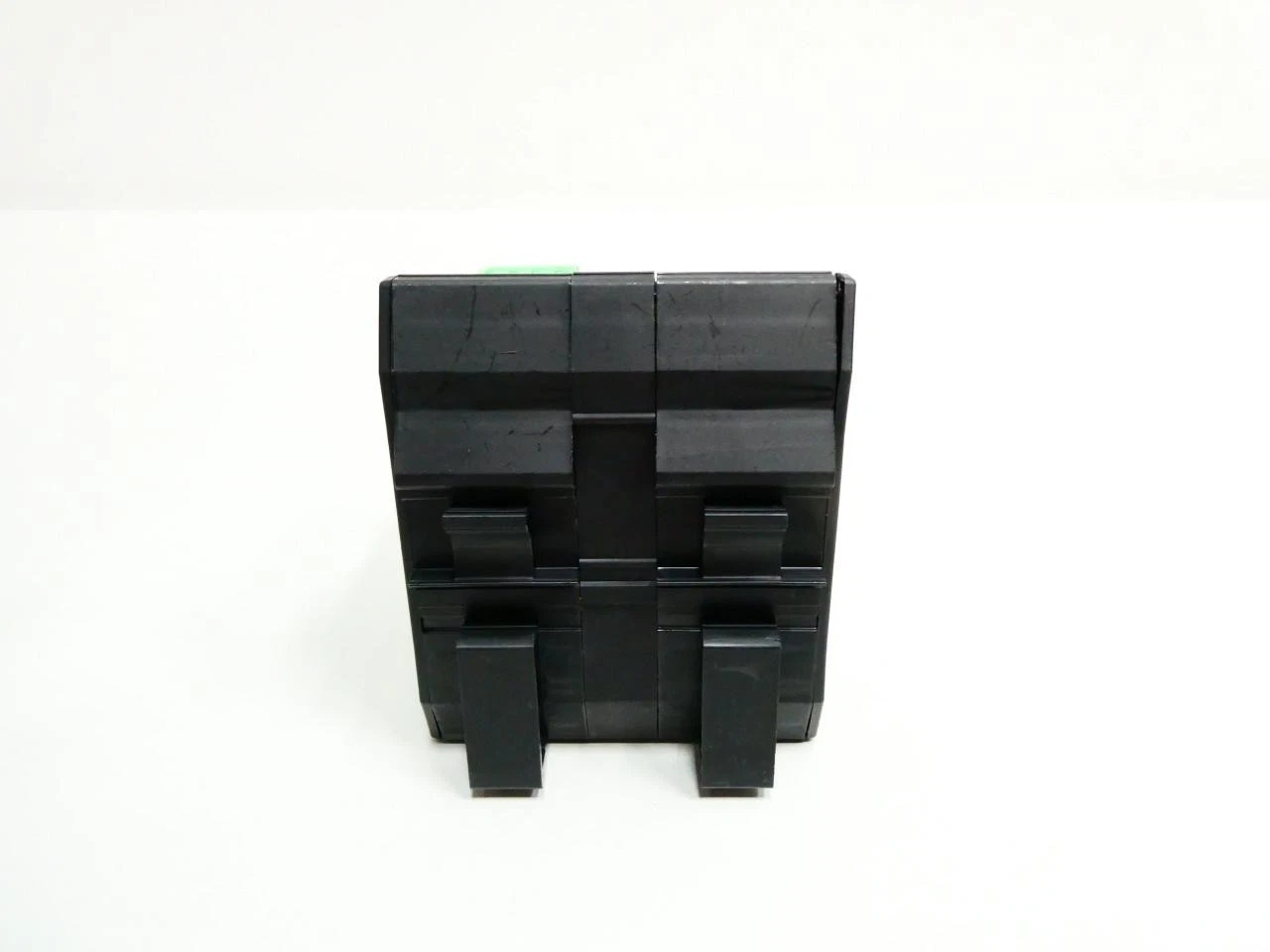

• 安装方式：DIN‑rail 挂装，适用于封闭空间
• 指示灯：状态指示 LED、INCOM 通信指示 LED、Modbus RS‑485 通信指示 LED

产品特点

1. 双协议桥接：实现 INCOM 与 Modbus RTU 双向数据转换，支持通用透传指令。
2. 多种数据格式：支持 IEEE 浮点和定点数据，满足不同控制需求。
3. 高可靠性：采用工业级元件，具备抗干扰设计，符合 UL 508 标准。
4. 易于维护：模块化结构，指示灯直观显示通信状态，便于故障定位。
5. 安全防护：提供完整的安全警示和操作规程，防止带电操作导致人身伤害。

结构与组成

• 电源模块：负责将外部 120 VAC 或 24–125 VDC 转换为内部工作电压。
• 通信接口：包括 INCOM（DIN‑rail）主站接口和 Modbus RS‑485 从站/主站接口。
• 处理单元：内置微处理器实现协议解析、数据映射和转发。
• 指示灯面板：状态、INCOM、Modbus 三组 LED。
• 外壳：金属或高强度合金外壳，提供防尘防潮保护。

典型应用领域

• 发电厂 DCS 监控系统：实现不同厂控系统之间的协议互通。
• 智能平钢化炉系统：桥接现场总线与 Modbus 设备，实现温度、压力等参数的统一采集。
• PLC 输送控制系统：在 PLC 与旧有 Modbus 设备之间提供透明通信。
• 消防供水控制系统：保证关键安全系统的可靠数据传输。
• 化工药液流量控制：在高可靠性要求的工控环境中实现多协议集成。

安装与维护要点

1. 安装前检查：确认 DIN‑rail 完好、供电电压符合规格，确保工作环境温度在 0 °C–60 °C 范围内。
2. 安全操作：断电后方可进行接线和固定，严禁带电操作，以防触电或设备损坏。
3. 接线方式：按照手册提供的接线图，将 INCOM 主站线和 Modbus RS‑485 线分别接入对应端口；供电线接入 120 VAC 或 24–125 VDC。
4. 调试步骤：
   • 通电后观察状态 LED 是否点亮。
   • 使用 INCOM 或 Modbus 调试工具检查通信帧是否正常。
   • 如出现异常，先检查指示灯（INCOM/Modbus）定位故障源。
5. 日常维护：定期检查 DIN‑rail 固定螺丝、清理外壳灰尘，确保指示灯无异常闪烁。

—————————————————-———————————————————
