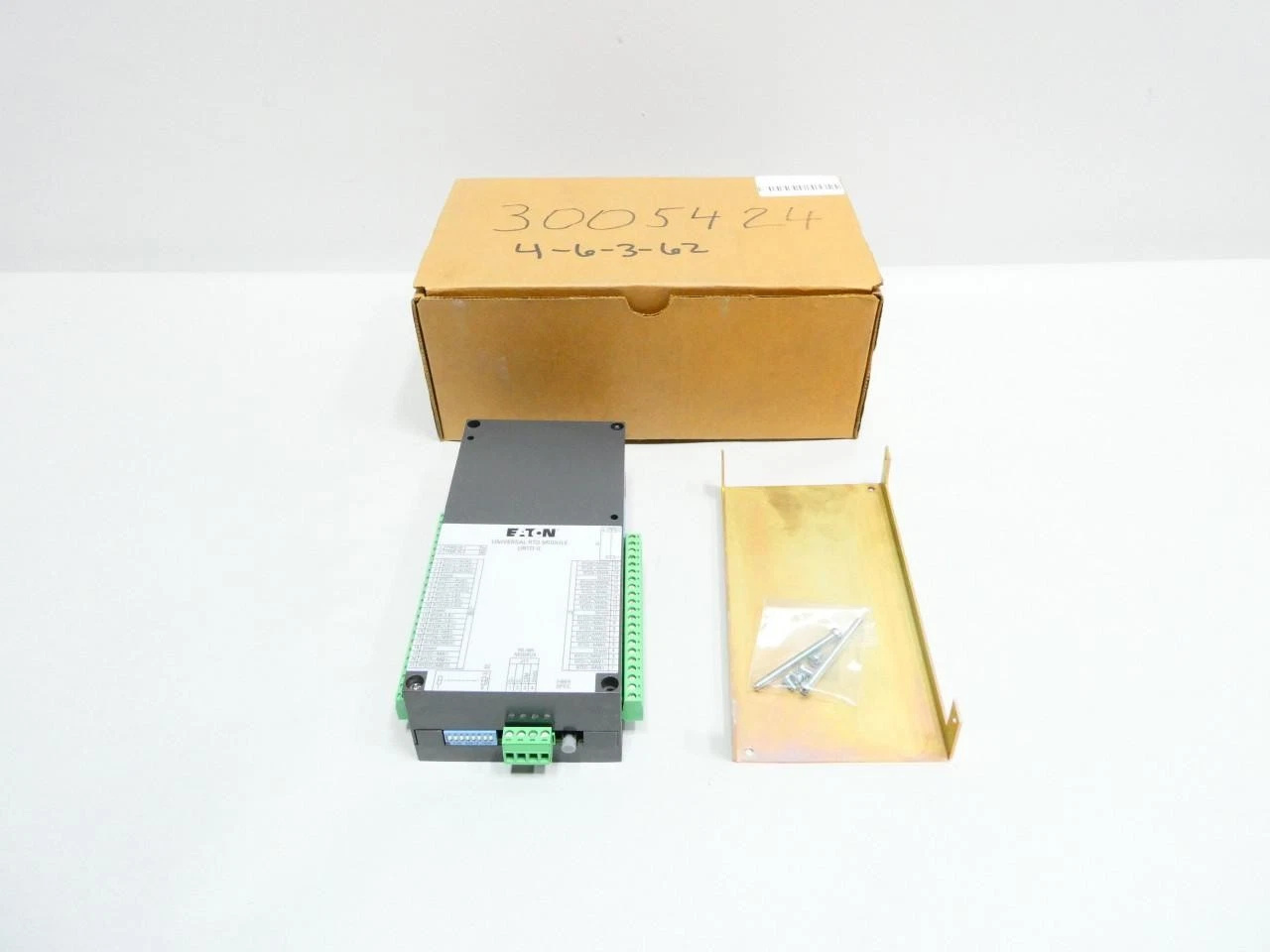

—Eaton URTDII-02 产品信息—

概述
URTDII‑02 是 Eaton 推出的通用热电阻（RTD）模块，专为现场总线或分布式控制系统提供高精度温度测量。该模块采用 2‑线或 3‑线 RTD 接口，支持 24 V DC 电源供电，适用于工业自动化、过程控制等场景。

主要参数

• 供电电压：24 – 48 V DC（可接受 24 V DC 供电）
• 功耗：约 1 W（低功耗设计）
• 工作温度范围：‑20 °C ~ +55 °C（‑4 °F ~ +131 °F）
• 存储温度范围：‑40 °C ~ +85 °C（‑40 °F ~ +185 °F）
• 相对湿度：0 % ~ 95 % RH（无凝结）
• 安装类别：I（现场总线安装）
• 尺寸：约 7.40 in (188 mm) 高 × 2.00 in (51 mm) 宽 × 7.77 in (197 mm) 深，配有多种接口（电源、RTD、RS‑485 Modbus、光纤等）

产品特点

1. 低功耗：仅 1 W，适合电源受限的现场环境。
2. 宽温度/湿度适应性：满足工业现场的严苛环境要求。
3. 多接口设计：提供电源、RTD、RS‑485 Modbus 与光纤接口，便于与不同上位系统集成。
4. 模块化结构：尺寸紧凑，便于机柜或现场总线面板安装。
5. 可靠性：符合 IEC 60947‑4‑1 标准的工业级设计，适用于长期运行。

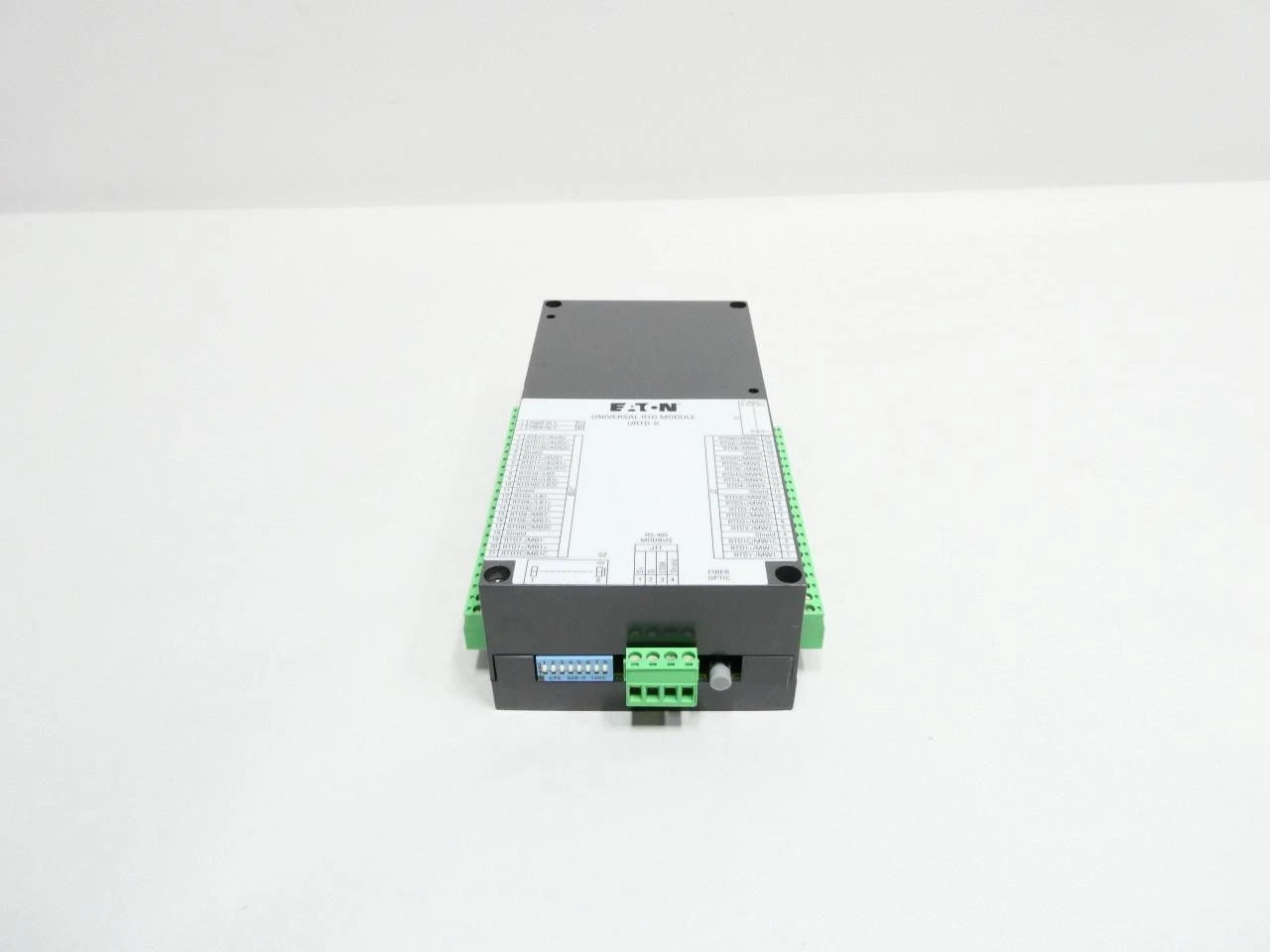

结构与组成

• 电源输入端（PWR IN 1、PWR IN 2）
• RTD 传感器端口（多路 2/3 线 RTD 接口）
• 通信接口：RS‑485 Modbus（J11）和光纤接口（FIBER OPTIC）
• 控制开关（S1、S2）
• 标识牌：型号、校准号、序列号等信息

典型应用领域

• 过程工业：化工、石油、冶金等需要温度监测的生产线。
• 楼宇自动化：暖通空调（HVAC）系统的温度反馈。
• 能源管理：发电厂、变电站的温度监控。
• 制造业：数控机床、包装设备等的温度控制。

安装与维护要点

1. 供电检查：确保供电电压在 24 – 48 V DC 范围内，避免过压或欠压。
2. 接线规范：依据 2‑线或 3‑线 RTD 接口要求接线，保持接线端子紧固防止松动。
3. 环境要求：安装位置应在工作温度和湿度范围内，避免直接暴露于环境。
4. 通信配置：根据现场总线或 Modbus 网络设置地址和波特率，确保与上位系统通信正常。
5. 定期检查：每 6 ~ 12 个月进行一次功能自检，检查电源、接口和密封情况，及时更换老化部件。

—————————————————-———————————————————
