—ABB 5SHY35L4512 产品信息—

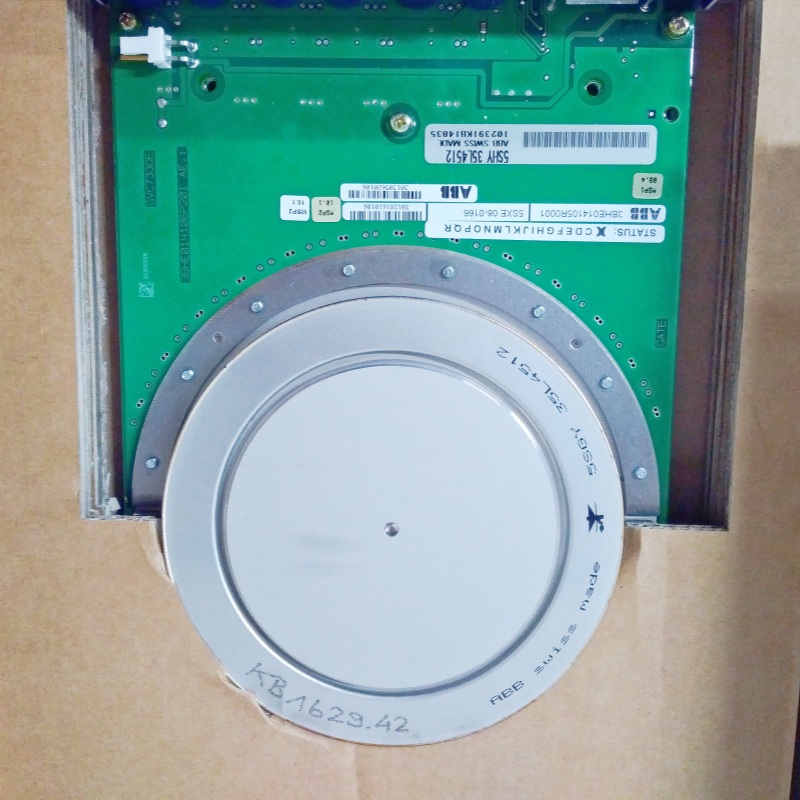

5SHY35L4512 是 ABB 生产的高功率半导体开关模块，属于 5SHY 系列的非对称集成门极换流晶闸管（IGCT）/可控硅（Thyristor）模块。该产品面向严苛工业环境，提供微秒级响应、低导通压降和高电磁兼容性，适用于大电流、大电压的电力电子系统。

主要技术参数

• 额定电压：1200 V ~ 4500 V
• 额定电流：35 A ~ 3500 A（常规 35 A，IGCT 版本高 3500 A）
• 通态压降：约 2 V @ 4000 A，低功耗
• 开关速度：响应时间 ≤ 1.2 µs，适合高频（< 100 Hz）和宽温度范围
• 功率损耗：通断损耗约 12 kW
• 工作温度：‑40 ℃ ~ +150 ℃，具备高温稳定性
• 封装：TO‑247，需要外部散热器，重量约 0.3 kg
• 保护特性：内置过流、过压、短路保护，简化系统设计

产品特点

1. 高效率与低损耗：微秒级开关、低导通压降，显著降低系统能耗。
2. 高可靠性：工业级设计，抗干扰、抗辐射，适应恶劣环境。
3. 集成度高：内置门极驱动与保护电路，减少外部元件，便于系统集成。
4. 宽电压/电流范围：从 1200 V/35 A 到 4500 V/3500 A，覆盖多种功率等级。
5. 快速响应：适用于高频开关应用，如变频调速、功率转换。

结构与组成

• IGCT 主体：集成门极换流晶闸管，提供主电流通路。
• 门极驱动电路：光触发或电触发方式，支持 1:1 驱动比。
• 保护电路：过流、过压、短路检测与抑制。
• 散热装置：TO‑247 封装配合外部散热片，确保热管理。

典型应用领域

• 电力传输与配电：高压直流（HVDC）换流站、配电自动化。
• 可再生能源发电：风电、光伏逆变器的大功率开关。
• 电力驱动系统：大型电机调速、变频器、软启动器。
• 工业控制：高功率伺服系统、机器人、数控机床的功率模块。
• 电网稳压与无功补偿：静止同步补偿（STATCOM）等高频功率电子装置。

安装与维护要点

1. 安装

   • 采用标准 DIN‑rail 或机柜安装方式，确保模块水平固定。
   • 连接时遵循 ABB 推荐的接线图，门极、阳极、阴极分别对应专用端子。
   • 必须配备符合额定功率的散热器，并保证散热片与模块之间的热传导良好。

2. 电气接线

   • 采用符合 IEC 61800‑5‑1 标准的电缆，截面积满足额定电流。
   • 门极驱动信号应使用屏蔽线，避免电磁干扰。

3. 调试

   • 通电前检查所有端子接触良好、无短路。
   • 使用 ABB 提供的诊断软件或现场仪表监测通态压降、开关时间等关键参数。

4. 维护

   • 定期检查散热装置是否积尘、散热片是否松动。
   • 监测模块温度，确保工作温度不超过额定上限。
   • 如出现异常开关噪声或过流报警，及时更换或送厂检修。

5. 安全

   • 操作前必须切断电源并佩戴合格的绝缘防护装备。
   • 遵守当地电气安全规范，确保接地可靠。

—————————————————-———————————————————
