—ABB 5SHY3545L0014 3BHB013085R0001 产品信息—

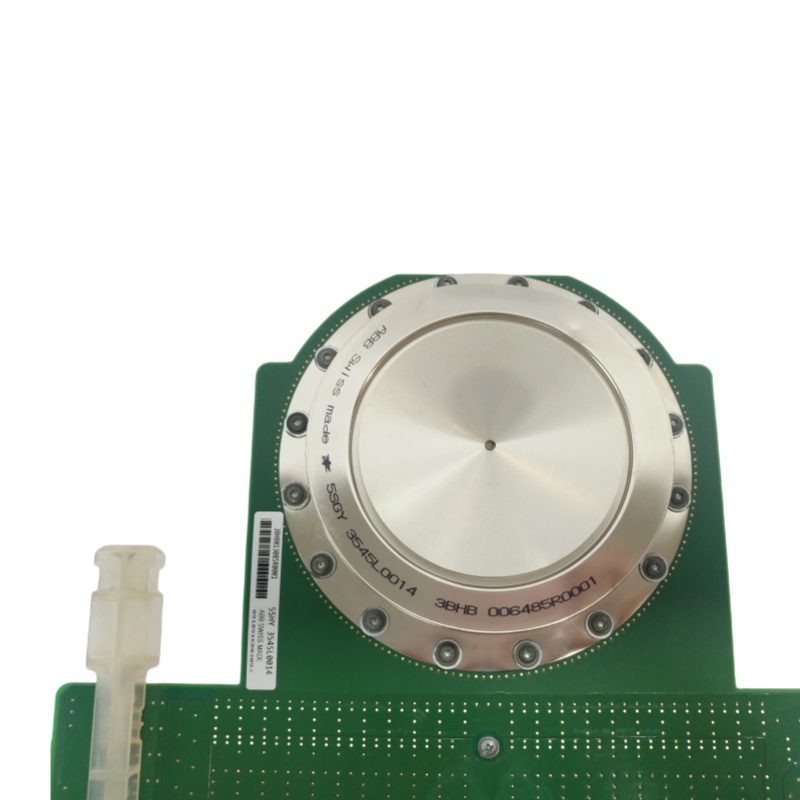

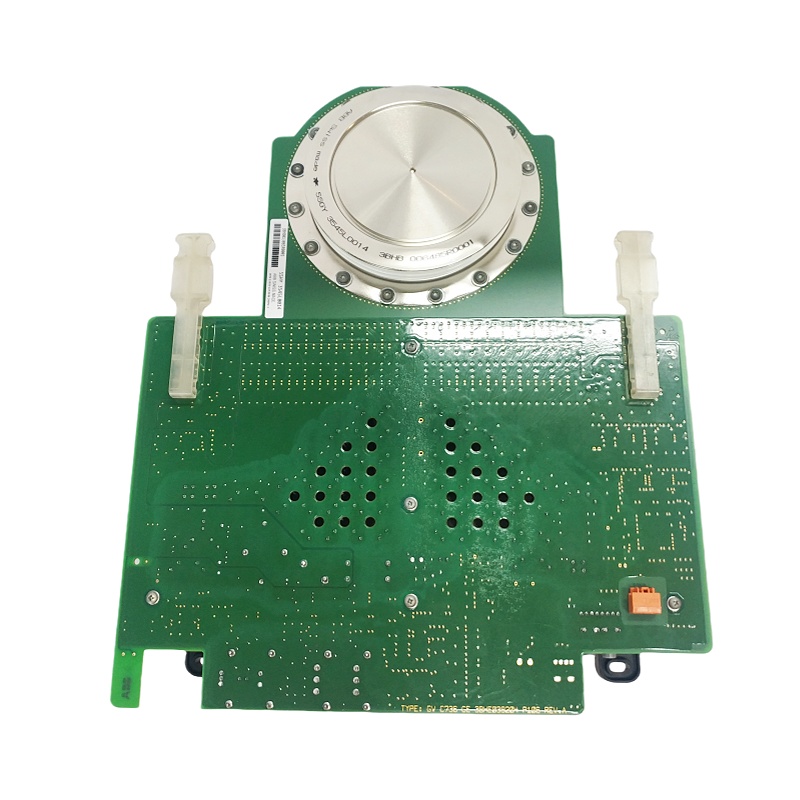

5SHY3545L0014 / 3BHB013085R0001 是 ABB 旗下的高功率 IGCT（集成门极换流器）模块，属于 5SHY 系列。该模块集成了 IGBT 与 GTO 的优势，专为中高压大电流电力系统与工业驱动场景设计，能够实现高速开关、低损耗和高可靠性。它常作为 ABB System 800xA、DCS 或其他大型电力控制系统的核心功率元件使用。

关键技术参数

产品特点

1. 高电流高电压：额定 3.5 kA、4.5 kV，适用于中高压大功率场合。
2. 高速开关：高 20 kHz（部分资料标称 60 kHz），实现快速功率转换。
3. 低导通损耗：集成门极驱动降低开关损耗，提高整体效率。
4. 模块化设计：体积紧凑、重量适中，便于在机柜或现场板上堆叠、替换。
5. 高可靠性：采用水冷或自然冷却，具备过载、短路保护，符合 IEC、CE、RoHS 标准。
6. 易于集成：兼容 ABB 其他控制、保护、测量产品，支持多种通信协议（如 Profibus、Ethernet/IP）。
7. 维护简便：模块化结构使得更换、检修快速完成，且提供标准化的接线端子和螺丝孔。

结构与组成

• 功率半导体芯片：核心 IGBT/IGCT 器件，负责高压大电流的开关。
• 门极驱动电路：光纤或电气驱动，实现精准的门极控制。
• 散热系统：水冷或自然散热片，保证结温控制在 175 °C 以下。
• 输入/输出端子：螺丝端子或快速插拔式接线，适配 3‑P 额定电流 45 A。
• 外壳：铝合金或聚碳酸酯，提供 IP20‑IP67 防护等级。
• 安装孔位：标准 M12 螺纹，支持导轨或面板固定。

典型应用领域

• 电力系统：高压输电、配电站、变电站的换流、逆变与断路。
• 工业驱动：大型电机、泵、压缩机、风机、传送带等的软启动与调速。
• 再生能源：风电、光伏逆变器中的高功率换流。
• 冶金、化工、钢铁：高功率电弧炉、加热炉的功率控制。
• 轨道交通、船舶：牵引逆变与能量回馈系统。

安装与维护要点

1. 安装方式

   • 采用标准导轨或面板固定，螺丝孔尺寸为 M12。
   • 确保模块周围有足够的散热空间，水冷系统需连接至专用冷却回路。

2. 电气接线

   • 按额定电压/电流选用相匹配的母线或端子排。
   • 接线前务必确认电源已完全断开，防止触电。

3. 调试步骤

   • 先进行空载测试，检查门极驱动信号是否正常。
   • 再逐步加载负载，监测温度、开关损耗与电流波形。

4. 日常维护

   • 定期检查散热系统（冷却水流量、温度传感器）。
   • 检查端子紧固情况，防止松动导致接触不良。
   • 每 12 个月进行一次全功能测试，必要时更换老化的门极驱动模块。

5. 安全注意

   • 工作环境温度应保持在 -25 °C ~ +70 °C 范围内。
   • 高压操作必须配戴绝缘手套和防护眼镜，遵守 IEC 61800‑5‑1 安全规范。

—————————————————-———————————————————
