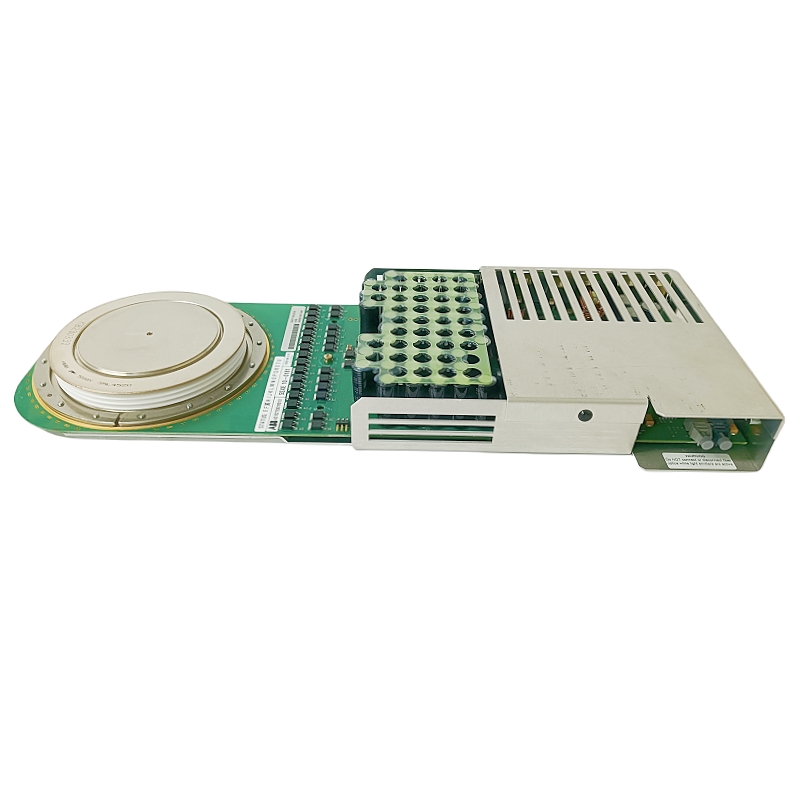

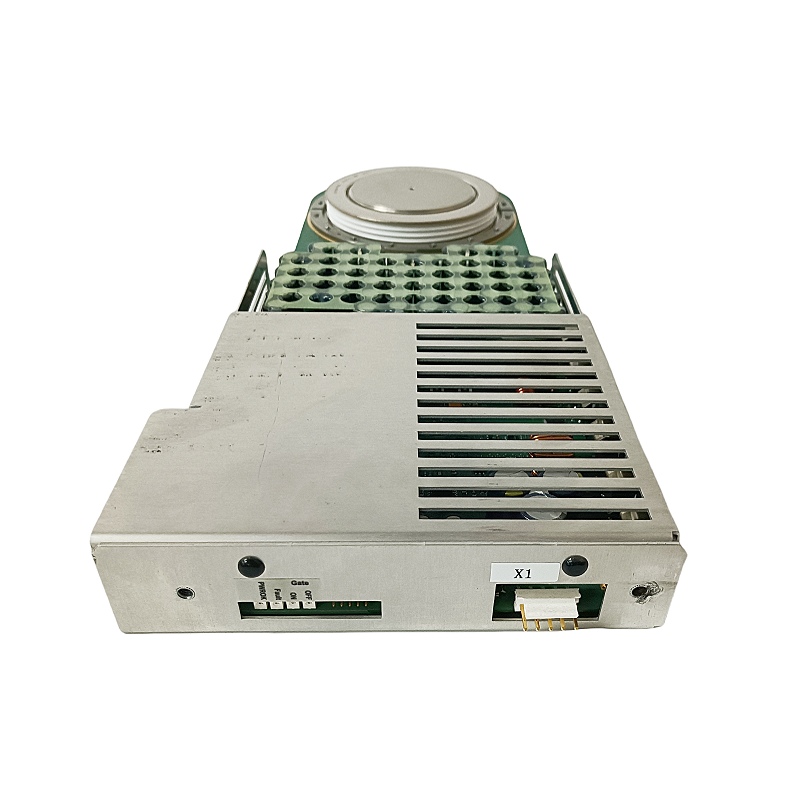

—ABB 5SHY35L4520 产品信息—

5SHY35L4520 是 ABB 生产的高压功率模块，属于非对称晶闸管（IGCT）/可控硅（IGBT）系列，广泛用于电力电子、工业控制、牵引、可再生能源以及高压直流（HVDC）等场景。模块采用紧凑结构，便于安装和维护，具备高电流/高电压承受能力和快速开关特性。

主要参数

• 额定电压：4500 V
• 额定电流：3500 A
• 大电压/电流：高可达 6000 V、5250 A
• 开关速度：约 1 µs，开关频率可达 2 kHz
• 功率损耗：导通损耗 < 2.5 V·A，开关损耗 < 5 V·µs
• 工作温度范围：‑40 °C 至 +150 °C
• 封装：TO‑247，水冷或风冷散热器
• 尺寸/重量：约 439 mm × 173 mm × 41 mm，重量 2.9 kg

产品特点

• 非对称结构，实现电流均分和电压分配的优化；
• 低导通电阻、低开关损耗，提高整体效率；
• 高可靠性和长寿命，适合严苛工业环境；
• 紧凑模块化设计，便于现场安装、维护和更换；
• 支持多种通信接口（IEC 61850、Modbus 等）以便集成。

结构与组成

• IGCT/IGBT 芯片：核心功率半导体元件；
• 散热器：采用铝合金或铜材，配合水冷/风冷系统；
• 封装外壳：金属外壳提供电磁屏蔽和机械保护；
• 端子排/连接器：用于高电流/高电压接线；
• 控制/驱动电路：包括门极驱动、保护电路等。

典型应用领域

• 高压直流输电（HVDC）变流阀；
• 大功率牵引驱动（铁路、轨道交通）；
• 风电、光伏逆变器及其他可再生能源系统；
• 工业电机驱动与变频器；
• 电动汽车充放电站及动力系统；
• 高压配电与电力系统保护装置。

安装与维护要点

1. 现场检查：确认机柜空间、散热条件和电源配套符合规格；
2. 机械固定：使用螺栓将模块固定在预留的安装孔位，确保振动和冲击的可靠性；
3. 电气接线：采用符合额定电流的铜排或高压电缆，严格遵守相序和接地要求；
4. 散热系统：根据功率密度选择水冷或风冷方案，检查冷却介质流量和温度；
5. 调试与测试：通电前进行绝缘电阻、接地连续性检查；通电后进行门极驱动波形、开关时间和功率损耗的现场校验；
6. 维护：定期检查散热器表面清洁、冷却介质更换、端子紧固情况；记录运行参数（温度、负载、电流）以便预测性维护；
7. 安全：操作时必须佩戴绝缘手套，遵守 IEC 61850/IEC 60204 等安全规范。

—————————————————-———————————————————
