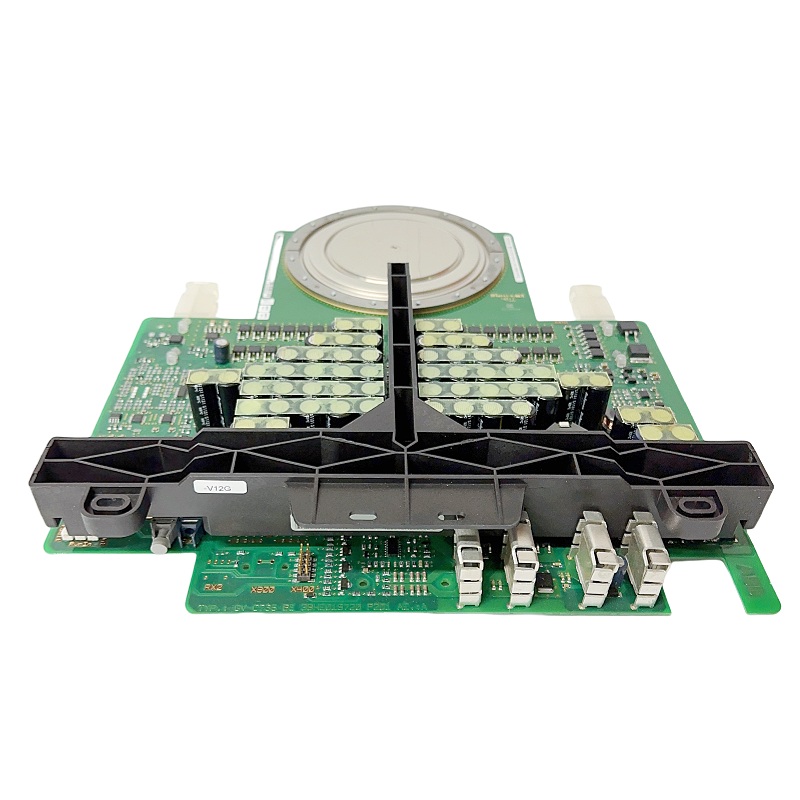

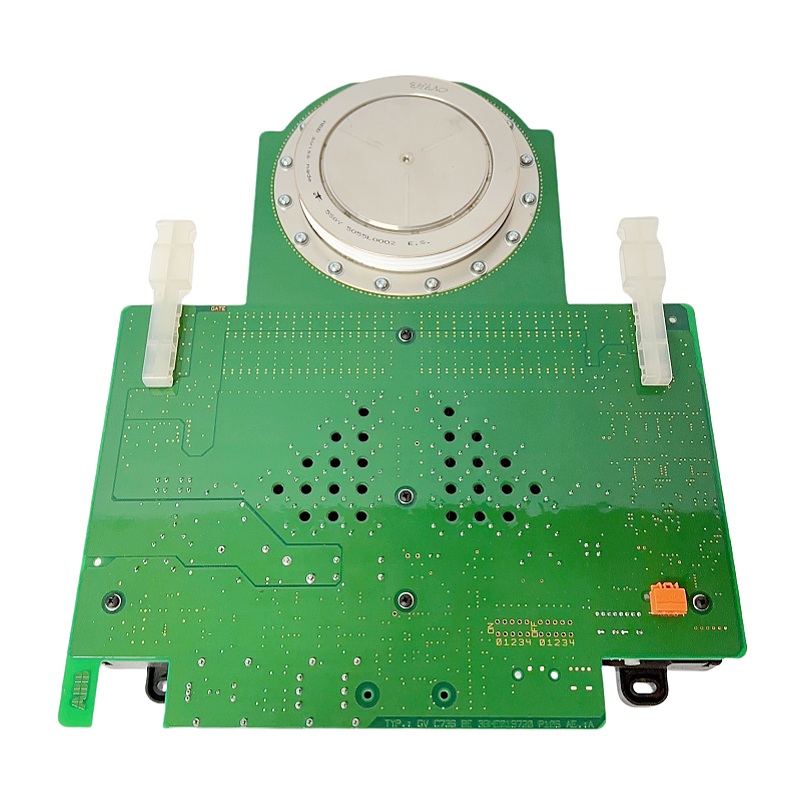

—ABB 5SHY5055L0002 3BHE019719R0101 GVC736BE101 产品信息—
1. 概述
ABB 5SHY5055L0002 3BHE019719R0101 GVC736BE101 该系列模块属于ABB 5SHY系列的IGCT产品，兼具 高可靠性、紧凑体积和快速开关 的特性。它通过集成门极驱动电路，实现对高电压/大电流的精准控制，适配ABB的多种驱动平台（如ACS800、ACS880等）以及第三方控制系统。
2. 关键技术参数（典型值）
| 参数 | 典型规格 |
|---|---|
| 额定电压 | 24 V DC ± 20 %（控制侧） |
| 额定电流 | 5 A （控制侧） |
| 功率等级 | 55 kW（对应模块功率） |
| 开关频率 | ≤ 10 kHz（可根据散热设计调节） |
| 工作温度 | –25 ℃ ~ +70 ℃（工业环境） |
| 散热功耗 | 约 4.3 W（内部散热设计） |
| 尺寸 | 约 100 mm × 50 mm × 25 mm |
| 重量 | 约 0.8 kg（视具体批次略有差异） |
| 符合标准 | CE、UL、IEC 61800‑9‑2 等 |
3. 产品特点
- 高功率密度：体积小、功率大，适合空间受限的高压驱动系统。
- 快速开关：门极驱动电路优化，实现亚微秒级的开关时间，提高系统动态响应。
- 低损耗：相较传统GTO，导通压降降低约30 %，开关损耗降低约40 %，提升整体能效。
- 可靠性强：采用高温陶瓷封装和强化散热结构，机械寿命长，抗冲击、抗振动。
- 易于集成：标准化的端子排布和面板安装方式，兼容ABB及第三方控制平台。
- 丰富的保护功能：内置过流、过压、过温及门极短路保护，便于系统安全管理。
4. 结构与组成
- 半导体芯片：核心IGCT器件，负责高压大电流的开关。
- 门极驱动电路：集成在模块内部，提供精准的门极电压/电流控制。
- 散热装置：金属散热片与热导管组合，确保工作温度在安全范围。
- 端子排：采用螺钉式或弹簧式接线端子，分为控制侧（24 V）和功率侧（高压）两组。
- 外壳：金属防护壳体，符合IP20防护等级，防尘防触电。
5. 典型应用领域
| 行业 | 具体应用 |
|---|---|
| 可再生能源 | 风力发电逆变器、光伏逆变器的功率转换模块 |
| 工业电机驱动 | 高压变频器、伺服驱动、软启动器 |
| 电网与输电 | 高压直流（HVDC）换流站、配电自动化 |
| 电动交通 | 电动汽车功率电子、轨道交通牵引系统 |
| 特种装备 | 冶金电弧炉、矿山提升系统、船舶推进系统 |
6. 安装与维护要点
安装前检查
- 确认电源电压、极性及接线端子对应的标识。
- 检查散热片是否完整、热界面材料是否均匀。
机械安装
- 采用面板式螺钉固定，确保模块水平放置，避免倾斜导致散热不均。
- 与相邻模块保持足够的间距（≥ 10 mm），便于空气流通。
电气接线
- 控制侧使用24 V DC ± 20 %的信号线，确保信号线屏蔽良好，防止电磁干扰。
- 功率侧采用符合 IEC 60204‑1 标准的高压接线，使用合适的端子和防护套管。
调试与测试
- 通电前进行空载检查，确认无短路、接线错误。
- 通过ABB提供的诊断软件（如DriveStudio）读取模块状态，检查门极驱动波形、温度传感器读数。
日常维护
- 定期检查散热片表面是否有灰尘或氧化层，必要时清洁或更换导热膏。
- 监测模块工作温度和门极电流，若出现异常升温或过流报警，立即停机检查。
- 每 12 个月进行一次功能校验，确保保护功能（过流、过压、过温）仍然有效。
故障处理
- 门极驱动失效：检查驱动电源、信号线及接地；必要时更换驱动电路板。
- 模块过热：检查散热通道是否被阻塞，确认冷却风扇或水冷系统工作正常。
- 内部短路：若检测到异常电压跌落，需更换整机或联系ABB授权维修中心。
—————————————————-———————————————————
