—ABB 5SHY3545L0005 产品信息—

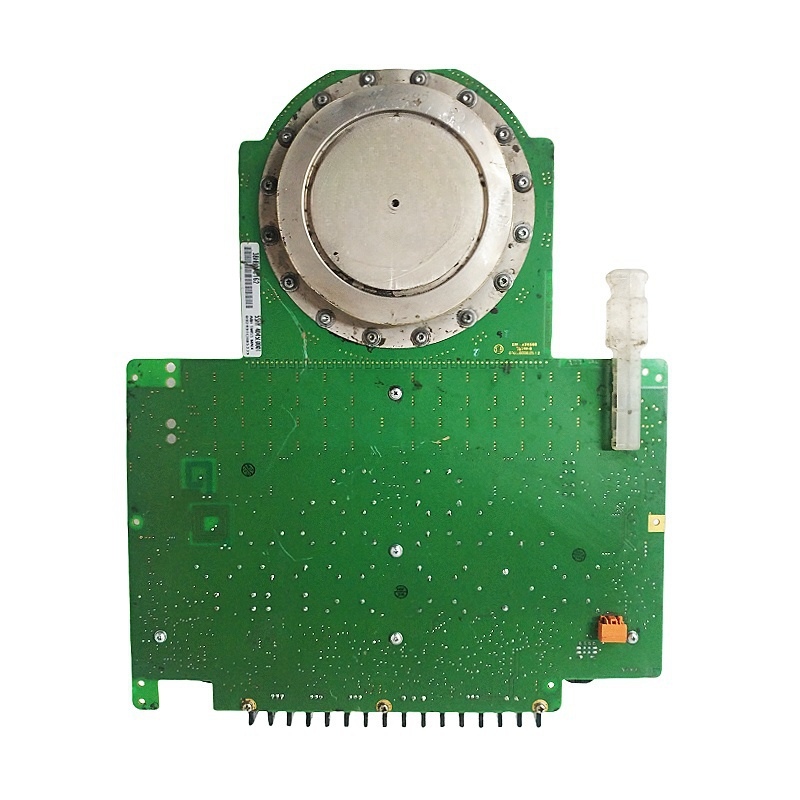

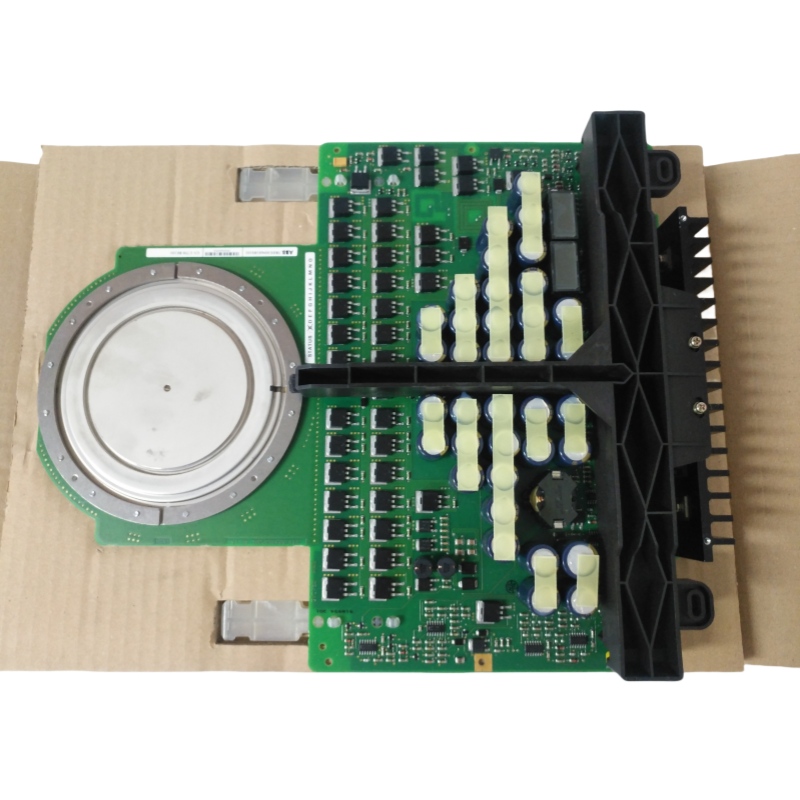

5SHY3545L0005 是 ABB 生产的中压 IGCT（集成门极换流晶闸管）/张力控制器模块，属于 5SHY 系列。该模块集成了功率半导体器件、门极驱动电路和多种工业通信接口，专为高压大电流电力电子系统设计，广泛用于电机驱动、变频调速、直流输电、风电逆变等场景。

1. 参数（主要技术规格）

2. 产品特点

1. 高功率/高电压：3500 V、3 kA 以上电流，适合大功率电力电子装置。
2. 低导通损耗 & 高开关速度：结合 IGBT 的高速与 GTO 的高阻断特性，提升系统效率。
3. 紧凑结构：TO‑247 封装，体积小、重量轻，便于高密度安装。
4. 强抗干扰：高电磁抗扰度，适用于恶劣工业环境。
5. 多协议通信：支持以太网、CAN、串口等，便于与 DCS/PLC、边缘计算平台集成。
6. 可靠性高：工作温度宽、寿命长，符合 IEC/UL 等工业标准。

3. 结构与组成

• 功率半导体单元：IGCT（集成门极换流晶闸管），内部集成门极驱动电路与反并联二极管。
• 驱动电路：光纤触发或电气触发驱动，提供快速、精准的门极控制。
• 散热系统：金属散热片与内部热传导结构，保证在高功率下的温度控制。
• 通信接口板：以太网、CAN、串口、IO 等模块化接口，支持多种工业协议。
• 机械外壳：符合工业标准的金属外壳，提供防护、屏蔽与安装基座。

4. 应用领域

5. 安装与维护要点

1. 安装前检查

   • 确认电源电压、接线端子与模块规格匹配。
   • 检查散热器安装是否牢固，确保良好接触面。
   • 验证通信接口（以太网、CAN）布线符合 IEC 61850/Modbus 等协议要求。

2. 机械安装

   • 使用标准 DIN‑Rail 或机柜安装孔位，保持模块水平。
   • 保持模块四周至少 30 mm 的通风空间，防止局部过热。

3. 电气接线

   • 按照 ABB 提供的接线图接入主电路、门极驱动和信号回路。
   • 对高压端采用专用绝缘工具，确保安全间距。

4. 调试与测试

   • 通电前进行空载检测，确认通信链路正常。
   • 通过 ABB 提供的配置软件（如 Automation Builder）设定工作参数（电压范围、电流限制、保护阈值）。
   • 运行时监测温度、门极电流、开关频率等关键指标，确保在额定范围内。

—————————————————-———————————————————
