—ABB 5SHY5045L0020 产品信息—

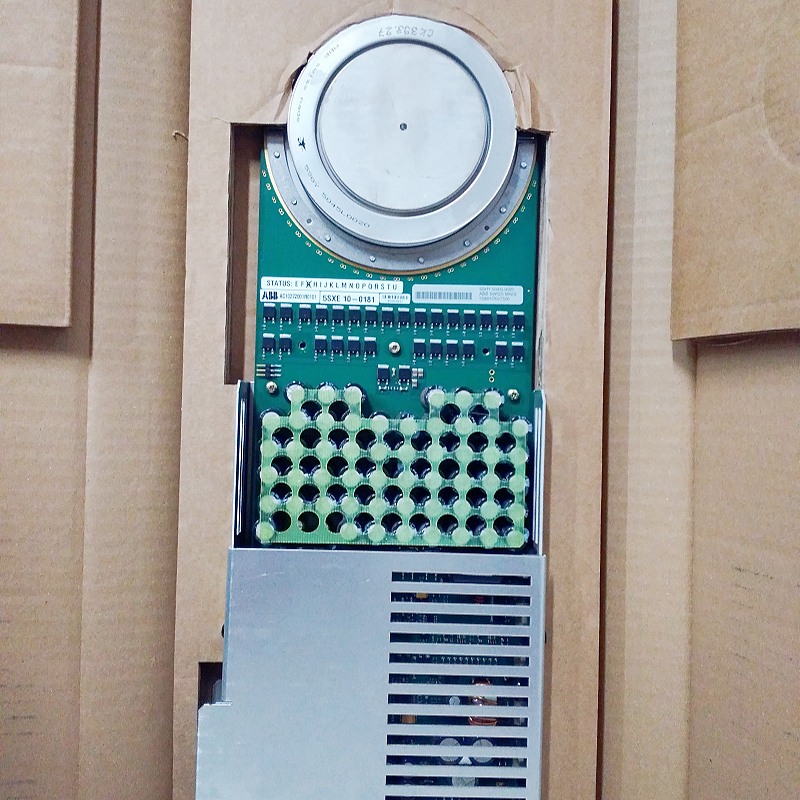

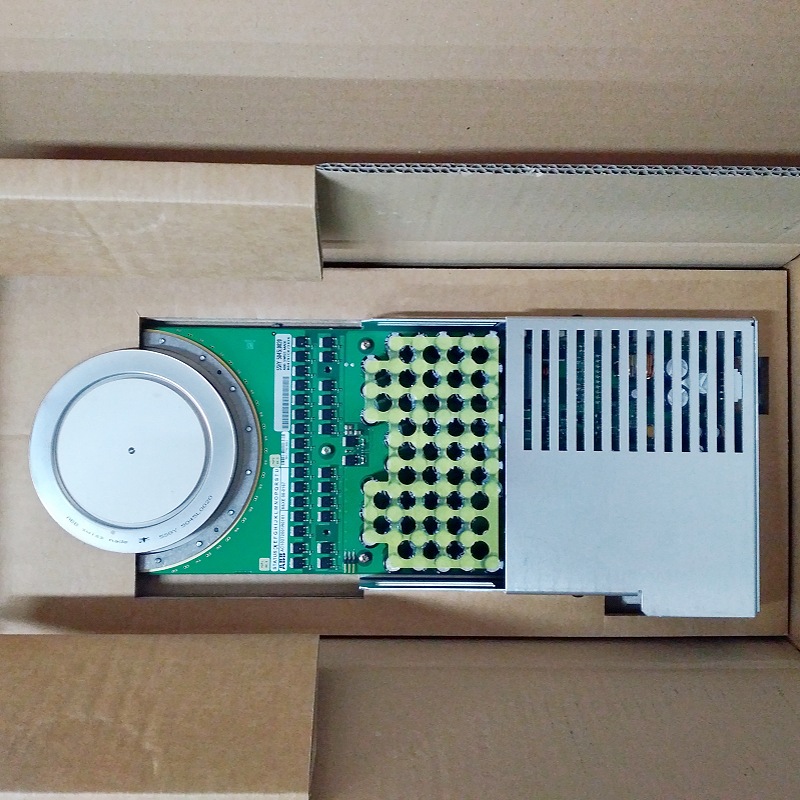

5SHY5045L0020 是 ABB 生产的 IGCT（集成门极换流晶闸管）模块，属于 ABB 5SHY 系列高压直流（HVDC）与电力电子应用的关键半导体器件。它结合了 IGBT 的高电流驱动能力和 MOSFET 的高输入阻抗，提供高功率密度、快速开关和高可靠性，广泛用于工业驱动、能源转换及新能源系统等场景。

主要技术参数（摘自产品规格）

• 额定电压：4500 V（门极通电），2800 V（直流链路）
• 额定电流：4000 A，短时电流 35 kA
• 导通压降 V_T0：1.15 V，导通电阻 r_T：0.21 mΩ
• 大关断电流：约 6.25 kA（HVDC 规格）
• 工作温度范围：‑40 °C ~ 55 °C，冷却方式为水冷
• 机械尺寸：长度 439 mm，宽度 173 mm，高度 40 mm，重量约 18 kg

产品特点

• 高效率、低功耗：采用先进半导体技术，实现低导通压降和低开关损耗。
• 紧凑轻量：体积小、重量轻，便于在空间受限的系统中安装。
• 高可靠性：具备过载、短路、过温等多重保护功能，抗电磁干扰能力强。
• 模块化设计：易于集成到 HVDC、变频驱动、功率转换等系统，支持冗余设计和故障诊断。
• 环保符合：符合 RoHS 指令，使用无铅材料。

结构与组成

• IGCT 主体：集成门极换流晶闸管，负责高速开关。
• 散热系统：水冷或强制风冷结构，确保在高功率运行时保持温度在安全范围。
• 电气端子：高电流/高电压端子，支持快速连接与维护。
• 控制接口：提供门极驱动信号和状态反馈，便于上位机或 PLC 进行监控。

典型应用领域

• 高压直流（HVDC）输电系统的换流站
• 大功率变频驱动（如钢铁、矿山、造纸、船舶）
• 新能源并网逆变器（风电、光伏）
• 大型电机驱动与功率调节（发电厂、工业自动化）
• 需要高可靠性与快速切换的电力电子装置

安装与维护要点

1. 现场检查：确认安装环境符合温度、通风和防护等级要求（IP55 以上）。
2. 机械固定：使用厂家提供的螺栓与支架，将模块牢固安装在散热器或机柜内。
3. 电气连接：遵循额定电流与电压的接线规范，使用合适的高压端子和防护套管。
4. 冷却系统：根据功率等级选择水冷或风冷方案，确保冷却介质流量满足散热需求。
5. 调试与测试：通电前检查绝缘电阻，通电后进行门极驱动信号校准和状态反馈验证。
6. 定期维护：每 6–12 个月检查散热器清洁度、连接紧固度以及门极驱动电路的完整性，必要时更换老化的散热介质或端子。

—————————————————-———————————————————
