- 属于 ABB 的IGCT（集成门极换流晶闸管）/可控硅模块，用于高功率电力电子系统。
- 兼具高电压‑大电流、低导通损耗与快速关断，适合工业自动化、变频驱动、柔性直流输电等场景。

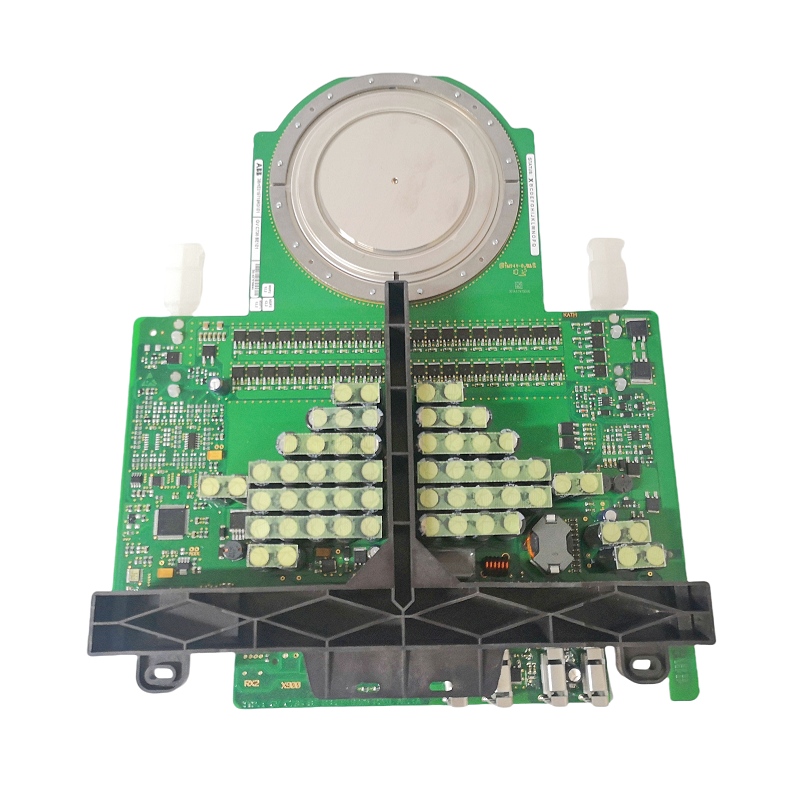

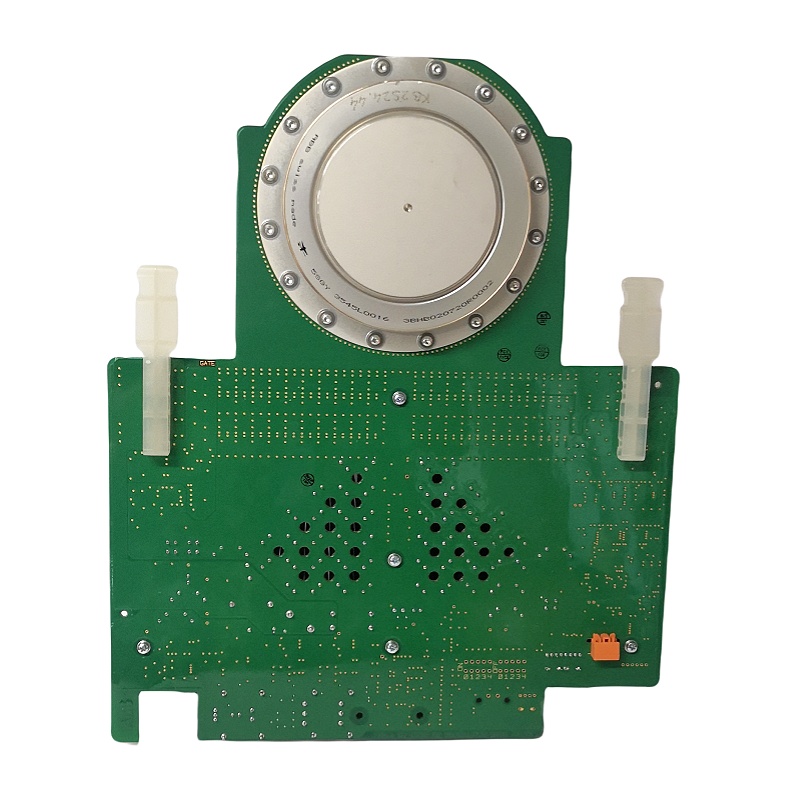

— ABB 5SHY3545L0016 3BHB020720R0002 产品信息—
1. 概述
- 属于 ABB 5SHY3545L0016 3BHB020720R0002 的 IGCT（集成门极换流晶闸管）/可控硅模块，用于高功率电力电子系统。
- 兼具 高电压‑大电流、低导通损耗 与 快速关断，适合工业自动化、变频驱动、柔性直流输电等场景。
2. 关键参数
| 参数 | 典型数值 / 说明 |
|---|---|
| 型号 | 5SHY3545L0016（主模块） 3BHB020720R0002（配套控制/接口板） |
| 类型 | IGCT（集成门极换流晶闸管）模块 |
| 额定电压 | 4 500 V（部分资料标 1 200 V） |
| 额定电流 | 1 600 A（亦有 350 A、2 A 等不同规格，取决于具体子型号） |
| 大功率 | 2.3 kW（单模块）或 100 kW（系统级） |
| 开关频率 | ≤ 20 kHz |
| 散热方式 | 水冷或强制风冷 |
| 工作温度 | –40 ℃ ~ +85 ℃（部分资料 –20 ℃ ~ +60 ℃） |
| 尺寸 | 约 100 mm × 50 mm × 30 mm（具体尺寸因封装略有差异） |
| 重量 | 约 2.8 kg（模块本体） |
| 兼容接口 | 3BHE019719R0101、GVC736BE101 等控制板 |
3. 产品特点
- 高可靠性：工业级设计，抗干扰、寿命长。
- 高功率密度：在紧凑体积内实现大电流大电压。
- 低导通损耗 & 快速关断：提升系统效率，降低散热需求。
- 模块化结构：可与 3BHE、GVC 系列控制板配合，便于系统集成。
- 多种封装：TO‑220、TO‑247 等，适配不同散热方案。
- 宽工作温度范围，适用于恶劣工业环境。
4. 结构与组成
- 主功率半导体芯片（IGCT）
- 门极驱动电路（集成在 3BHB020720R0002 控制板）
- 散热装置（散热片/水冷套件）
- 连接端子（输入/输出电源端、触发信号端）
- 保护元件（过流、过压、温度监测）
5. 典型应用领域
- 高功率变频驱动（大型电机、泵、压缩机）
- 柔性直流输电（HVDC）
- 可再生能源逆变（风电、光伏）
- 工业自动化控制系统（机器人、生产线）
- 电力电子模块化平台（ABB 低压/中压控制系统）
6. 安装与维护要点
| 步骤 | 要点 |
|---|---|
| 准备 | 确认电气参数与系统匹配；准备防静电腕带、接地线、专业万用表等工具。 |
| 机械固定 | 使用螺栓将模块牢固安装在机架或机柜内，确保散热片与散热器紧密接触。 |
| 电气连接 | 按 ABB 提供的接线图连接输入电源、门极触发信号、接地和控制信号。 |
| 散热系统 | 根据额定功率选择水冷或强制风冷；检查散热片、风扇或冷却管路是否通畅。 |
| 通电 | 低电压预检查后逐步升压，监测电流、温度、门极触发波形。 |
| 定期检查 | 每 6 ~ 12 个月检查： • 接线紧固度 • 散热器清洁度 • 环境温度是否在额定范围 • 是否有异常噪声或过热现象 |
| 故障诊断 | 需要专业测试仪器（示波器、功率分析仪）和 ABB 技术支持；不建议现场自行更换内部半导体芯片。 |
—————————————————-———————————————————
