—ABB 5SHX1960L0006 产品信息—

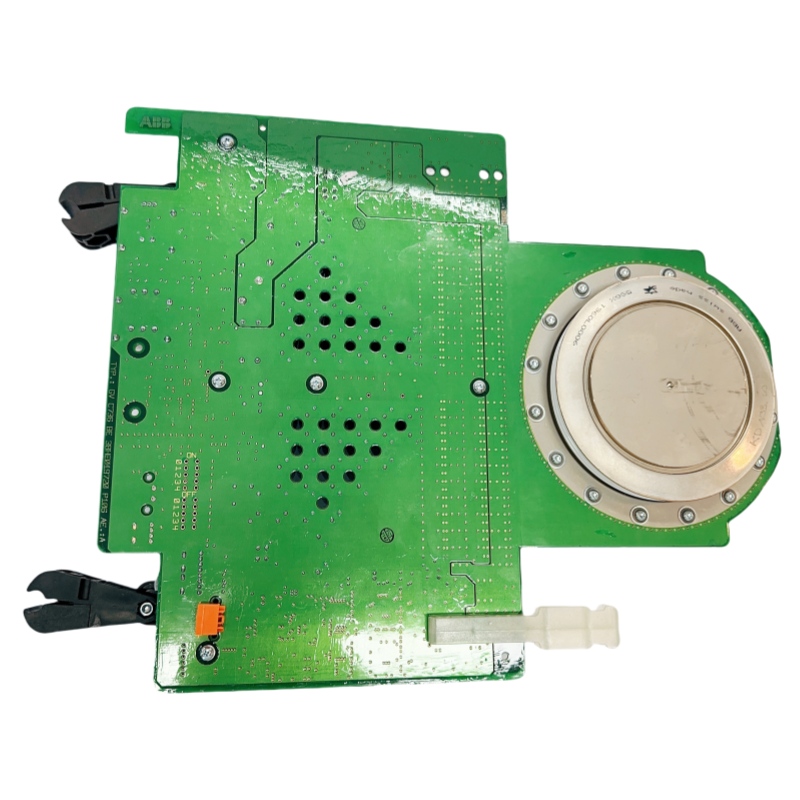

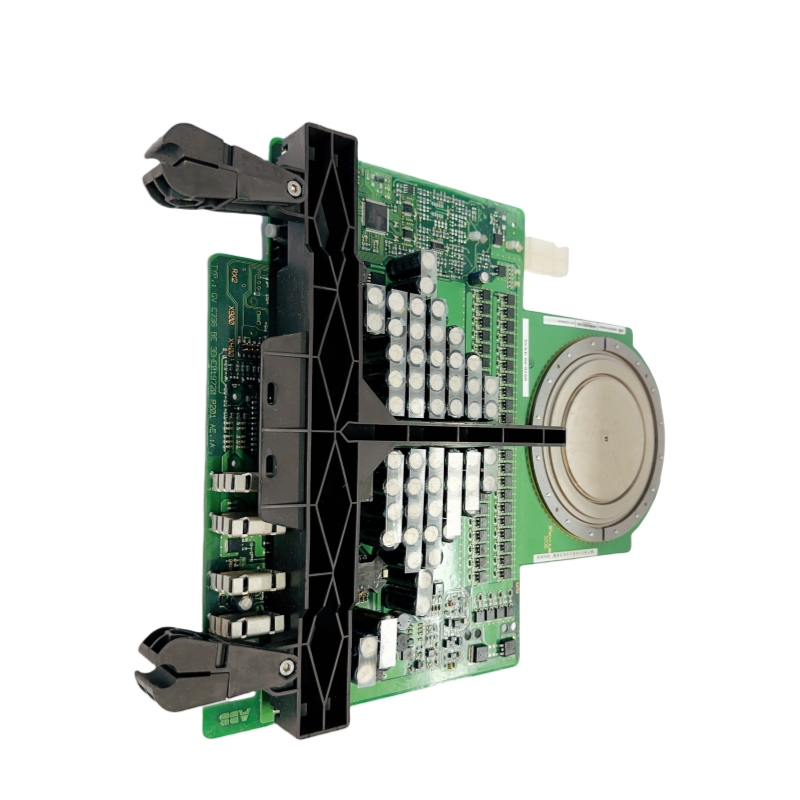

5SHX1960L0006 是 ABB 生产的集成门极换向晶闸管（IGCT）模块，属于高功率半导体系列。该模块采用模块化设计，能够在中高压、大电流条件下实现快速、低损耗的开关控制，广泛用于工业驱动、可再生能源逆变器、发电机励磁以及大型电网和船舶电力系统等高功率场景。

主要技术参数

• 额定电流：可长期承受 60 A（具体电流取决于配套的 3BHB、3BHE、GVC 系列部件）
• 峰值浪涌电流：约 650 A
• 额定电压：1600 V（重复关断），1700 V（非重复关断）
• 门极触发电压/电流：3 V / 200 mA
• 开关速度：可达 50 kHz 以上的高频切换
• 工作温度范围：-40 °C ~ +85 °C（部分型号可扩展至 -40 °C ~ +85 °C）
• 散热方式：内部散热片 + 可选风冷或液冷，确保低导通压降和低热阻
• 认证：符合 UL、RoHS 等国际安全标准

产品特点

1. 高功率大电流：能够在中高压系统中切换大电流，适合大型电机和逆变器。
2. 快速开关：开关速度快，降低开关损耗，提高系统整体效率。
3. 低导通压降：降低功率损耗，提升能效。
4. 模块化结构：便于现场安装、维护和更换，支持热插拔。
5. 高可靠性：良好的热稳定性和电磁兼容性，适应恶劣工业环境。
6. 多接口：部分型号配备以太网端口，支持 6 路 100 Base‑T、2 路 1000 Base‑FX 等工业网络通信。

结构与组成

• IGCT 主体：核心半导体换向器件，负责高压大电流的快速切换。
• 驱动电路：包括门极驱动和保护电路，提供精准的触发信号。
• 散热系统：内部散热片与外部散热装置（风冷/液冷）组合。
• 连接端子：高电流端子和信号端子，支持螺栓式或快速插拔式接线。
• 通信模块（可选）‍：以太网接口及相关协议栈，实现远程监控与诊断。

典型应用领域

• 大功率电机驱动（如矿山、冶金、船舶推进）
• 发电机励磁系统
• 中高压逆变器（风力发电、光伏逆变）
• 电网调节与功率转换装置
• 工业自动化控制系统中的高功率开关需求

安装要点

1. 环境要求：确保安装环境温度在额定范围内，防止过热。
2. 机械固定：使用原厂推荐的安装力（Fm），保证模块与底座的紧固。
3. 散热保障：安装时预留足够的散热空间，必要时加装风扇或液冷系统。
4. 电气接线：遵循 ABB 提供的接线图，使用符合额定电流的端子。
5. 通信配置（如配备以太网）：设置 IP、子网掩码和网关，确保网络连通性。

维护建议

• 定期检查：每 6 ~ 12 个月检查机械紧固件、散热片表面是否有灰尘或腐蚀。
• 温度监测：通过内置温度传感或外接热电偶实时监控工作温度，防止过热。
• 电气参数检测：使用专业仪表检测导通压降、关断时间等关键参数，及时发现老化或损坏。
• 固件升级（如有通信模块）：定期检查 ABB 官方发布的固件版本，升级以获取新的诊断功能和安全补丁。
• 备件管理：建议在现场常备同型号模块，以便快速更换，降低停机时间。

—————————————————-———————————————————
