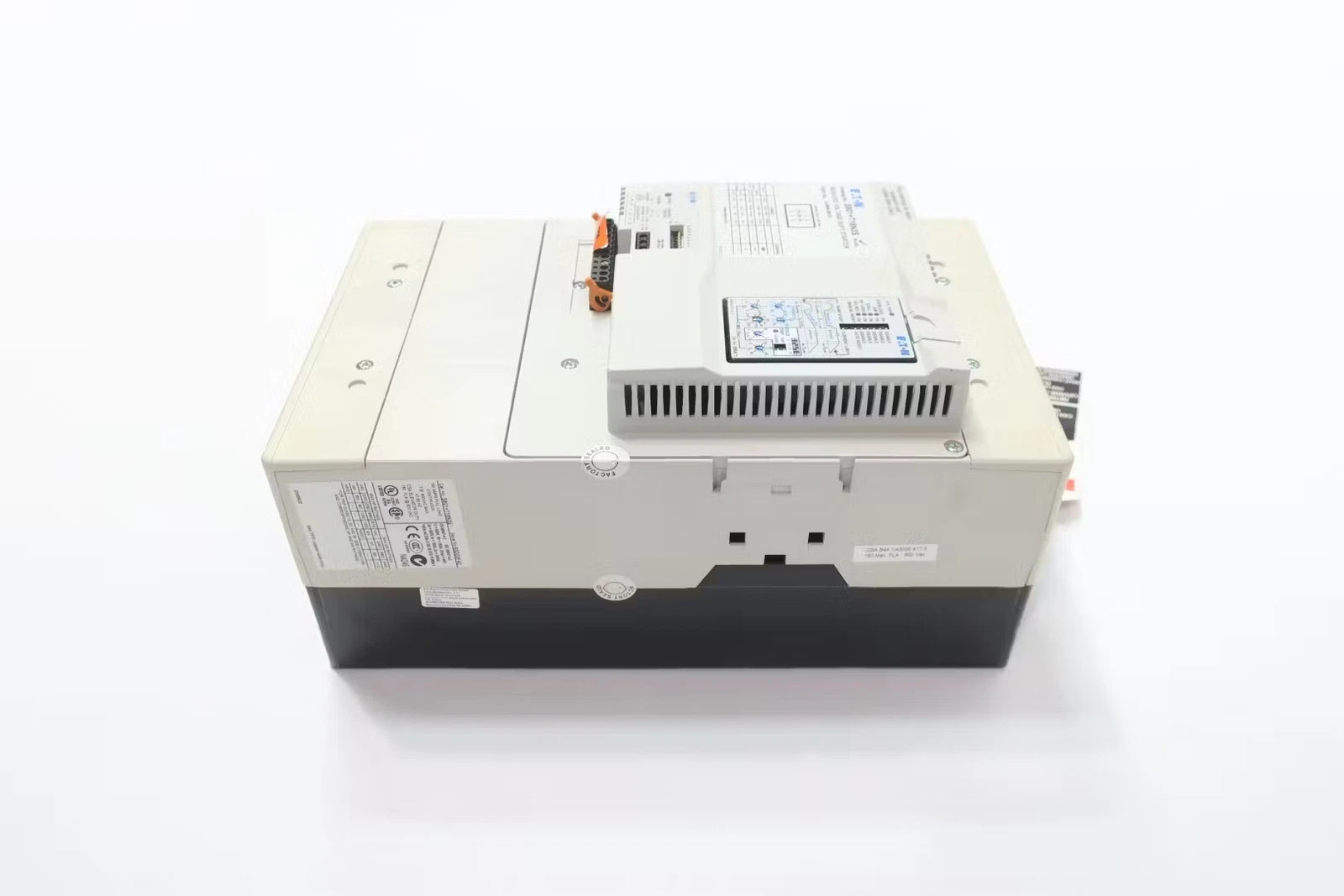

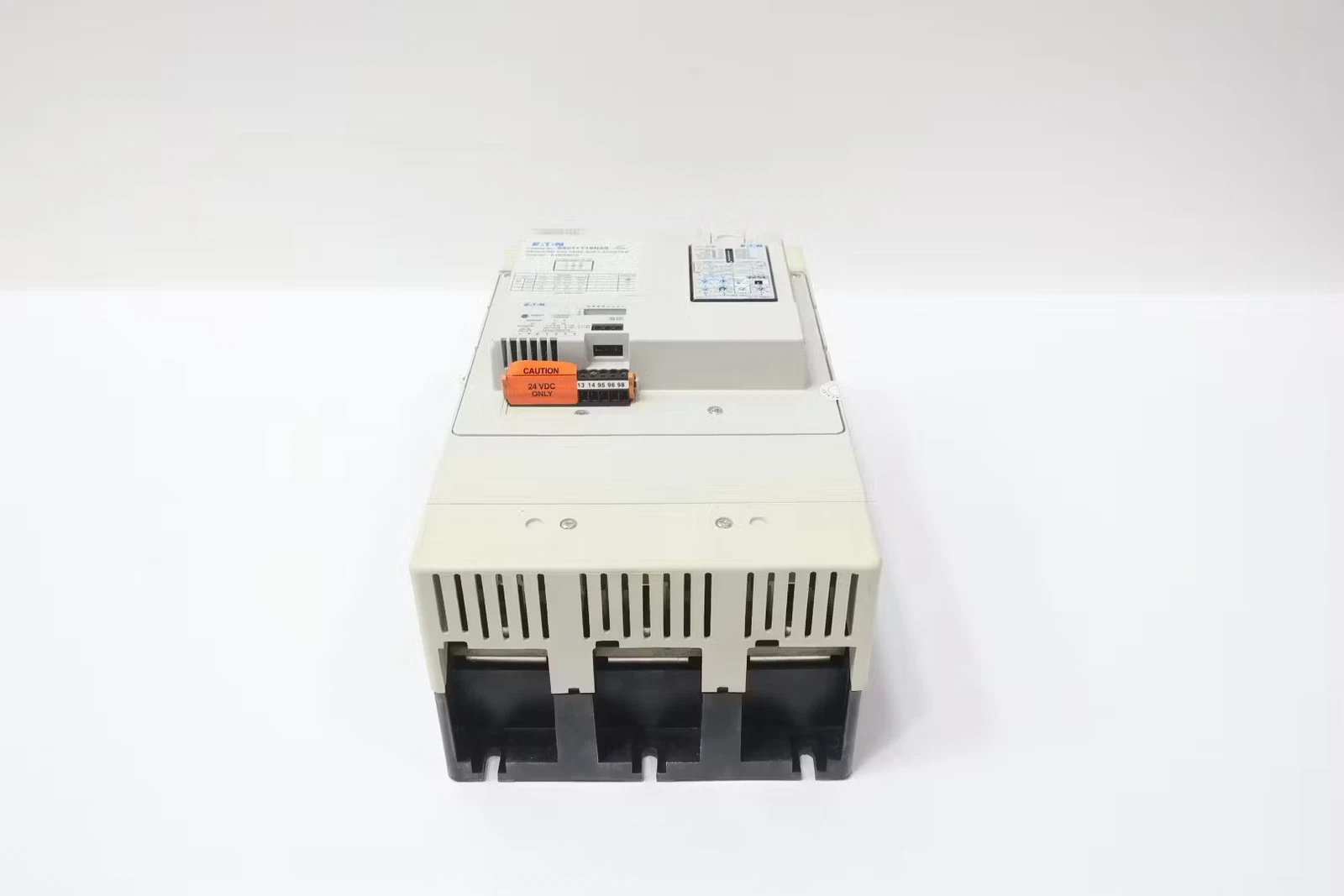

—Eaton S801+T18N3S 产品信息—

Eaton S801+ 系列是面向三相电机的降压软启动器，T18N3S 为其 180 A、T 型框架的典型型号。该产品通过在启动和停止过程中对电机电压进行软切换，实现平滑的加速/减速，降低机械冲击和电流冲击，提升系统可靠性与寿命。

主要技术参数

• 额定电流：180 A（可选 11 A–1000 A）
• 工作电压：200 V–600 V AC，24 V DC 辅助电源
• 频率范围：47 Hz–63 Hz
• 框架尺寸：T 型（约 12.5 in 高、19 in 长/深、14.5 in 宽），重量约 45 lb
• 极数：三极（适用于三相电机）
• 显示方式：LCD 触摸/按键显示
• 通信接口：Modbus RTU（可选其他现场总线）
• 认证：CE、IEC 947、EN 60947‑4‑2、CSA 等
• 环境适应：工作温度 -30 °C 至 +50 °C，NEMA 0 防护等级
• 接线规格：#5 AWG–500 kcmil（对应 180 A）

产品特点

1. 体积小、安装灵活：采用紧凑的 T 型框架，可直接替换传统的接触器或 wye‑delta 启动器，适用于机柜或封闭控制箱内部。
2. 内置过载与旁路接触器：实现快速启动/停止并提供基本的电机保护功能。
3. 泵控选项：具备软停止功能，可消除水锤效应，特别适用于泵类应用。
4. 多段电流范围：从 11 A 到 1000 A，覆盖从小功率到大型工业电机的需求。
5. 可编程加减速曲线：通过内置参数设置，实现不同负载的佳启动特性。
6. 现场总线兼容：Modbus RTU 便于与上位系统集成，实现远程监控与诊断。

结构与组成

• 电源模块：24 V DC 辅助电源，提供控制电路供电。
• 功率模块：包括可控硅/IGBT 开关阵列，实现电压软切换。
• 控制与显示单元：LCD/键盘或触摸面板，用于参数设置与状态显示。
• 通信单元：Modbus RTU 接口及可选的现场总线模块。
• 过载与旁路接触器：内置热继电器与机械旁路，提供保护与快速切换。
• 接线端子排：符合 IEC/EN 标准的输入、输出、控制与通信端子。

典型应用领域

• 泵站与水处理：软停止防止水锤，提升管路寿命。
• 风机与压缩机：降低启动电流冲击，延长机械部件寿命。
• 矿山与冶金：大功率三相电机的平滑启动与停机。
• 造纸、纺织、食品加工：需要频繁启停的生产线电机。
• 建筑设施：如空调、通风系统的电机控制。

安装要点

1. 选型匹配：确认电机额定电流、供电电压与 S801+ T18N3S 参数相符。
2. 接线布局：使用符合规格的电缆（#5 AWG–500 kcmil），确保相序正确，接地可靠。
3. 电源供电：提供稳定的 24 V DC 辅助电源，避免电压波动影响控制电路。
4. 散热与通风：安装在通风良好的机柜内，保持工作温度在规定范围内。
5. 通信接线：若使用 Modbus RTU，需配置正确的波特率、地址及终端电阻。
6. 调试步骤：先进行空载测试，检查启动电压曲线与电流波形，再接入负载进行全负荷验证。

维护与保养

• 定期检查：每 6 个月检查接线紧固、端子腐蚀、散热片清洁。
• 固件升级：通过 Modbus 接口获取新固件，提升功能与兼容性。
• 故障诊断：利用 LCD 显示的故障代码或上位系统的报警信息，快速定位过载、短路或通信异常。
• 备件管理：常备过载继电器、旁路接触器及电源模块，以便快速更换。
• 环境监测：确保工作环境温度、湿度在额定范围内，防止因条件导致元件老化。

—————————————————-———————————————————
