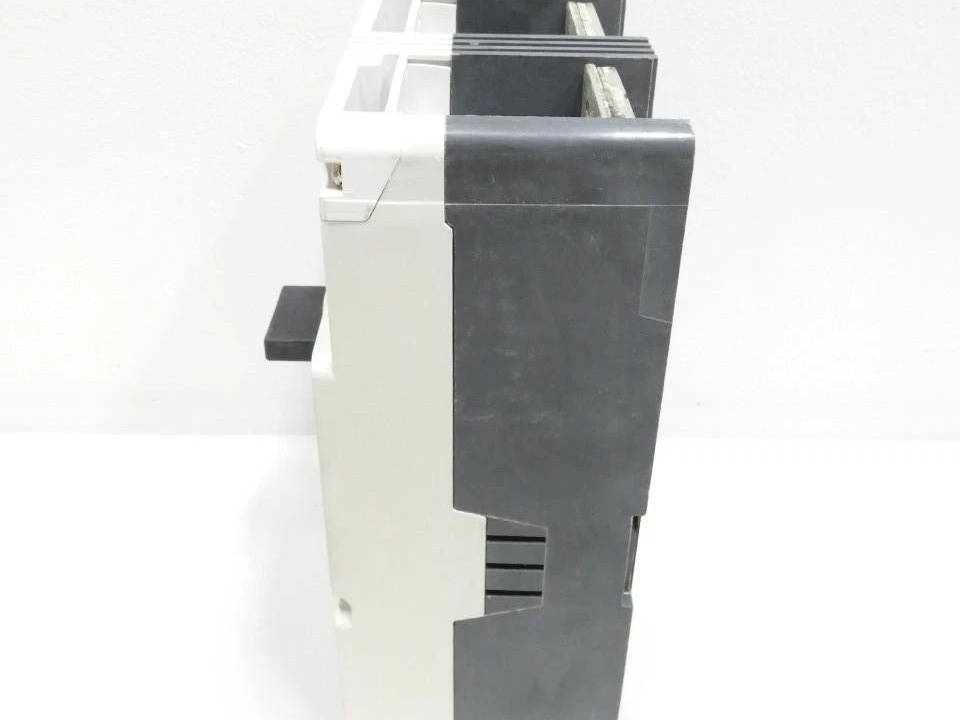

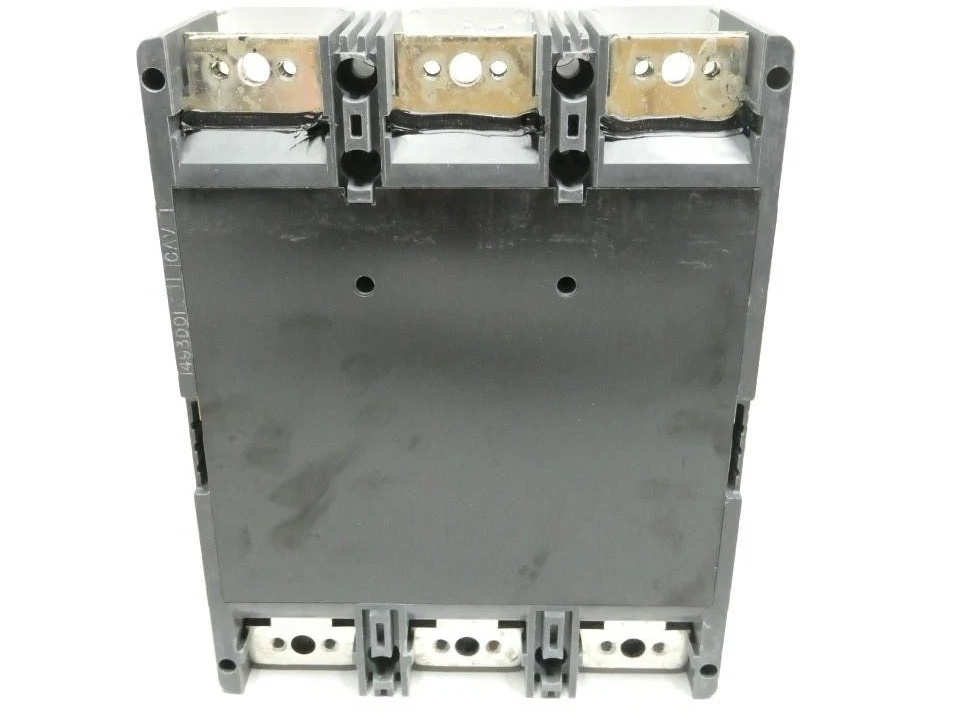

—Eaton LD3600WK 产品信息—

LD3600WK 是 Eaton（伊顿）系列的模塑壳体（Molded Case）断路器，额定电流 600 A，三极（3‑pole），额定电压 600 VAC（交流）/ 250 VDC（直流），适用于配电板、工业控制柜等场合的短路保护与过载保护。

主要技术参数

• 额定电流：600 A
• 极数：3 pole
• 额定电压：600 VAC（AC）/ 250 VDC（DC）
• 额定短路开断能力：符合 IEC 60947‑2 标准的 50 kA
• 终端形式：标准端子（2 TA603 LDK）以及可选的 4 TA603 LDK 端子，支持多种接线方式
• 外形尺寸：约 L 85 mm × W 37 mm × H 85 mm（含底座），重量约 7 kg

产品特点

1. 高断开能力：采用模塑壳体结构，能够在高电流短路时快速、可靠地断开电路。
2. 紧凑可靠：相较于传统空气断路器，体积更小、重量更轻，便于在空间受限的配电柜中安装。
3. 多终端选项：提供标准端子和可选的加宽端子，满足不同电缆截面和接线需求。
4. 符合国际标准：满足 IEC 60947‑2、UL 489 等安全与性能标准，适用于全球市场。
5. 易于维护：模块化设计，拆装便捷，检修更换时间短。

结构与组成

• 外壳：高强度模塑材料，提供绝缘与机械保护。
• 触点系统：三极分闸结构，采用高导电铜合金触点，保证低接触电阻。
• 热脱扣机构：双金属片式热脱扣，提供过载保护。
• 磁脱扣机构：电磁脱扣，实现瞬时短路断开。
• 端子排：标准 2 TA603 LDK 端子排，可选 4 TA603 LDK 加宽端子排，支持 4 mm²–35 mm² 电缆。

典型应用领域

• 工业配电系统（电机、泵、压缩机等大型负载）
• 大型建筑物的主配电柜
• 能源与电力设施（变电站、配电网）
• 过程控制与自动化系统的电源保护

安装与维护要点

1. 安装尺寸：确保机柜预留的安装空间符合技术手册中给出的尺寸（L 85 mm × W 37 mm × H 85 mm）。
2. 接线：使用符合规格的端子排，严格按照相序与极性接线，避免相间短路。
3. 紧固：螺栓应使用规定的扭矩值，以防止因振动导致的松动。
4. 检查：定期检查触点磨损、脱扣机构的弹簧张力以及端子排的紧固情况。
5. 更换：若出现过载或短路导致的脱扣，先确认故障原因，再更换相应的触点或脱扣组件，确保恢复前进行功能测试。

—————————————————-———————————————————
