—Eaton SVX050A2-4A1N1 产品信息—

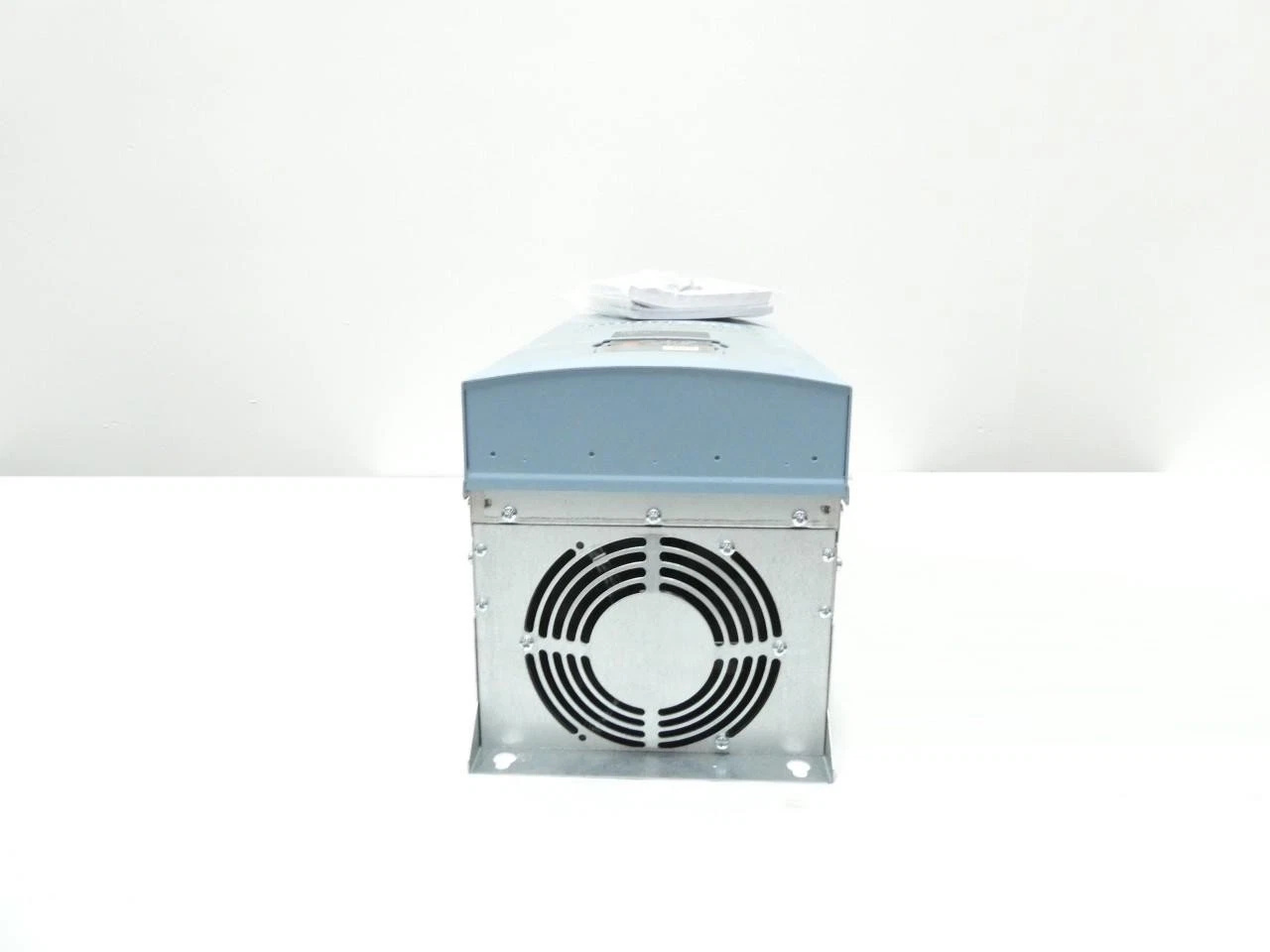

SVX050A2‑4A1N1 是 Eaton（伊顿）旗下的 SVX 系列交流电机驱动（VFD）‍，属于高性能、紧凑型的变频调速器。该型号专为 0.5 kW（≈ 0.7 HP）功率、四极、单相或三相电机设计，常用于小型泵、风机、压缩机以及其他需要转速控制的工业设备。

主要技术参数

• 额定功率：0.5 kW（≈ 0.7 HP）
• 额定电压：三相 200‑240 V（可选 380‑480 V）
• 额定电流：约 2.5 A（具体取决于供电电压）
• 输出频率范围：0 ~ 60 Hz（可调）
• 控制方式：V/Hz（矢量控制可选）
• 外形尺寸：约 115 mm × 115 mm × 70 mm（紧凑型机箱）
• 防护等级：IP20（室内使用）
• 工作温度：‑10 °C ~ + 45 °C
• 通讯接口：Modbus RTU（RS‑485）以及可选的 EtherNet/IP、Profibus DP

产品特点

1. 高效节能：采用新的 IGBT 功率模块，效率可达 96 % 以上，降低能耗并减少热量产生。
2. 紧凑可靠：机身采用金属外壳，结构坚固，适合空间受限的安装环境。
3. 易于调试：配备直观的 LCD/LED 显示屏和本地参数编辑功能，支持快速参数设置和故障诊断。
4. 多种控制模式：提供 V/Hz、矢量（FOC）以及转矩控制等多种调速方式，满足不同负载需求。
5. 丰富的保护功能：过电流、过电压、欠电压、过热、相序错误、短路等全方位保护，提升系统安全性。
6. 通讯兼容：内置 Modbus RTU，支持现场总线和工业以太网扩展，便于集成到上位机或 PLC 系统。

结构与组成

• 功率模块：IGBT + 二极管阵列，负责高频开关，实现电压/频率转换。
• 整流/逆变电路：将交流输入整流后经逆变输出可调频率的交流电。
• 控制单元：基于 DSP/微处理器的控制芯片，执行 V/Hz 或矢量控制算法。
• 散热系统：内部散热片配合外壳散热，确保长期运行的热管理。
• 人机界面：LCD/LED 显示屏、按键或旋钮，用于本地参数设置与状态监视。
• 通讯端口：RS‑485（Modbus RTU）以及可选的以太网/现场总线接口。

典型应用领域

• 小型 泵（循环泵、离心泵）
• 风机 与 鼓风机
• 压缩机（螺杆、活塞）
• 输送机、升降机
• 包装机械、纺织设备
• 其他需要 变频调速 的轻负载工业设备

安装与维护要点

1. 现场布线
   • 确认供电电压与型号匹配（200‑240 V 或 380‑480 V）。
   • 使用符合当地电气规范的电缆，确保相序正确，避免相序错误导致保护动作。
2. 机箱固定
   • 采用螺栓将驱动器固定在坚固的支架或机柜内，保持机箱四周有足够的散热空间（建议至少 30 mm）。
3. 接地
   • 必须可靠接地，以防止电磁干扰和安全隐患。
4. 参数设置
   • 通过本地 LCD/LED 界面或上位机软件输入电机额定功率、额定电流、转速范围等基本参数。
   • 如需矢量控制，需提供电机的 转子电阻/电感 数据。
5. 调试
   • 先在低速、低负载状态运行，检查电流、温度、噪声等是否在正常范围。
   • 逐步提升负载，观察保护功能是否正常触发。
6. 日常维护
   • 定期检查散热片和机箱内部是否有灰尘堆积，必要时清理。
   • 检查接线端子紧固情况，防止因振动导致松动。
   • 每 6 ~ 12 个月进行一次 参数备份，以防止意外掉电导致设置丢失。
7. 故障诊断
   • 驱动器内部自带故障代码显示，结合用户手册可快速定位问题（如过流、过热、相序错误等）。
   • 如需更深入的诊断，可通过 Modbus RTU 读取实时运行数据或使用 Eaton 提供的 Drive‑Assist 软件进行远程监控。

—————————————————-———————————————————
