ATC‑300R 是 Eaton 为配合 3 kVA–300 kVA 级别的自动转移开关（ATS）设计的数字式控制器，负责监测主电源、备用电源以及发电机的状态，并在主电源失效时在毫秒级内完成切换，确保负载不间断供电。

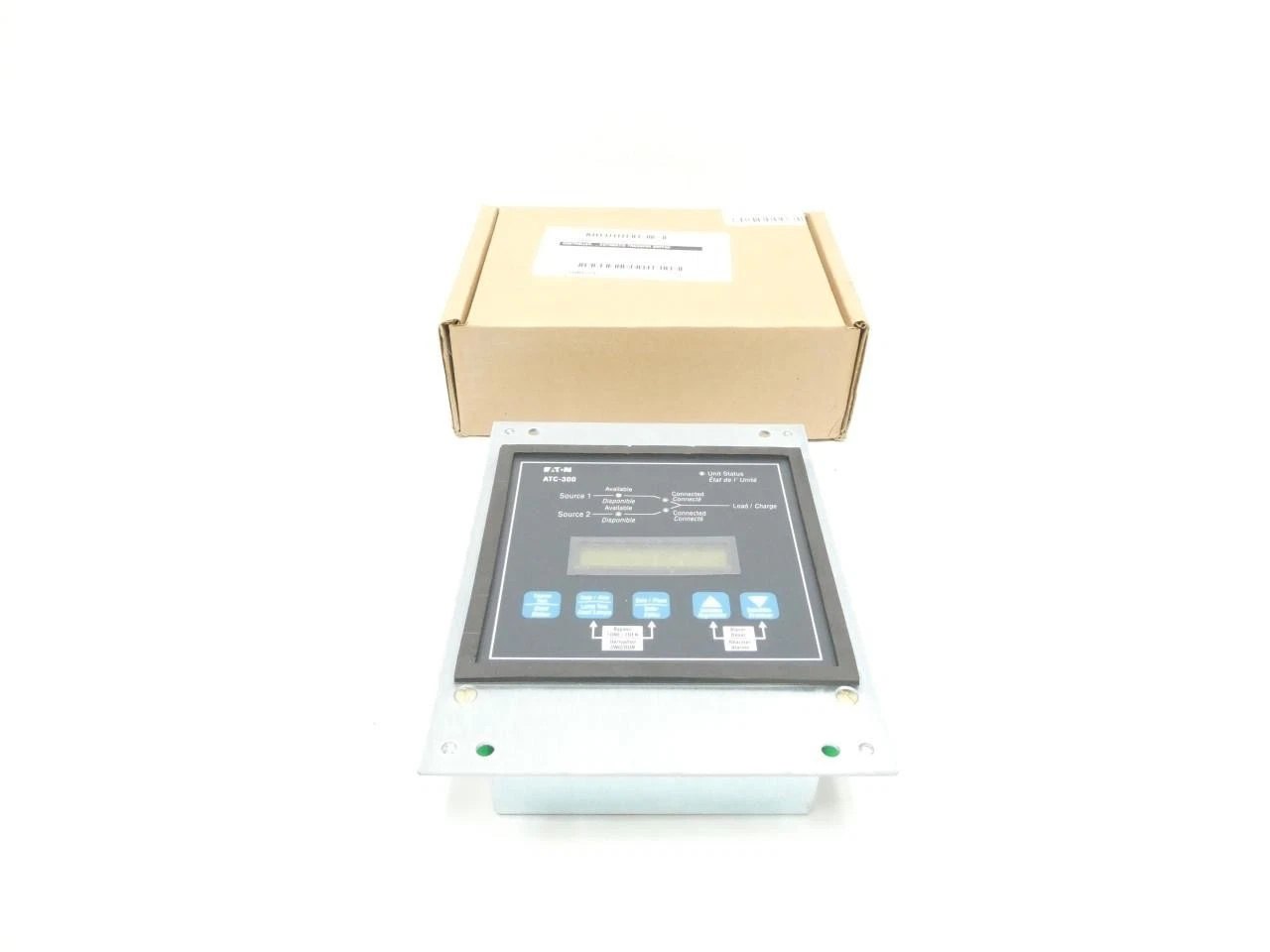

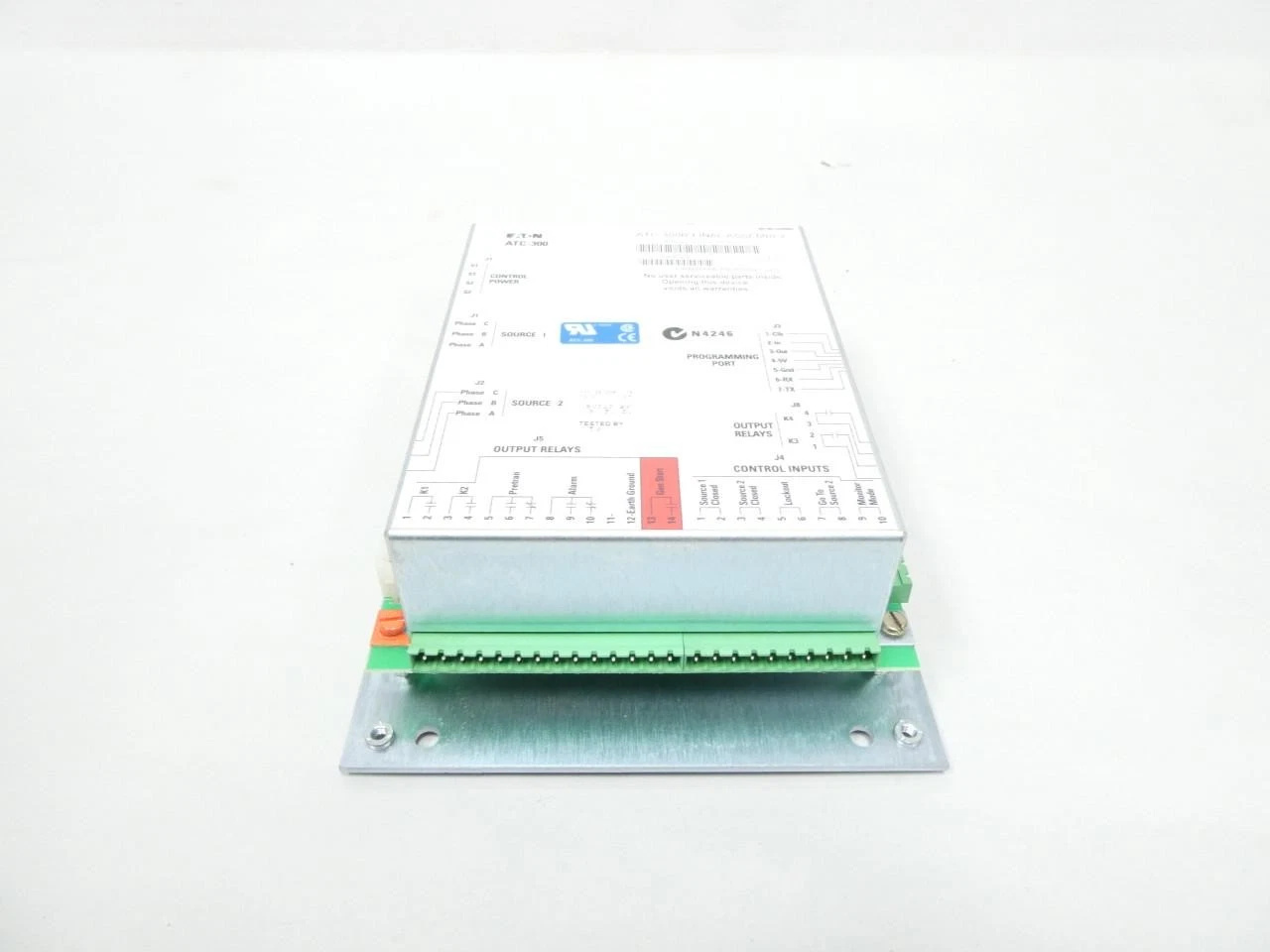

—Eaton 6D32360G03 ATC-300R 产品信息—
ATC‑300R 是 Eaton 为配合 3 kVA–300 kVA 级别的自动转移开关（ATS）设计的数字式控制器，负责监测主电源、备用电源以及发电机的状态，并在主电源失效时在毫秒级内完成切换，确保负载不间断供电。该控制器采用模块化结构，可单独包装销售，适用于各种工业、商业和关键设施的电力备份系统。
主要技术参数
- 型号：6D32360G03 ATC‑300R（亦称 ATC‑300+）
- 电压：480 V AC（可选 600 V AC）
- 电流范围：40 A–400 A（对应 3 kVA–300 kVA ATS）
- 极数：2 / 3 / 4 极可选
- 外形尺寸：宽 6.5 in（165 mm），高 8.5 in（215 mm），深 2.23 in（59 mm）
- 重量：约 4.1 lb（1.86 kg）
- 工作温度：0 °C ~ 40 °C（储存 0 °C ~ 80 °C）
- 符合标准：UL 1008、NEMA、NEC、ANSI/NFPA 70、FCC Part 15
产品特点
- 全数字控制：采用微处理器实现快速、可靠的电源检测与切换。
- 多源监测：同时监控两路电源（Utility 1、Utility 2）及发电机状态，指示灯显示“Available”和“Connected”。
- 人机界面：前面板配有“Engine Test”“Help/Lamp Test”“Step/Enter”“Increase/Decrease”等功能键，便于现场测试、参数设置和故障排除。
- 快速切换：感应时间 ≤ 2 ms，自动转移时间 ≤ 4 ms（或更短），实现毫秒级无缝切换。
- 灵活安装：提供 NEMA 1 或 NEMA 3R 机箱，支持固定式或抽出式断路器，适配多种配电柜布局。
- 报警与复位：具备独立报警指示，配有“Alarm Reset”按钮，便于快速恢复运行。
结构与组成
- 电源输入模块：两路电源输入端子，带可视化状态指示。
- 控制处理单元：微处理器主板，负责逻辑运算、计时和通讯。
- 人机界面面板：按钮、指示灯及显示屏，提供本地操作与状态监视。
- 通讯接口：可选 RS‑485、Modbus 或 Ethernet，用于远程监控与集成。
- 安装配件：前面板、密封垫圈、自攻螺钉、前部安装板等，确保防护等级与机械固定。
典型应用领域
- 数据中心与服务器机房：保障 IT 设备在主电源失效时快速切换至备用发电机。
- 医院与医疗设施：关键医疗设备（手术灯、监护仪）需要不间断供电。
- 工业生产线：生产设备、PLC 控制系统等对电源连续性要求高。
- 商业建筑：电梯、安防系统、照明等公共设施的备份供电。
- 公共设施：机场、铁路信号、通信基站等关键基础设施。
安装要点
- 选型匹配：依据负载电流与电压选定合适的 ATS 额定值（40 A–400 A）。
- 机箱安装：根据现场需求选择 NEMA 1（室内）或 NEMA 3R（防雨）机箱，并预留加热器（3R 机箱）以防潮湿。
- 接线布局：主电源、备用电源及负载端子分别接入对应端子，确保相序一致。
- 接地与防护：所有金属外壳必须可靠接地，遵循当地电气规范。
- 调试与测试：使用面板上的 “Engine Test” 与 “System Test” 功能验证发电机启动、切换与恢复过程。
维护与保养
- 定期检查：每 6 个月检查电源指示灯、接线紧固度及面板按钮功能。
- 清洁防尘：保持控制器外壳清洁，防止灰尘进入内部电子部件。
- 固件升级：如有新版本固件，按 Eaton 提供的升级指南进行更新，以获得新功能和安全补丁。
- 故障记录：利用内置报警日志或外部通讯接口（Modbus/ Ethernet）导出故障记录，便于趋势分析与预防性维护。
- 备件管理：常备面板按钮、指示灯及电源模块，以缩短维修停机时间。
—————————————————-———————————————————
