—GE DS200TCTGG1AFF 产品信息—

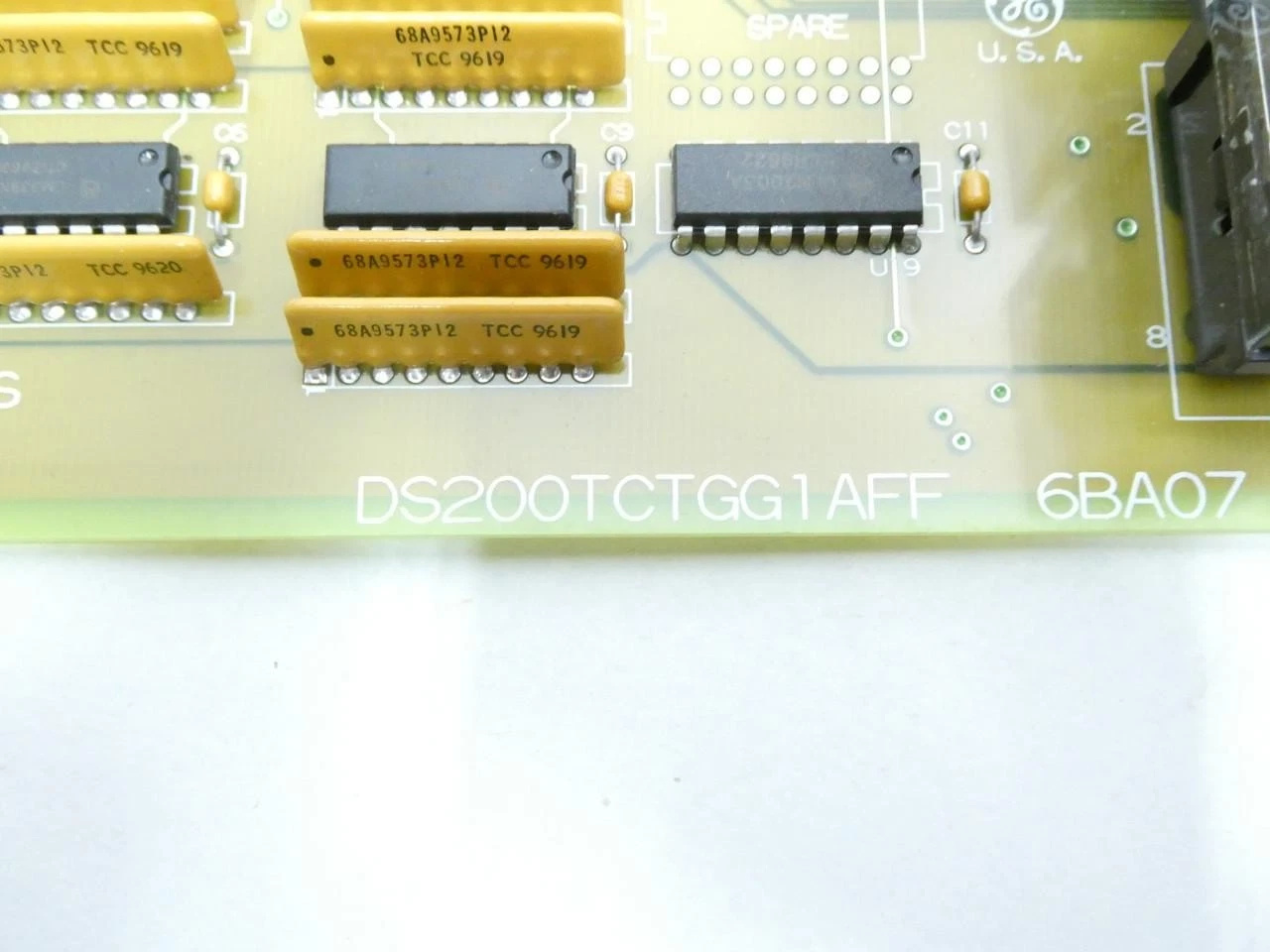

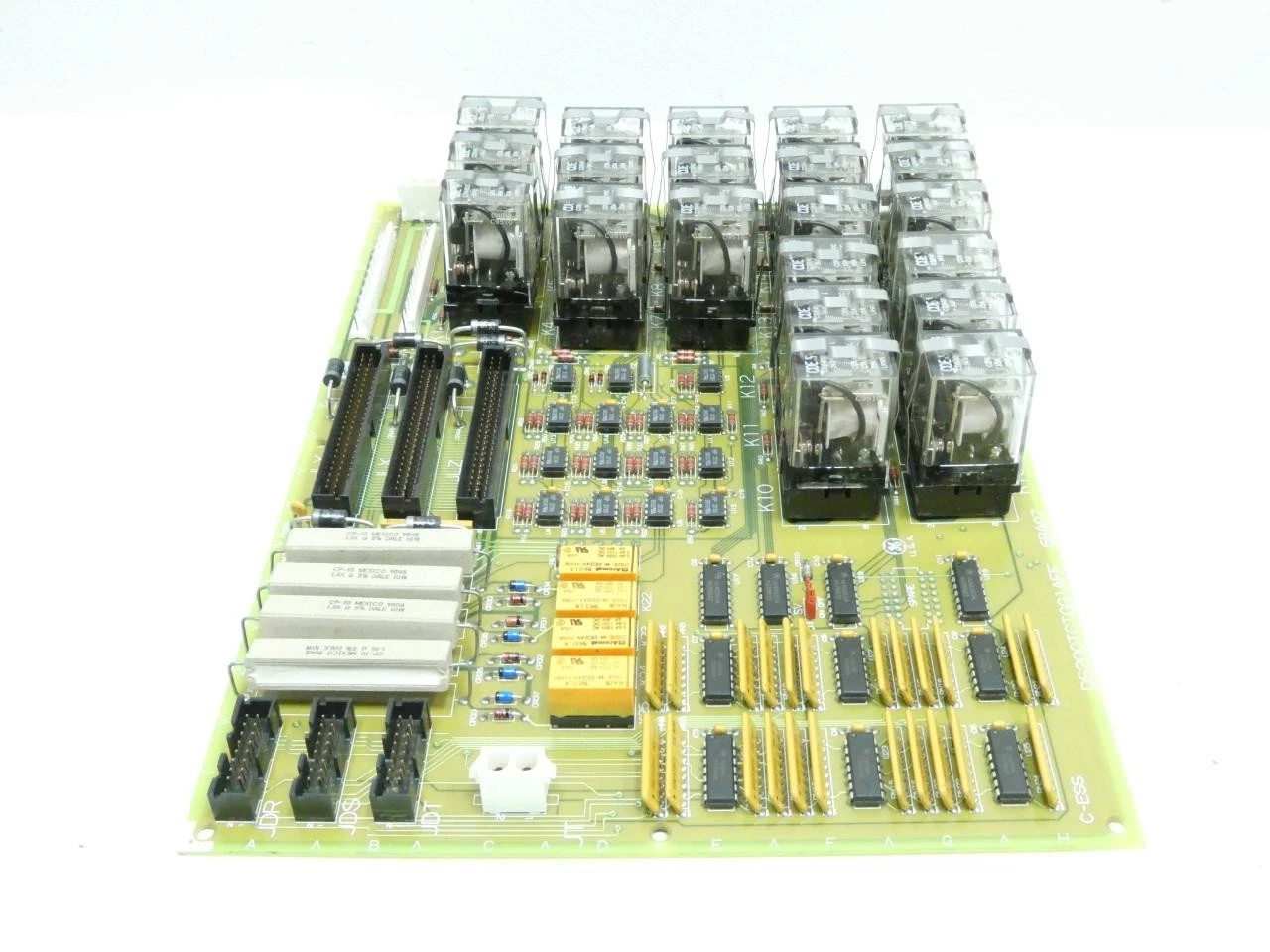

DS200TCTGG1AFF 是通用电气（GE）Mark V 系列中的一种单极/中型跳闸板（Simplex Trip Board），属于 GE Speedtronic Mark V 燃气轮机控制系统的关键保护模块。它通过插件式继电器实现对燃气轮机或其他高危工艺的快速断电保护，确保设备在异常工况下能够安全停机。

主要技术参数

• 工作电压：24 V DC
• 功耗：约 25 W，重量 2.95 lb（≈ 1.34 kg）
• 继电器数量：21 个插件式继电器，配有 3 个 50 针连接器和 2 个 12 针连接器
• 输入/输出接口：数字量 I/O，支持 0‑10 V / 4‑20 mA 模拟信号，部分型号提供 RS‑485、Ethernet 等通讯接口
• 工作温度范围：-40 °C ~ +75 °C
• 防护等级：IP65，抗振动、冲击，符合 IEC 61508‑2 安全标准
• 尺寸/重量：约 180 mm × 130 mm × 50 mm，重量约 0.5 kg（壁挂式）

产品特点

1. 高可靠性：专为燃气轮机等高危工业环境设计，具备快速跳闸、抗振动、宽温度范围等特性。
2. 模块化设计：插件式继电器和标准化连接器，便于现场快速更换和维护。
3. 多功能保护：可实现过流、过压、失速等多种保护逻辑，支持用户自定义跳闸策略。
4. 通讯集成：部分型号配备 RS‑485/Ethernet 接口，可接入上位机或 SCADA 系统，实现远程监控与诊断。
5. 易于安装：壁挂式结构，配套金属带固定，安装步骤简明，适配多种机柜尺寸。

结构与组成

• 主板：多层 PCB，集成电源、信号处理和继电器驱动电路。
• 插件式继电器：21 个独立继电器模块，采用金属带固定，便于插拔。
• 连接器：3 个 50 针（标记 JLY、JLX、JLZ）和 2 个 12 针（标记 JN、JM）用于电源、信号和通讯线路。
• 电源模块：提供 24 V DC 稳压电源，兼容 90‑132 VAC/180‑264 VAC 输入。
• 外壳：金属防护壳，符合 IP65 防护等级，防尘防水。

典型应用领域

• 燃气轮机控制系统（Mark V 系列）
• 发电厂、石油化工、天然气处理等需要高速安全停机的工业现场
• 高压电力系统的电子线路保护（变频器、直流电源、驱动装置）
• 过程控制与自动化系统的关键安全节点

安装与维护要点

1. 安装前检查：确认电源电压、环境温度、湿度符合规格；检查连接器和继电器是否完好。
2. 固定金属带：将插件继电器插入对应插槽后，用金属带两侧固定，防止振动脱落。
3. 接线规范：依据接线图将 50 针、12 针连接器分别接入电源、信号和通讯线路，确保接线牢固、标识清晰。
4. 功能测试：通电后使用现场测试仪检查每个继电器的开闭状态，验证跳闸逻辑是否符合设定。
5. 定期维护：每 6‑12 个月进行一次视觉检查和功能校验；如发现继电器接触不良或金属带松动，及时更换或重新固定。
6. 故障排查：若出现误跳或不跳，先检查电源、信号线是否异常；使用示波器或万用表确认继电器驱动电压；必要时更换故障继电器或联系供应商进行维修。

—————————————————-———————————————————
