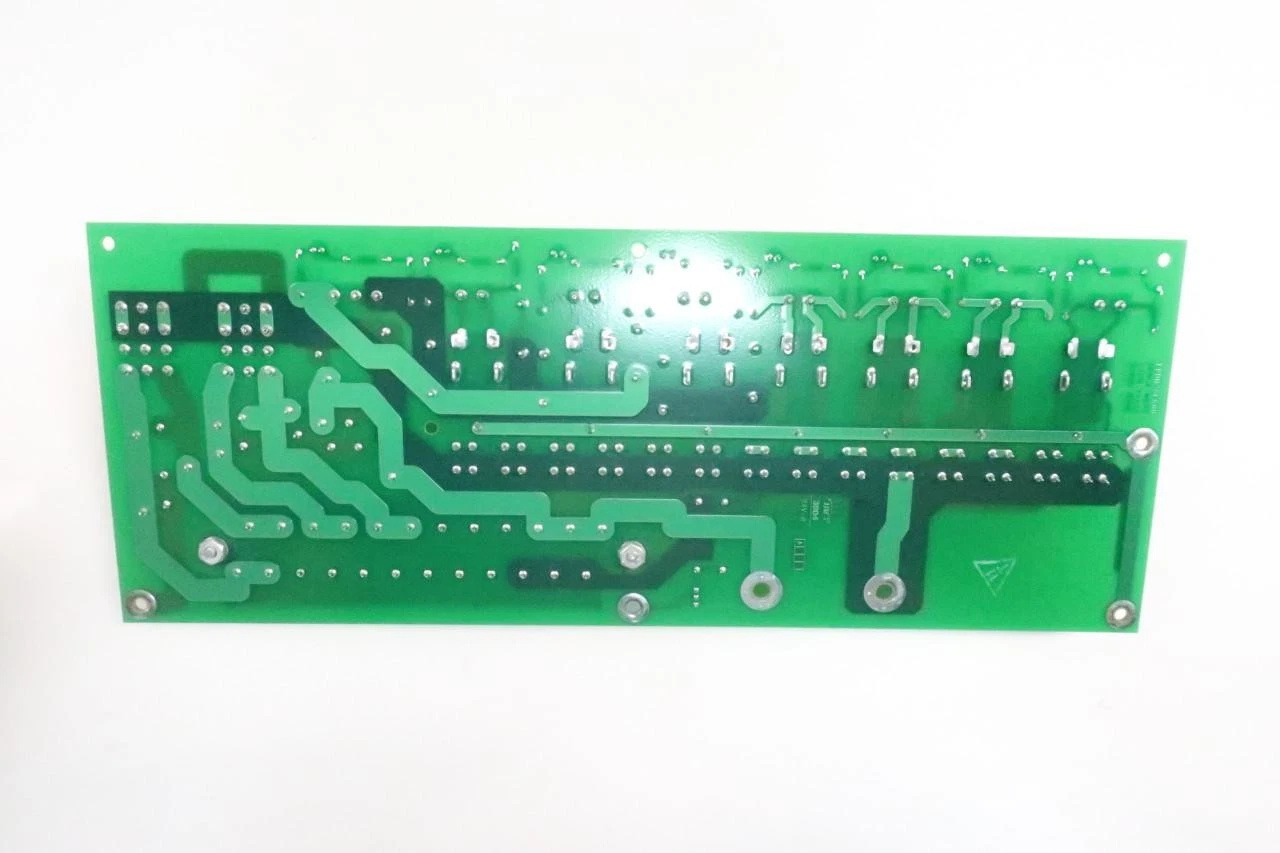

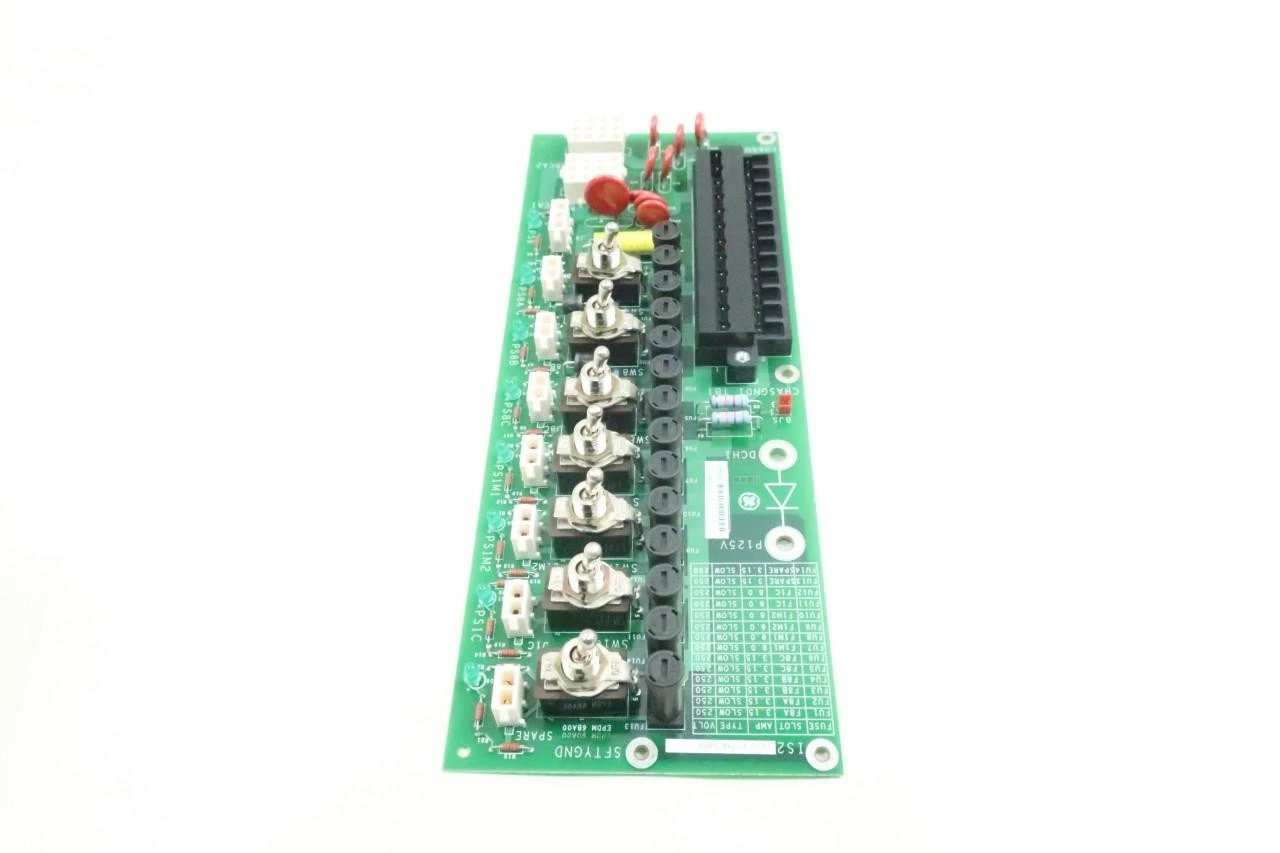

—GE Is200epdmg1a IS200EPDMG1ABA 产品信息—
GE IS200EPDMG1A（亦称 IS200EPDMG1ABA）是通用电气（GE）EX2100 系列励磁控制系统中的电源分配模块（Power Distribution Module，PDM），专为 Mark VI 控制平台设计。它为励磁系统的控制、I/O 与保护板提供 125 V DC 电源，并可接受 115 VAC 或 125 V DC 供电，具备冗余供电能力。
主要技术参数
- 型号：IS200EPDMG1A / IS200EPDMG1ABA
- 额定电压：+62.5 V 与 –62.5 V（125 V DC）
- 输入：1 或 2 路 115 VAC（经整流后转为 125 V DC）或直接 125 V DC
- 输出：可为多 3 块 EGPA 板、EXTB、3 块 EPSM 供电，配有保险丝、开/关切换开关和指示灯
- 尺寸：约 309 mm × 205 mm × 66 mm（长×宽×高）
- 重量：约 1.9 kg（约 4.2 lb）
- 工作温度：0 °C ~ 55 °C，存储温度 –40 °C ~ 85 °C
- 材质：铝合金外壳，防尘防潮（湿度 5 % ~ 95 % 非凝结）
产品特点
- 冗余供电：支持双路 AC/DC 输入，确保在单一路故障时仍能持续供电。
- 模块化设计：体积紧凑，便于在 EPBP（Excitation Power Bus Panel）侧面安装，便于现场布线与维护。
- 保护功能：每路输出配备保险丝和开/关切换开关，具备过压、短路保护，提升系统可靠性。
- 指示灯显示：绿色 LED 直观显示各输出电源状态，便于快速诊断。
- 兼容性强：适用于燃煤、燃气、核电以及可再生能源发电厂的 EX2100/Mark VI 控制系统。
结构与组成
- 电源输入端子排：接收 AC 或 DC 输入，内部设有滤波与整流电路。
- DC 供电模块：将整流后的 125 V DC 分配至各输出端。
- 输出端子排：为 EGPA、EXTB、EPSM 等子模块提供电源，每路配有保险丝和开关。
- 指示灯与状态指示：每路电源配备 LED，显示供电状态。
- 安装支架与固定件：用于在 EPBP 侧面固定，便于现场快速装配。
典型应用领域
- 燃煤、燃气、核电站的励磁系统电源分配
- 可再生能源（风电、光伏）发电厂的励磁控制
- 大型工业锅炉、船舶发电等需要高可靠性电源的场合
- Mark VI 控制平台的配电与冗余供电需求
安装与维护要点
- 安装位置：模块应安装在 EPBP（Excitation Power Bus Panel）侧面，确保与 DACA（DC/AC 转换）模块相邻，以便获取过滤后的 AC/DC 电源。
- 接线要求：遵循 GE 提供的接线图，使用专用端子排连接 115 VAC 或 125 V DC 输入；所有 AC 输入需经外部整流器转换为 125 V DC。
- 电源过滤：输入电源必须经过滤波后再供给模块，以防止噪声影响励磁控制系统。
- 检查指示灯：通电后确认每路绿色 LED 正常亮起，若有异常灯灭或闪烁，需检查对应保险丝或开关。
- 定期维护：每 12 个月进行一次视觉检查，确认端子无腐蚀、紧固件无松动；必要时更换老化的保险丝。
- 故障排除：若某路输出失效，先检查对应的保险丝和开关；若仍未恢复，使用示波器检查输入电压是否符合规格。
—————————————————-———————————————————
