—GE Panametrics PT878 产品信息—

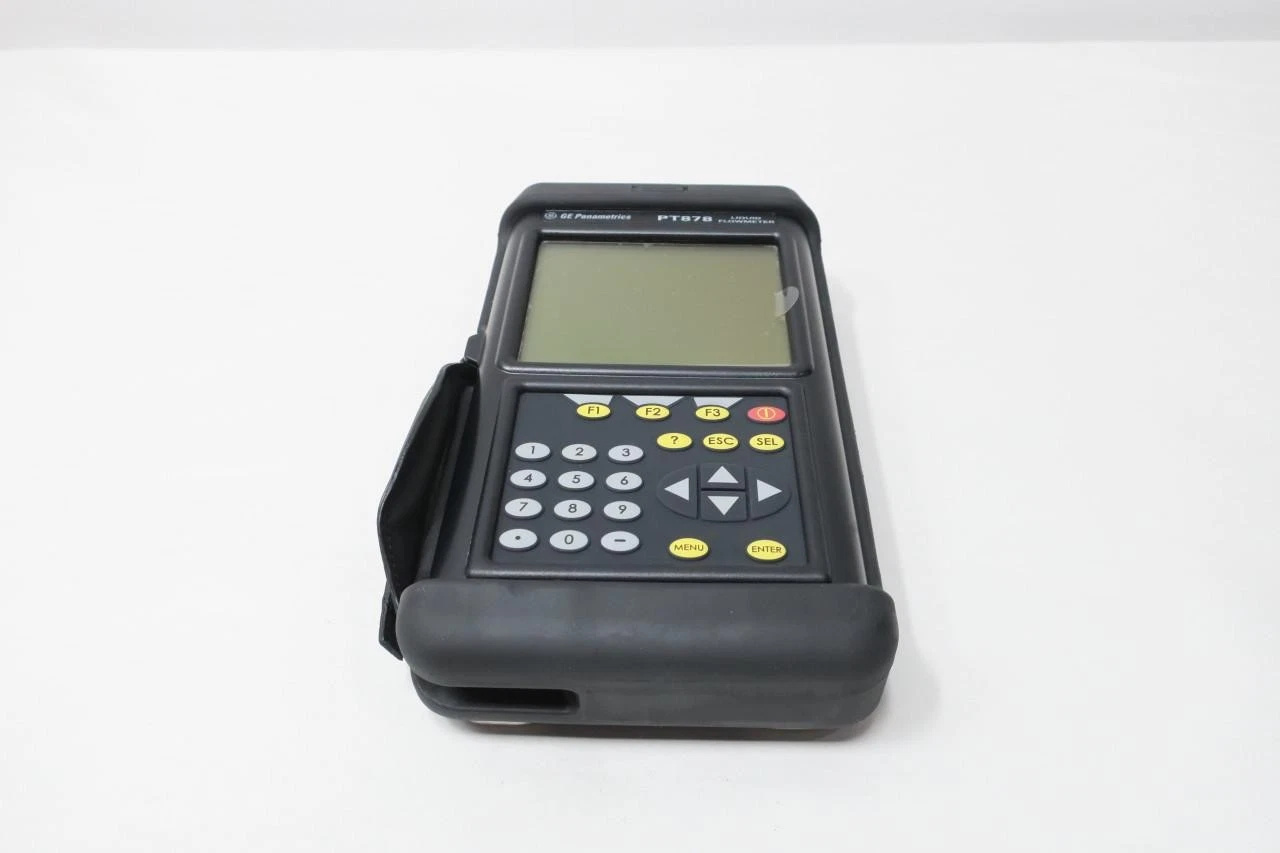

PT878 是 GE Panametrics 系列的便携式超声波流量计，采用夹装式（Clamp‑On）时差法（Transit‑Time）技术，可在不切断管线的情况下测量液体流速、体积流量以及能量流量。仪表体积小、重量轻（约1.36 kg），内置可充电电池，配备背光 LCD，支持多语言界面，能够在现场快速完成测量并记录上万条数据。

主要技术参数

• 测量介质：所有声学导电液体，包括清洁液体以及含有固体或气泡的两相流。
• 管径范围：0.5 in （12.7 mm）至 300 in （7.6 m），可选更大尺寸。
• 管壁厚度：高 3 in （76 mm），并提供壁厚测量选件。
• 材料兼容性：所有金属管道及大多数塑料管道，亦可用于内衬管。
• 测量精度：管径 > 6 in 时 ±1%~2%（典型），管径 < 6 in 时 ±2%~5%（典型），经现场校准可达 ±0.5%。
• 工作温度：‑20 °C ~ +55 °C，存储温度 ‑40 °C ~ +70 °C。
• 电源：100‑250 VAC，0.38 A；内部锂电池可连续工作 6‑8 h。
• 通讯接口：USB（红外/直接），4‑20 mA 电流输出，脉冲/频率输出，两个模拟输入（可供环路供电的温度变送器）。
• 数据记录：可存储 100 000 条流量记录，支持 32 组现场参数。
• 显示：240 × 220 像素背光 LCD，支持字母数字和图形显示。

产品特点

1. 非侵入式测量：夹装式换能器无需切割管道，避免泄漏和污染。
2. 双相流适应性：的 Correlation Transit‑Time™ DSP 提升信噪比，能够在含固体或气泡的两相流中保持准确。
3. 多功能输出：流速、体积流、能量流（可选温度 RTD）、累计流量、趋势图均可直接在仪表或通过 USB 导出。
4. 可选附件：壁厚测量模块、能量测量套件（配套 Pt1000 RTD）、多种夹具（磁性、链条、Velcro®、金属带），以及防水/防尘硬壳箱。
5. 易用性：开箱即用，几分钟即可完成测量；内置向导式菜单帮助快速设置站点参数。
6. 低维护：全固态设计，无活动部件或孔口，几乎不需要例行维护，使用寿命长。

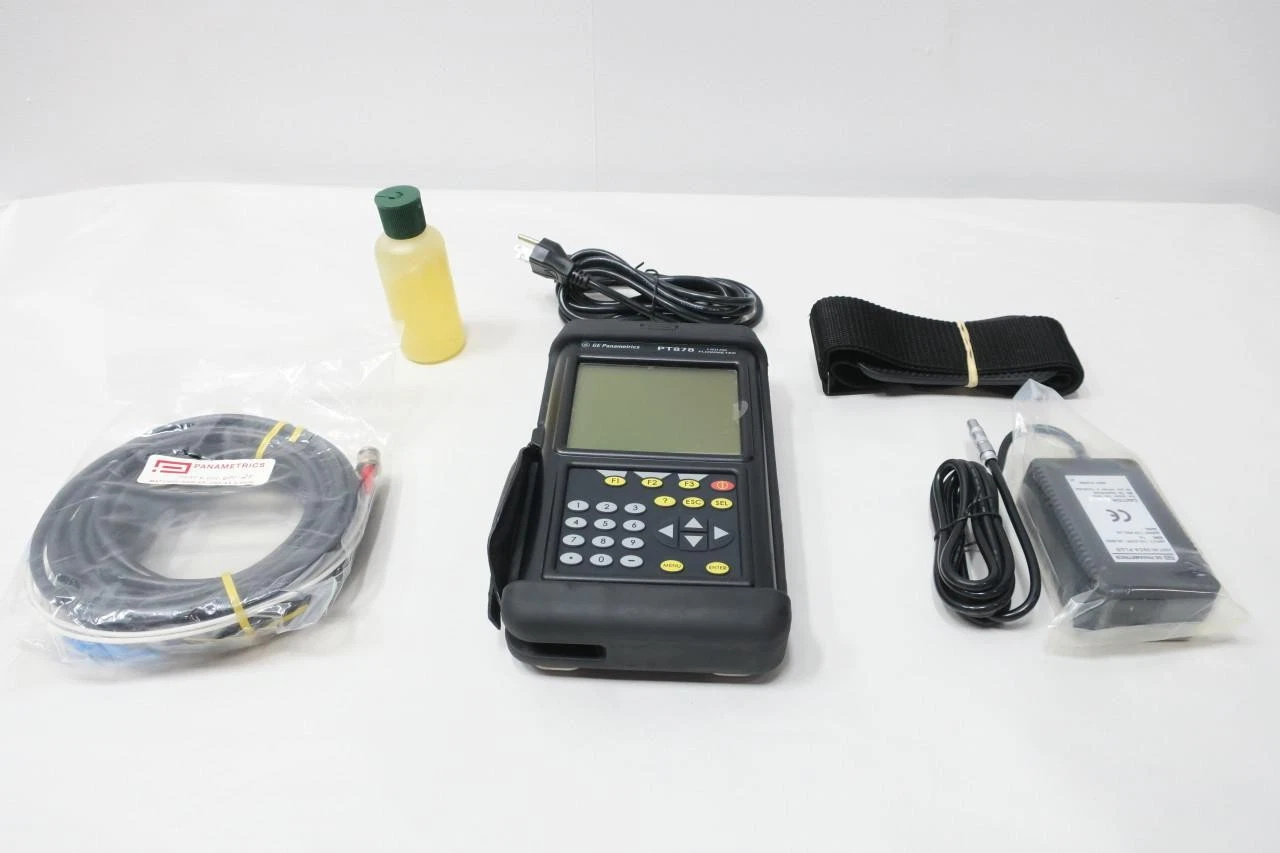

结构与组成

• 主机单元：包括 DSP 处理器、显示屏、键盘、电池、通讯端口。
• 换能器套件：一对或多对夹装式超声波换能器（可选不同频率、材料），配有 LEMO® 同轴连接器和 8 m（标准）或 305 m（加长）电缆。
• 夹具系统：磁性、链条、金属带或 Velcro® 夹具，适配不同管径和材质。
• 可选模块：壁厚测量换能器、能量测量 RTD 套件、USB/红外通讯模块、外壳（IP67/68）等。
• 电源系统：内置可充电锂电池，外接 AC 充电器或备用电池盒。

典型应用领域

• 市政与工业供水：饮用水、污水、冷却水、超纯水等。
• 石油化工：原油、柴油、润滑油、化学原料等。
• 能源与热工：热交换系统的能量流测量（配合 RTD）。
• 过程控制：连续流量监测、现场校准、临时监测点。
• 环境监测：天然气、压缩空气、腐蚀性或有毒气体（PT878GC 变体）。
• 现场调查与巡检：快速部署的流量调查、管道完整性检查。

安装与维护要点

1. 现场准备：确认管道材质、直径、壁厚以及介质温度范围；准备合适的夹具和耦合剂。
2. 换能器安装：将换能器对准管道外壁，确保良好耦合（使用耦合剂或橡胶垫），并调节间距至换能器手册推荐值。
3. 参数设置：在仪表菜单中输入管径、壁厚、介质声速（可手动或使用内置声速校准），选择测量单位。
4. 校准与验证：如有现场校准需求，可使用已知流量的参考计量装置进行对比校正；记录校准系数。
5. 数据管理：定期通过 USB 将日志导出至 PC，使用 Panaview 软件进行趋势分析或报告生成。
6. 电池与电源：每次使用前检查电池电量；长时间不使用时将电池放置在 20 °C 以下、避免超过 35 °C 存放超过一个月。
7. 清洁与检查：换能器表面保持清洁，定期检查夹具螺栓和耦合剂是否老化；如发现异常噪声或漂移，重新校准或更换换能器。

—————————————————-———————————————————
