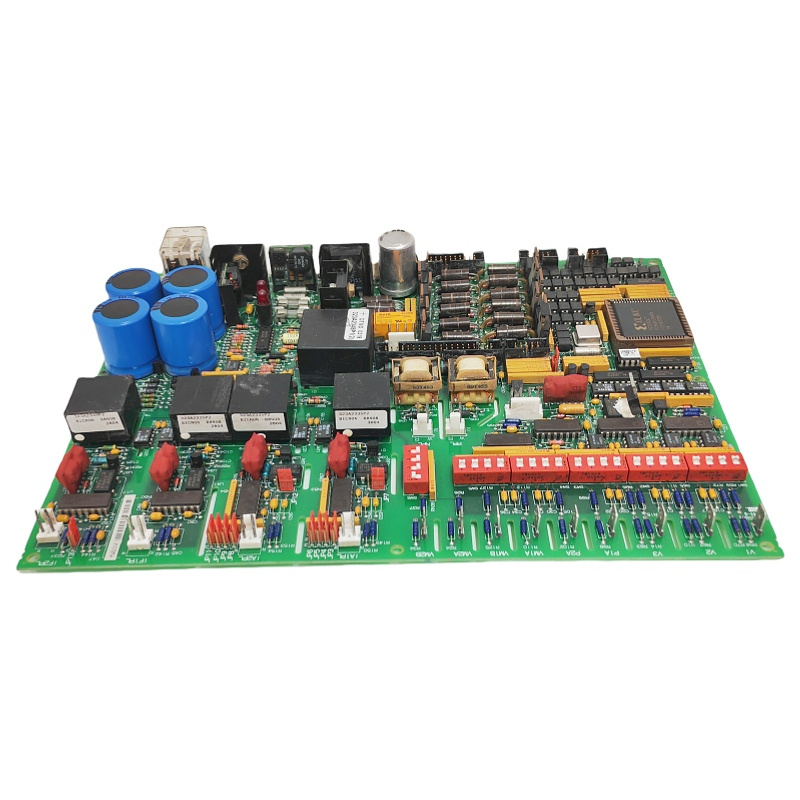

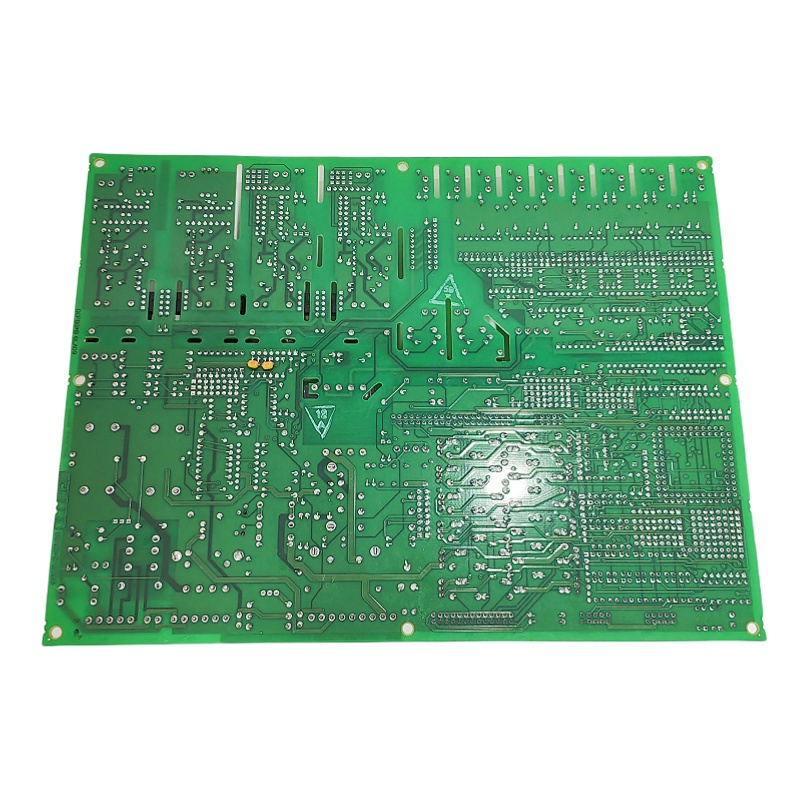

—GE DS200DCFBG2BNC 产品信息—

GE DS200DCFBG2BNC 是通用电气（GE）为其 Speedtronic Mark V 系列控制系统研发的 DC Field Bus 终端板/反馈模块。它主要用于燃气轮机、蒸汽轮机以及其他大型工业过程的闭环控制与信号采集，能够在严苛的工业环境中提供可靠的模拟、数字以及温度信号接口。

主要技术参数

• 型号：DS200DCFBG2BNC
• 供电电压：24 ~ 30 V DC（从 I/O 包供电）
• 工作温度范围：‑25 °C ~ +70 °C
• 尺寸：约 6.5 × 3.5 × 5.0 英寸
• 重量：约 1.3 ~ 1.5 kg
• 接口：
  • 螺钉端子（模拟/数字/热电偶/RTD）
  • 双 BNC 连接器（用于振动探头）
  • DC Field Bus 端口（120 Ω 终端）
• 信号支持：
  • 模拟电流 4‑20 mA、±10 V
  • 数字 24 V DC I/O
  • RTD（Pt100/1000）
  • 热电偶（J/K/T/E）
  • 振动信号（通过 BNC）
• 分辨率/精度：16 位 ADC、14 位 DAC，线性误差约 ±0.05 % FSR
• 隔离电压：250 V AC/DC（场端‑系统端）
• 防护等级：IP20（室内 DIN 导轨安装）
• 符合标准：UL 508、CE、RoHS、工业 EMI/RFI 抗扰度

产品特点

1. 多功能信号采集：一次性提供模拟、电流、数字、RTD、热电偶以及振动通道，满足复杂过程控制的多源信号需求。
2. 高分辨率与快速响应：16 位 ADC 与 1 ms 以下的响应时间，确保关键参数的实时监测。
3. 坚固可靠：工业级温度范围、250 V 隔离、符合 UL/CE 等安全认证，适用于高温、高噪声的现场环境。
4. 灵活安装：支持标准 35 mm DIN 导轨或面板固定，便于在已有控制柜中快速集成。
5. 模块化设计：配备 7 个 DIP 开关、12 条跳线、3 只保险丝，可根据现场需求进行电压、信号路由及保护配置。
6. 兼容性强：兼容 GE Speedtronic Mark V e 以及早期 Mark V 系统，后向兼容前几代硬件。

结构与组成

• 电源与保护单元：包括输入滤波、稳压电路以及三只保险丝，提供过流与过压保护。
• 模拟前端：由多路放大器、滤波器和 16 位 ADC 组成，负责采集电流、电压、RTD 与热电偶信号。
• 数字 I/O 区：24 V DC 继电器或晶体管输出，配合 LED/指示灯显示工作状态。
• BNC 振动通道：专用屏蔽 BNC 接口，内部含 120 Ω 终端电阻，适配现场振动传感器。
• DC Field Bus 接口：RJ45/端子形式的总线端口，提供 120 Ω 终端并实现多板级通信。
• 配置与诊断：7 个 DIP 开关用于电压选择与功能使能，5 个 TP 测试点与 12 条跳线便于现场调试与故障定位。

典型应用领域

• 燃气轮机与蒸汽轮机控制：转速、位置（LVDT/RVDT）以及磁阻探头（MRP）信号的闭环调节。
• 发电厂与能源系统：流量、压力、温度等过程变量的实时采集与控制。
• 化工与石油炼制：高温、高压环境下的传感器信号整合与安全监测。
• 交通与轨道系统：振动监测与关键部件状态诊断。
• 通用工业自动化：任何需要多种模拟/数字信号输入并通过 DC Field Bus 与上位系统通信的场景。

安装与维护要点

1. 安装

   • 将模块固定在标准 35 mm DIN 导轨上，或使用面板螺钉进行面板安装。
   • 确认供电电压在 24‑30 V DC 范围内，且电源具备足够的滤波与稳压。
   • 按需使用 DIP 开关配置电压等级与功能，使能对应的信号通道。
   • 连接 BNC 振动探头时，确保使用屏蔽电缆并检查 120 Ω 终端是否正确接入。

2. 布线

   • 模拟信号线应采用屏蔽双绞线，保持与高功率线分离，以降低 EMI 干扰。
   • 数字 I/O 与 DC Field Bus 采用符合工业标准的接线端子或 RJ45，确保接触可靠。

3. 调试

   • 利用板上提供的 TP 测试点和 LED 指示灯检查电源、信号输入以及保险丝状态。
   • 使用现场便携式万用表或示波器验证模拟信号的幅值与相位，确认 ADC 采样正常。

4. 维护

   • 定期检查保险丝、跳线及 DIP 开关的完整性，防止因振动或腐蚀导致接触不良。
   • 在高温季节或环境温度接近上限时，确保通风散热良好，必要时加装散热片。
   • 如发现异常噪声或信号漂移，先检查 BNC 振动通道的终端电阻及屏蔽完整性，再检查电源滤波。

—————————————————-———————————————————
