—GE EVEREST CA-ZOOM 产品信息—

一、概述

CA‑ZOOM 采用 iView™ 图像管理平台，集成了可互换的摄像头头、手持控制器、可移动或固定式控制单元（CCU）以及多种灯光、存储和供电选项。系统支持空气和水下作业，可通过手持控制器的彩色 VGA 显示屏进行实时操作，适用于电力、石化、核能、航空航天等高风险行业的巡检、维护和质量控制。

二、主要参数

• 光学变焦：PTZ140 型号提供 25 × 光学变焦 + 1 × 数字变焦（总计约 300 ×），PTZ100 型号提供 10 × 光学变焦 + 4 × 数字变焦（约 40 ×）。
• 分辨率：470 HTV 线（约 1280 × 1024 像素），可捕获 1/2 mil（约 12 µm）直径的细线。
• 灯光系统：12 盏 35 W 双光源灯，具聚光与泛光两种模式；高 80 W 总功率（Turbo 模式）。
• 工作距离：在 1.8 m（6 ft）范围内可分辨 0.5 mil（12 µm）细线。
• 尺寸与重量：整体长度约 287 mm，直径 139 mm，可通过 140 mm 开口；铝制机身重量约 3 kg，若选用不锈钢则约 6 kg。
• 供电：AC 100‑240 V，50‑60 Hz，3 A；内部采用 32 bit Pentium‑class 嵌入式处理器。
• 存储：内置 CompactFlash 可拆卸存储介质，支持 Still Image 与 Motion Video 捕获。
• 接口：Composite、S‑Video 视频输入/输出，USB‑2.0 实时流媒体输出。
• 温度警报：内置温度传感器提供三级温度提示，防止高温损坏。

三、产品特点

1. 全方位灯光控制：可在聚光与泛光之间切换，满足不同环境的照明需求。
2. 高倍率变焦：光学 + 数字组合，实现远距离细节观察。
3. 一体化防护结构：摄像头头采用全封闭设计，无外露线路，适合恶劣环境。
4. 手持控制器：配备 10‑inch 彩色 VGA 显示屏和双摇杆，支持实时图像、测量、字符生成和用户 LOGO 显示。
5. 温度监控：系统自带温度警报，提升设备安全性。
6. 模块化组装：可选铝或不锈钢机身、不同灯光配置、可拆卸存储卡，便于现场快速更换。
7. 多媒体记录：支持静态图像、视频、Mini‑DV 录像以及数字文件存储，便于后期分析。

四、结构与组成

• 摄像头头：包括光学镜头、双灯光源、温度传感器、光学变焦机构和防护外壳。
• 手持控制器（Hand‑Held Controller）：内置彩色 VGA 显示屏、双摇杆、放大/缩小、灯光调节、测量与字符生成按钮。

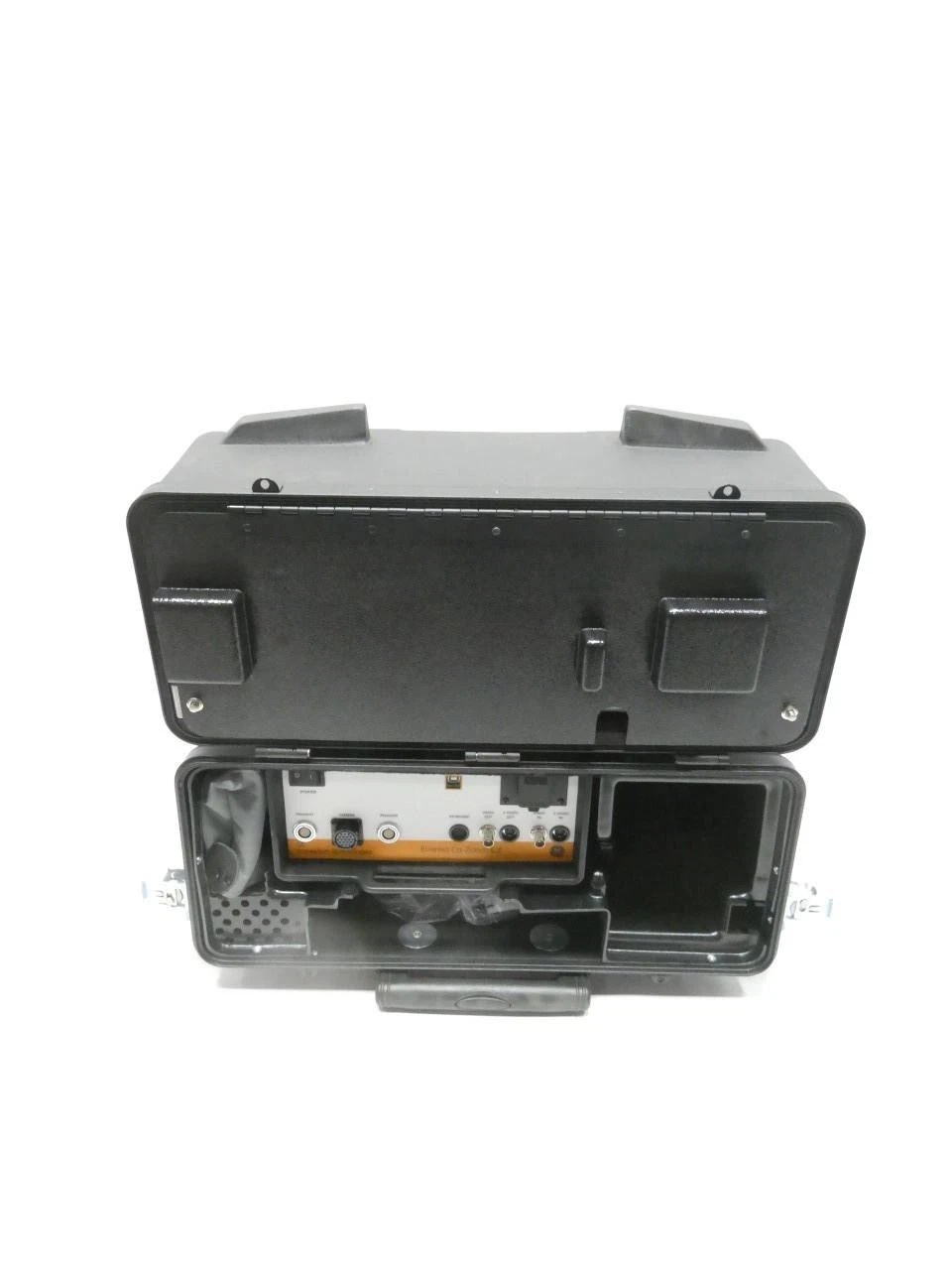

• 摄像头控制单元（CCU）‍：可便携式或装箱式，内置 32 bit 处理器、CompactFlash 存储、视频 I/O 接口和电源管理模块。
• 供电与电缆系统：包括耐高压电源线、信号传输电缆（长可达 500 m）以及水下作业专用防水电缆。

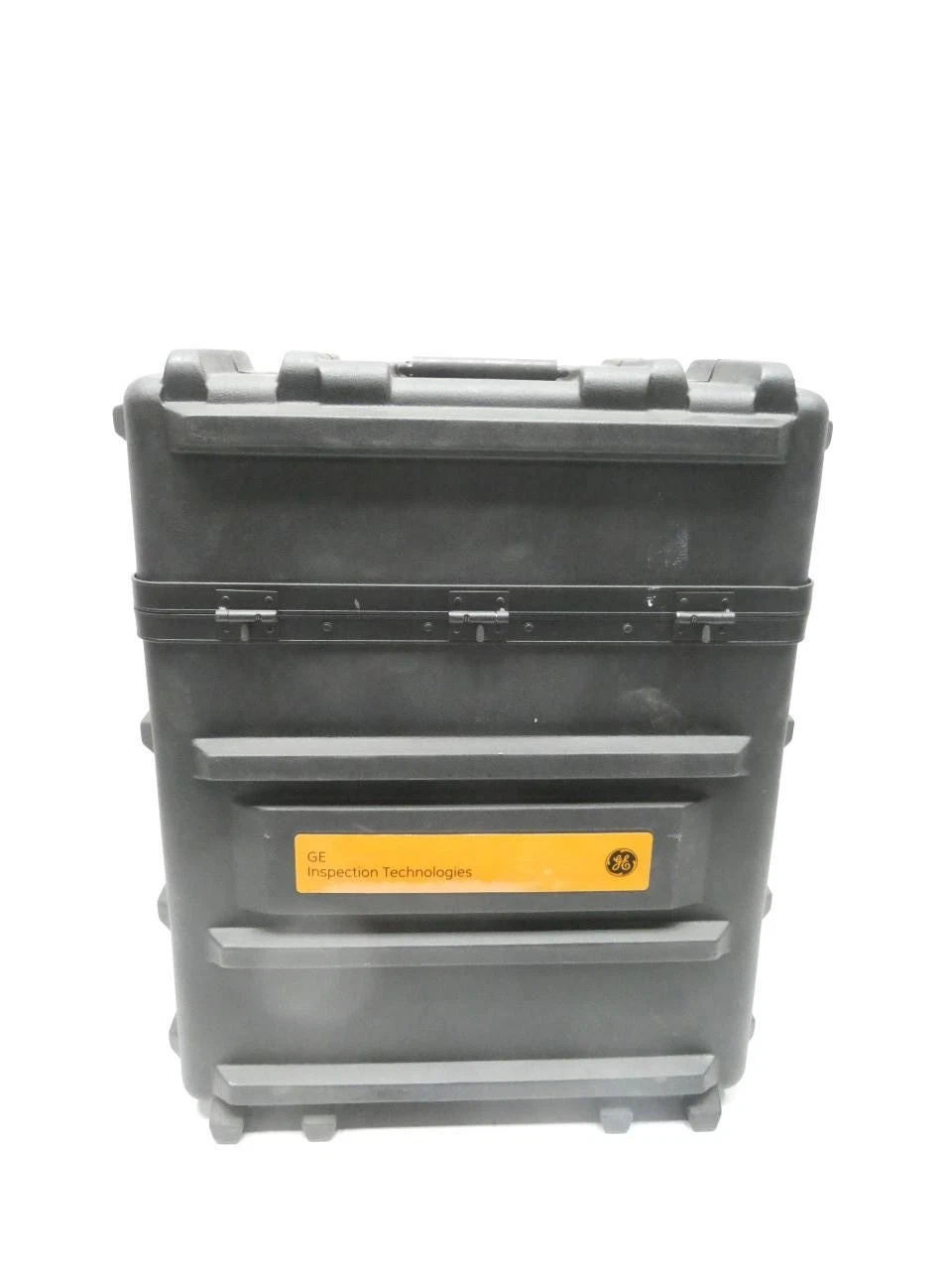

• 运输与支撑箱：工业轮式箱体，内置防震支架、工具箱和可选的杆式支架（适用于垂直或水平安装）。

五、应用领域

• 电力设施：变电站、输电线路、发电机组内部检查。
• 石油化工：管道、储罐、反应器内部视觉检测。
• 核能与航空航天：受限空间的核设施检查、飞机发动机内部检查。
• 船舶与海上平台：船体、海上平台结构的定期巡检。
• 制造业：生产线设备、机器人工作区的质量监控。
• 其他高危或难以进入的场所：矿井、地下设施、隧道等。

六、安装与维护要点

1. 现场准备

   • 确认安装位置的开口尺寸（≥ 140 mm）并保证基座平整稳固。
   • 检查供电电源符合 AC 100‑240 V、3 A 要求。

2. 机械安装

   • 使用四个 1/4‑20 螺纹的固定点将摄像头头安装在支架或孔位。
   • 若采用不锈钢机身，需使用相应的防腐螺栓。

3. 电缆布设

   • 选用符合长 500 m（约 1640 ft）距离的信号电缆，水下作业时使用防水电缆（大 45 m）。
   • 确保电缆卷轴与控制箱之间的连接稳固，避免拉伸或扭结。

4. 系统调试

   • 启动 CCU，检查视频输入/输出、USB‑2.0 流媒体和存储卡识别。
   • 通过手持控制器校准灯光、变焦和温度警报阈值。

5. 日常维护

   • 定期清洁灯光透镜和摄像头外壳，防止灰尘、油污影响图像质量。
   • 检查灯泡寿命（35 W 灯具约 2000 h），必要时更换。
   • 对 CompactFlash 卡进行备份，防止数据丢失。
   • 每半年进行一次系统固件升级，以获取新的 iView 功能和安全补丁。

6. 故障排查

   • 若出现图像噪声或失真，先检查灯光供电和镜头清洁度。
   • 温度警报触发时，立即停止作业并检查散热通道或更换环境。
   • 对于通信中断，检查电缆连接、接头防水密封以及 CCU 电源状态。

—————————————————-———————————————————
