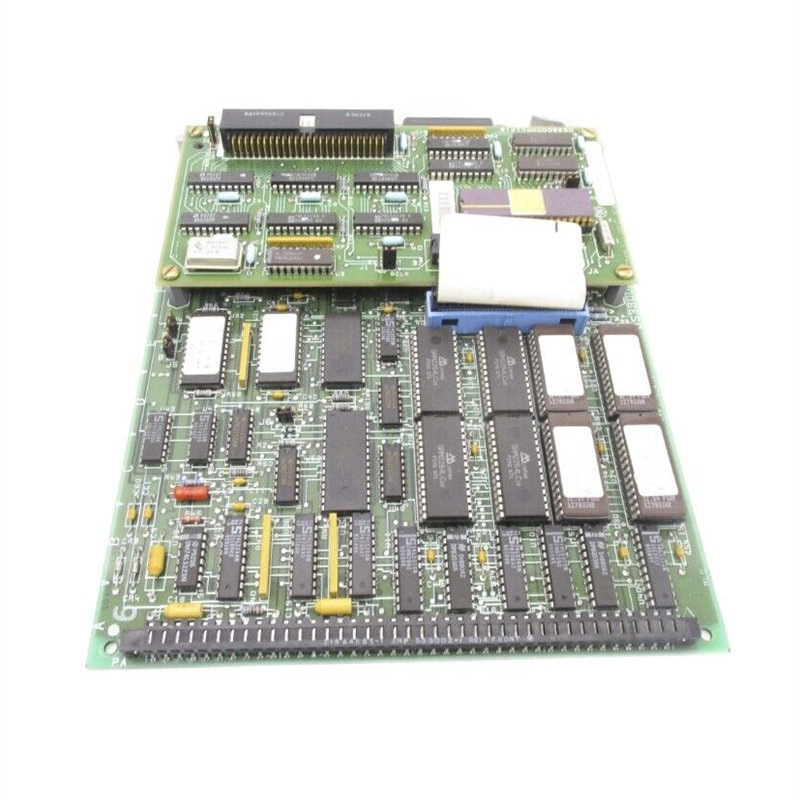

—GE Ds3800hmpj1a1d 产品信息—

1. 概述

• 属于 GE Fanuc Speedtronic Mark IV（第四代）控制平台的 I/O 扩展卡。
• 兼容 GE RX3i、RX3i‑S、RX3i‑L 等系列控制器，可直接插入其背板。
• 主要提供离散量 I/O、模拟量 I/O 以及电源供电功能，帮助实现现场设备的信号采集与控制输出。
• 常见于石油化工、发电、冶金、造纸、食品饮料等大型过程工业的自动化系统中。

2. 关键技术参数

• 型号：DS3800HMPJ1A1D（Revision 1A1D）
• 电源：背板供电，支持 24 V DC，具自动电压适应、限流保护和自动关断功能。
• 离散 I/O：多路数字输入/输出，支持 24 V DC、120 V AC 等电压等级，可选隔离或非隔离版本。
• 模拟 I/O：模拟输入/输出通道，常见 0‑10 V、4‑20 mA 量程，可用于温度、压力、流量等过程变量的测量与控制。
• 通信接口：通过背板与 CPU 进行高速总线通信（Ethernet/IP、PROFIBUS、DeviceNet 等上层协议由 CPU 负责），卡本身不提供独立网络端口。
• 工作温度：-20 °C ~ +60 °C，符合工业现场环境要求。
• 尺寸：标准 19 英寸机架式模块，宽度 1U（约 44 mm），适配常规控制柜。

3. 产品特点

• 模块化设计：电源、离散 I/O、模拟 I/O 均为可拆卸子模块，便于现场快速更换或升级。
• 高可靠性：具限流、过压、过温保护，符合 IEC 61850/ IEC 61508 等安全标准。
• 兼容性强：同一背板上可混装多种 I/O 卡，满足不同现场信号需求。
• 易于配置：通过 GE Proficy Automation Engine 或 RSLogix 5000 软件进行参数化设置，无需现场硬件改动。
• 维护便利：卡体采用插拔式结构，支持热插拔，降低停机时间。

4. 结构与组成

1. 背板连接器：与 RX3i CPU 背板的标准插槽对接，提供电源与通信通道。
2. 电源模块：负责将背板供电转换为卡内部所需的 24 V DC，内置限流与自动关断电路。
3. 离散 I/O 子模块：若干数字输入/输出端子排，配有可选的光耦隔离。
4. 模拟 I/O 子模块：模拟信号输入/输出端子，支持多种量程配置。
5. 指示灯：电源、通信、故障指示灯，便于现场快速诊断。

5. 典型应用领域

• 发电厂：锅炉、汽轮机、燃气轮机的过程变量采集与控制。
• 石油化工：反应应釜、蒸馏塔、管道阀门的自动化控制。
• 冶金：高炉、连铸机的温度、压力监测。
• 造纸与食品饮料：生产线的流量、温度、液位控制。
• 其他大型过程工业：任何需要高速、可靠 I/O 扩展的现场控制系统。

6. 安装与维护要点

• 安装

  1. 关闭控制柜电源，确认背板已断电。
  2. 将卡体对准背板插槽，轻推至卡扣卡住，确保插针完整接触。
  3. 连接现场信号线（数字或模拟），依据电压等级选用对应的端子排。
  4. 恢复电源后检查指示灯，确认电源、通信均正常。

• 调试

  • 使用 GE Proficy Automation Engine 或 RSLogix 5000 进行 I/O 地址映射与参数配置。
  • 通过在线监控功能检查输入信号状态、输出响应以及故障报警。

• 日常维护

  • 定期检查端子排的紧固情况，防止振动导致松动。
  • 清除卡体表面的灰尘与腐蚀物，保持良好散热。
  • 如出现故障灯亮起，先检查电源与背板连接，必要时更换对应子模块或整卡。

• 更换与升级

  • 采用热插拔设计，可在系统运行时更换故障子模块，大限度降低停机时间。
  • 若需增加更多 I/O 通道，可在同一背板上再插入其他型号的 I/O 卡（如 DS3800HIOA、DS3800HMPK 等），实现功能扩展。

—————————————————-———————————————————
