- 产品定位：面向工业自动化、仪器仪表、通信设备等领域的高可靠性运算放大器电路板。
- 核心功能：提供运算放大器所需的电源、偏置、输入/输出耦合以及保护电路，确保放大器在宽温度范围内稳定工作。

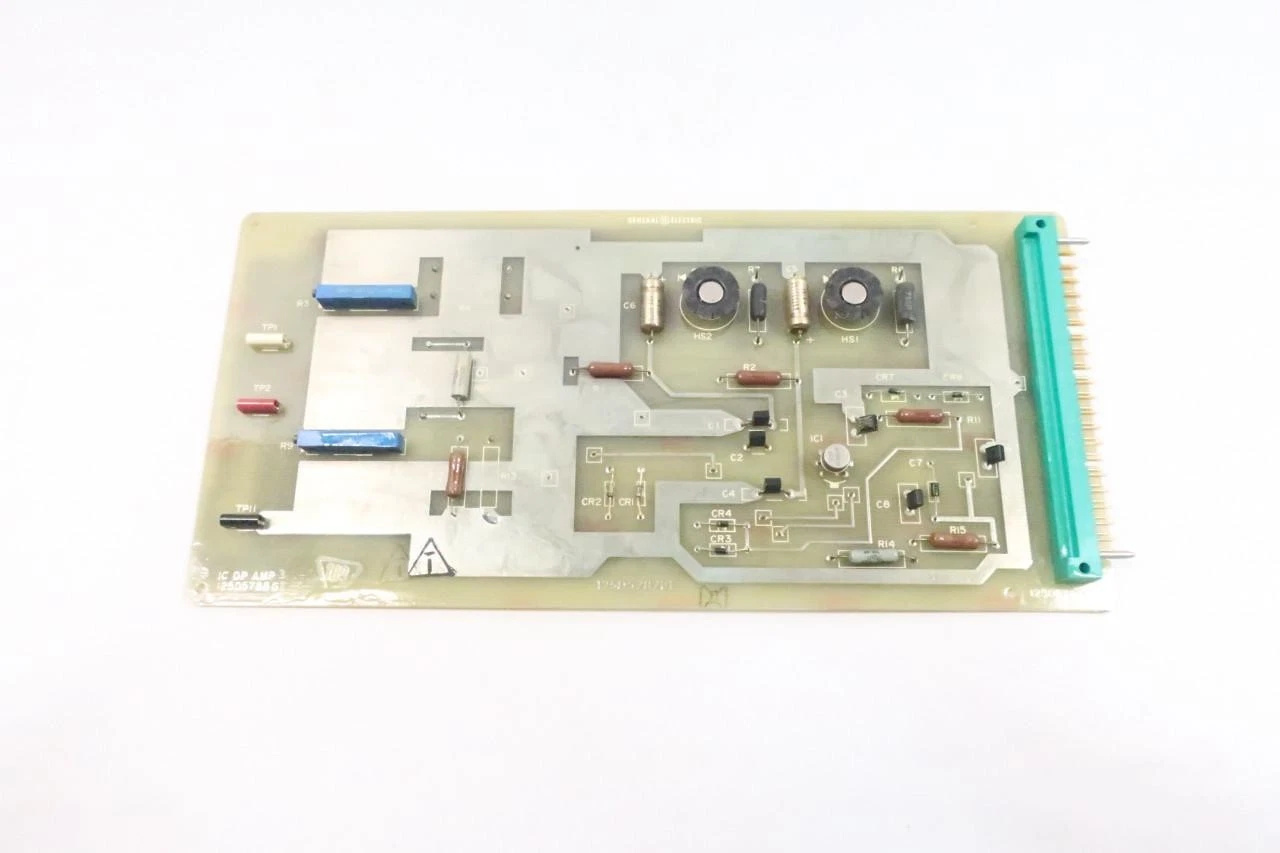

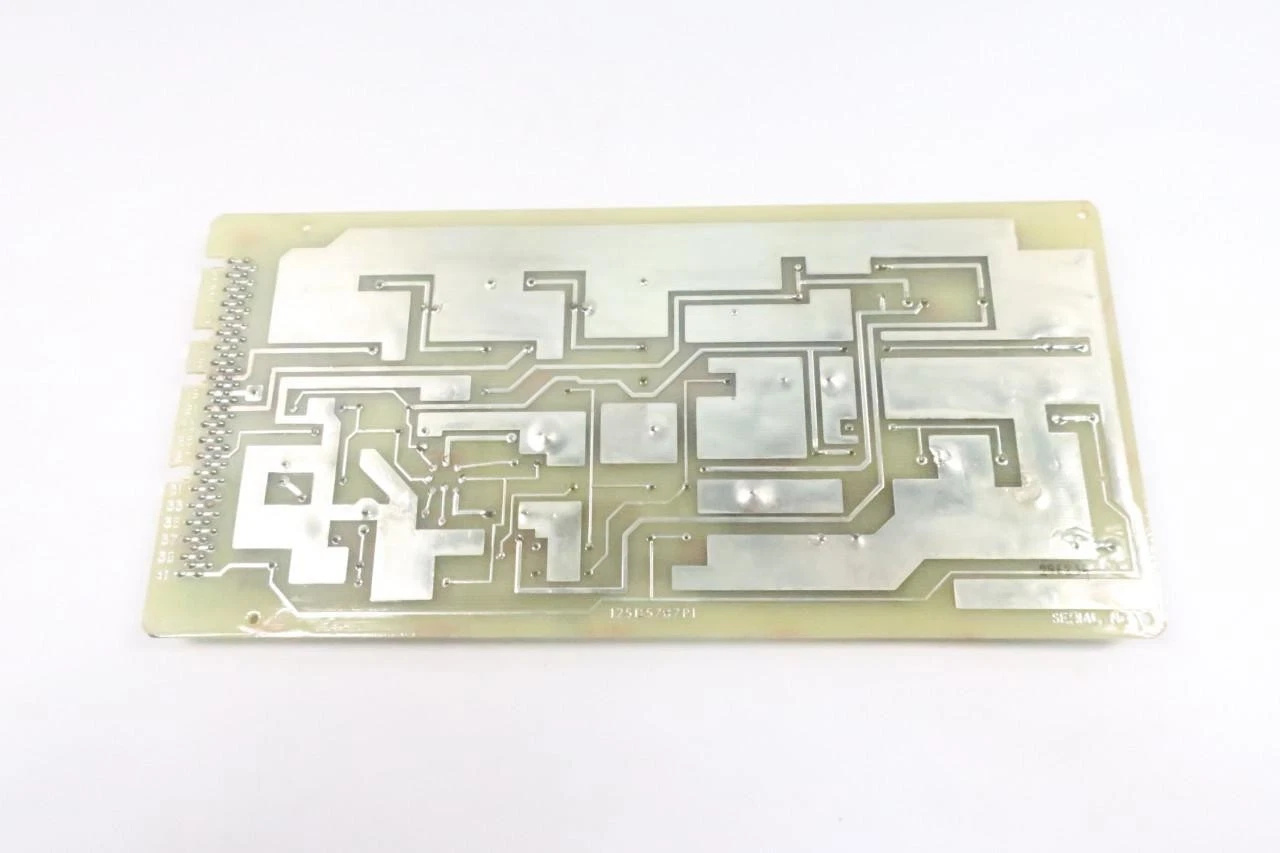

—GE 125D5788G1 产品信息—
1. 概述
- 产品定位：面向工业自动化、仪器仪表、通信设备等领域的高可靠性运算放大器电路板。
- 核心功能：提供运算放大器所需的电源、偏置、输入/输出耦合以及保护电路，确保放大器在宽温度范围内稳定工作。
- 技术标准：符合 IPC‑2221（通用电子板设计）和 IEC‑60950（信息技术设备安全）等国际标准，具备 RoHS、REACH 合规性。
2. 主要参数
| 参数 | 典型值 / 说明 |
|---|---|
| 板材 | FR‑4（厚度 1.6 mm） |
| 层数 | 双层（Top/Bottom） |
| 铜厚 | 1 oz（约 35 µm） |
| 尺寸 | 约 120 mm × 80 mm（可根据客户需求定制） |
| 工作温度 | –40 °C ~ +85 °C |
| 电源范围 | ±5 V ~ ±15 V（依据所装运算放大器规格） |
| 耐压 | 500 V（板间） |
| 阻抗控制 | 50 Ω（高速信号走线） |
| 表面处理 | ENIG（金镍浸金）或 HASL（热风整平） |
| 包装 | 防静电袋 + 抗冲击纸箱 |
3. 产品特点
- 高可靠性：采用军工级焊接工艺，焊点强度 ≥ 30 gf，抗振动、抗冲击能力强。
- 低噪声布局：模拟信号走线采用分层隔离、地平面完整，降低寄生电容和噪声耦合。
- 多重保护：内置过压、过流、ESD 防护电路，提升运算放大器的使用寿命。
- 易于装配：提供标准化的 SMD/SMT 焊盘，兼容常见贴片元件，支持自动化贴片生产。
- 兼容性强：可配合 GE 系列多款运算放大器（如 125D5787P1、125D5786G1 等），实现快速产品迭代。
4. 结构与组成
- 底层铜箔：形成完整的电源平面和接地平面，提供低阻抗电源分配。
- 信号层：布置运算放大器的输入、输出、偏置电阻、电容等关键元件。
- 焊盘区：预留标准 0603/0805/1206 SMD 焊盘，兼容多种封装。
- 防护元件：包括 TVS 二极管、热敏电阻（PTC）以及保险丝座。
- 标识层：丝印文字标明元件位置、参考设计号、批次号等信息。
5. 应用领域
| 行业 | 典型应用 |
|---|---|
| 工业自动化 | 传感器信号放大、过程控制回路 |
| 仪器仪表 | 高精度测量放大、数据采集前端 |
| 通信设备 | 基站前端放大、射频前置放大器 |
| 医疗电子 | 生物信号（ECG、EEG）放大 |
| 汽车电子 | 车载传感器、ADAS 前置放大 |
6. 安装与维护
6.1 安装要点
- 基板清洁：使用无尘布或异丙醇清除表面油污。
- 焊接工艺：推荐回流焊温度曲线 150 °C ~ 250 °C，峰值不超过 250 °C，确保焊点完整。
- 定位：确保运算放大器的输入/输出方向与 PCB 丝印标识一致，防止相位错误。
- 防静电：装配过程需佩戴防静电手环，避免 ESD 损伤敏感元件。
6.2 维护建议
- 定期检查：每 6 个月检查焊点、保护二极管及电容是否有裂纹或鼓包。
- 清洁散热面：若板上装有散热片，保持散热片表面无灰尘堆积。
- 环境监控：在高湿或腐蚀性气体环境中使用防潮包装或加装防护罩。
- 故障排查：出现异常噪声或输出漂移时，先检查电源噪声、接地完整性，再逐一更换运算放大器或保护元件。
—————————————————-———————————————————
