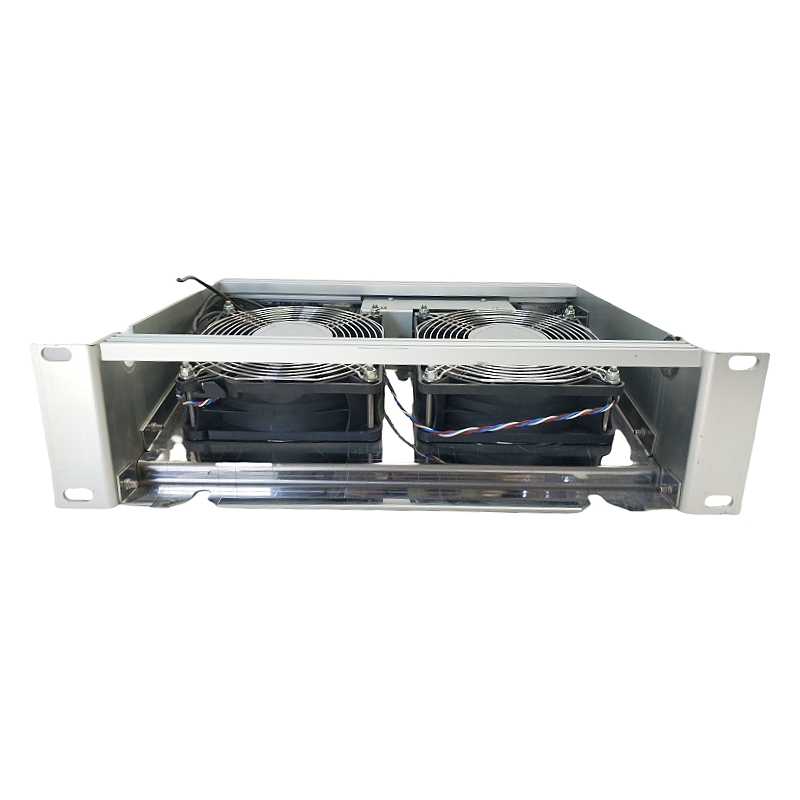

—HIMA X-FAN 18 03 产品信息—

X‑FAN 18 03 是 HIMA 为其 X‑Base Plate 18 01（18 槽位、冗余电源）设计的工业强制风冷风扇。每台风扇提供高流量、低噪声的强制通风，以保证安全控制柜、功率模块及其他高功率电子元件在严苛工业环境下的可靠散热。

主要技术参数

• 型号：X‑FAN 18 03（对应部件号 993201813）
• 适配基板：X‑Base Plate 18 01（4 台风扇并联使用）
• 电源：220 V AC（单相）
• 风量：约 300 m³/h（单台）
• 噪声：≤ 45 dB(A)
• 防护等级：IP54，具备防尘防水能力
• 结构材质：耐腐蚀金属外壳，适用于化工、发电等腐蚀性环境
• 认证：ATEX（防爆）认证，符合工业安全标准

产品特点

1. 高可靠性：专为安全仪表系统设计，具备冗余结构，单台故障不影响整体散热。
2. 低噪音运行：噪声控制在 45 dB 以下，适合对噪声有严格要求的现场。
3. 防护与防爆：IP54 防护等级和 ATEX 防爆认证，能够在粉尘、潮湿及易燃气体环境中安全工作。
4. 模块化安装：直接卡入 X‑Base Plate 18 01 的预留风扇槽位，安装快捷，无需额外布线。
5. 维护简便：采用可拆卸式滤网，便于定期清洁，降低维护成本。

结构与组成

• 风扇本体：电机、叶轮、外壳三体一体。
• 电源接线端子：符合 IEC 标准的接线排，支持快速接线。
• 防护滤网：可拆卸式金属滤网，防止灰尘进入风机内部。
• 固定支架：与 X‑Base Plate 预留卡槽匹配的卡扣结构。

典型应用领域

• 过程工业控制柜（炼油、化工、石化等）
• 电力系统配电柜（变电站、发电厂）
• 机床与数控系统（高功率驱动模块散热）
• 核电站安全系统（防爆要求的关键控制单元）
• 其他需要高可靠散热的工业自动化设备

安装与维护要点

1. 安装：在 X‑Base Plate 18 01 的对应风扇槽位内直接卡入，确保卡扣到位后再接通电源。
2. 接线：使用标配的 220 V AC 接线端子，遵循当地电气安全规范，确保相序正确。
3. 调试：通电后检查风扇转速与噪声，确认风量符合设计要求。
4. 定期检查：每 6 个月检查滤网是否堵塞，必要时拆下清洗或更换；检查螺栓紧固情况，防止振动松动。
5. 故障处理：若出现异常噪声或风量下降，先检查电源和接线，随后检查电机及叶轮是否有异物或磨损，必要时更换整机。

—————————————————-———————————————————
