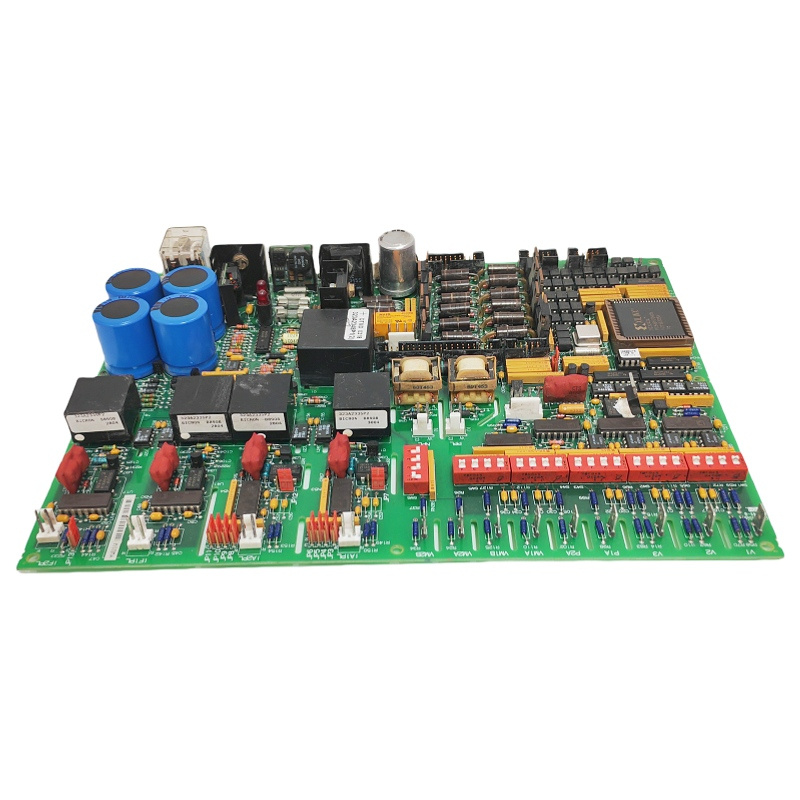

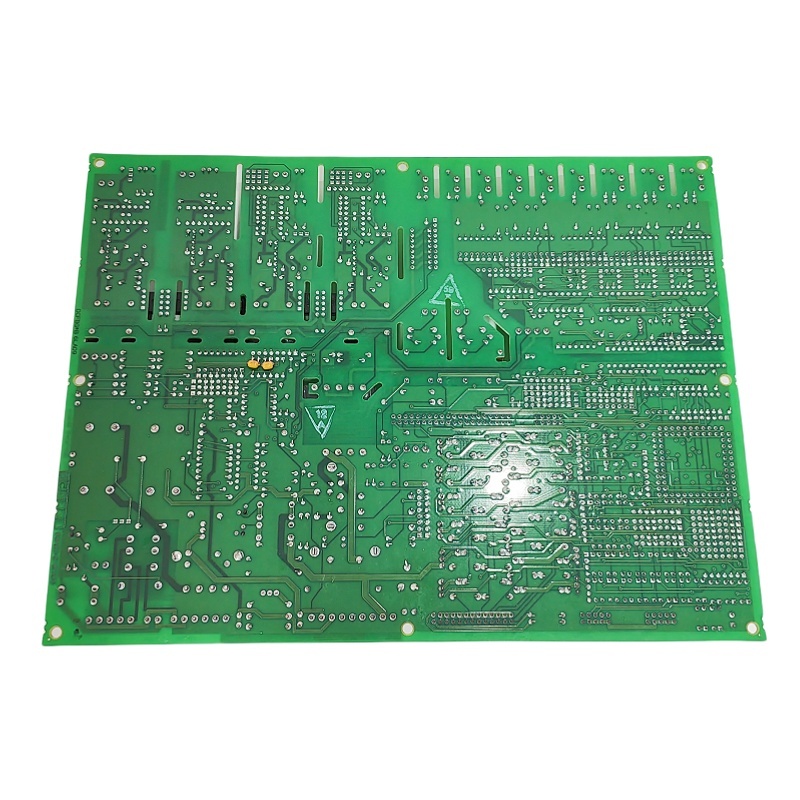

— GE DS200DCFBG2BNC MRP420024 产品信息—

概述

GE DS200DCFBG2BNC MRP420024 是 GE Mark V 系列自动化驱动组件的核心部件，专为工业应用设计，用于提供系统控制级别的电源和反馈信号处理。该模块是 GE Speedtronic 控制系统技术的一部分，广泛应用于燃气轮机、蒸汽轮机和风力涡轮机的控制系统中 。

参数

• 产品型号：DS200DCFBG2BNC MRP420024
• 制造商：GE General Electric
• 产品类型：DC 反馈电源板
• 系列：Mark V 系列（Speedtronic）
• 兼容驱动器：DC2000、AC2000、CB2000、ME2000、FC2000 系列驱动器
• 通信输入范围：38 至 115 VAC
• 输出频率：0 至 500 kHz（取决于输入电压）
• 电路组成：AC 和 DC 监控电路、控制级电源电路、电机励磁电源电路、驱动电路
• 板载诊断：2 个 LED 指示灯、1 个氖灯指示灯
• 可配置项：12 个跳线、7 个 DIP 开关
• 测试点：5 个板载测试点
• 保险丝：3 个保护保险丝
• PCB 涂层：正常涂层
• 安装方式：插入驱动器或励磁柜的内部插槽
• ESD 敏感性：静电敏感产品
• 表面电压：操作期间或之后可能存在致命表面电压

产品特点

1. 核心电源与稳定输出：提供稳定的控制级电源，将输入交流电转换为的直流电（+5V、±15V、±24VDC），用于电机或发电机励磁电路的控制逻辑和信号处理。
2. 集成电路设计：集成了电机或发电机的励磁电源电路和电枢 SCR 门极脉冲发生器驱动电路，直接参与驱动器的核心控制功能。
3. 灵活配置与诊断能力：提供 12 个跳线和 7 个 DIP 开关，允许用户根据具体应用需求进行灵活配置。板载 LED 和氖灯指示灯提供直观的诊断和状态信息，五个测试点便于电压检测和故障排除。
4. 高可靠性和保护机制：配备三个保护保险丝，防止过流或瞬时浪涌损坏模块和连接设备。正常涂层的 PCB 提供额外的环境防护。
5. 无缝集成：作为 GE Mark V 系列的核心组件，与系列中的其他模块和系统协同工作，确保燃气轮机、蒸汽轮机和风力涡轮机的高精度控制和安全保护。

结构与组成

• 信号连接：通过 18 个插头连接器和 9 个刺针连接器发送和接收输入输出信号，刺针连接器位于电路板左上角，插头连接器遍布整个电路板。
• 内部组件：包括 7 个变压器、振荡芯片、继电器、超过 50 个电阻网络阵列、散热器以及各种集成电路、电容器和电阻器。
• 保护机制：3 个保护保险丝用于电源保护，DIP 开关用于选择交流线路电压和 DC 桥电压反馈 VCO 电路以及 DC 电机电压反馈电路的电压。

应用领域

1. 燃气轮机控制系统：在发电厂和石油天然气行业的燃气轮机中，提供稳定的直流控制电源，用于燃气阀驱动、发电机励磁驱动等，确保燃气轮机的启动、运行、调节和停机过程的控制和安全保护。
2. 蒸汽轮机控制系统：在传统火电厂、核电站和联合循环电厂中，用于蒸汽轮机控制系统的蒸汽阀执行器、发电机励磁系统等辅助驱动的控制电源和反馈信号处理。
3. 风力涡轮机自动化驱动组件：在大型风电场中，用于偏航系统、变桨系统和发电机变流器的高精度和可靠电源供应和控制。
4. 大型工业驱动控制：适用于 GE DC2000、AC2000、CB2000、ME2000 和 FC2000 系列驱动器，也可用于钢铁行业的轧钢机、造纸行业的纸机驱动、大型泵站和风机的变频驱动系统。
5. 能源和电力基础设施：在各种能源生产和电力传输基础设施中，作为 GE Mark V 系列控制系统的组成部分，确保设备的长期稳定运行和高效操作。

安装与维护

1. 安装前准备：在安装前，必须仔细参考 GE Mark V 系列驱动器和励磁器的官方安装手册、电路图和安全操作规程，特别是关于电气设备和静电放电（ESD）防护措施。确认相关设备的电源已完全断开，并遵循“断电挂牌”（LOTO）程序，以防止安装过程中意外通电。由于 DS200DCFBG2BNC MRP420024 包含精密电子元件，对静电非常敏感，因此在操作过程中必须佩戴接地的防静电腕带和手套，并在防静电工作台上操作，以避免因静电放电导致模块损坏。
2. 环境检查：检查安装位置的环境条件，包括温度、湿度等，以确保符合产品的工作要求。
3. 定期维护：保持模块和控制柜的清洁，定期清除灰尘、油污或其他污染物，特别是在散热区域和连接器处，以影响电气连接和散热效率。定期检查所有电气连接点的紧固情况，尤其是电源输入、输出和所有信号电缆，以防止因设备振动或环境因素导致的松动或腐蚀。使用模块上的 LED 和氖灯指示灯监控模块的操作状态和诊断信息，任何异常指示都应立即调查。定期使用提供的 5 个测试点监测关键电压，以确保系统的稳定运行。

—————————————————-———————————————————
