— GE H201TI 产品信息—

概述

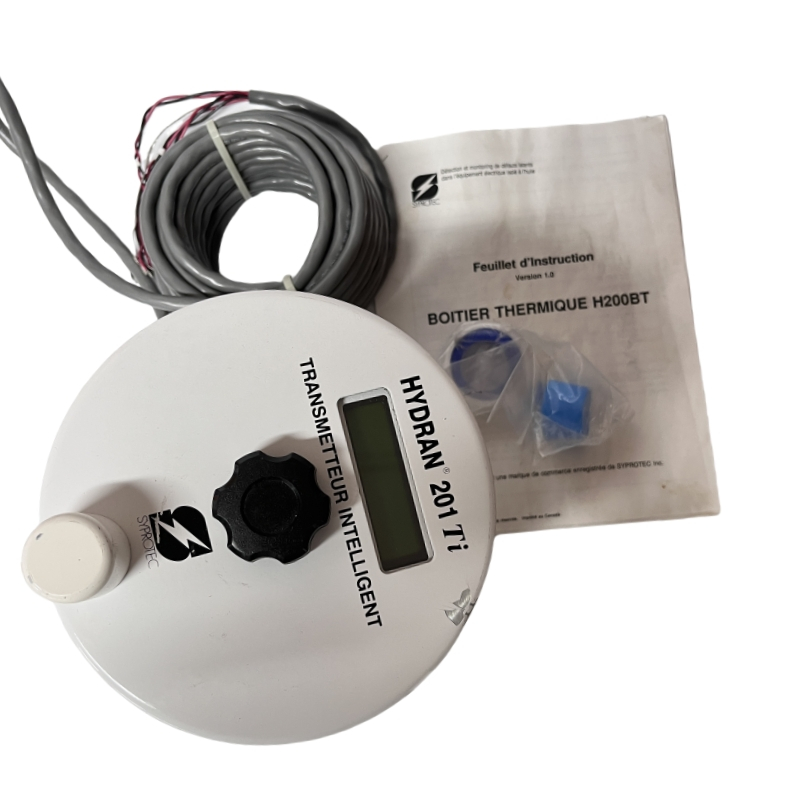

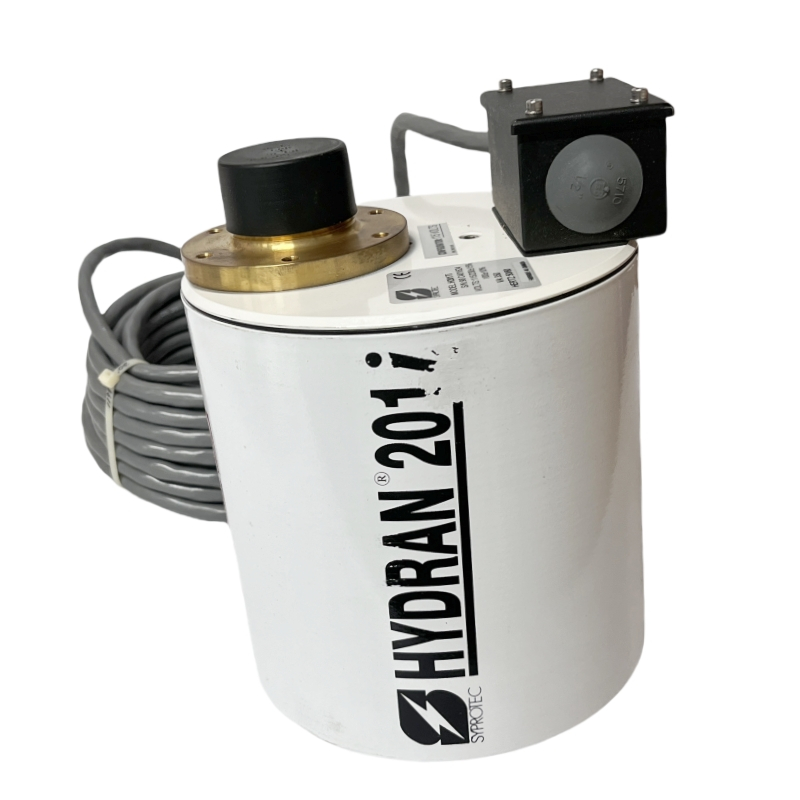

GE H201TI 是通用电气（GE）Hydran 系列中的关键设备，专为变压器油中溶解气体（DGA）的在线监测设计，用于实时预警变压器故障，减少非计划停电风险。其核心功能是通过连续监测氢气、一氧化碳、乙炔和乙烯等气体浓度，提供早期故障预警。该设备采用燃料电池技术，具备高精度、高灵敏度和模块化设计，广泛应用于电力系统、工业自动化及可再生能源领域。

参数

1. 输入电压

   • 100-240V AC（适用于DGA监测仪）
   • 18-36V DC（适用于霍尔效应传感器版本）
   • 220V AC（适用于电源适配器版本）

2. 输出功率

   • 200W（DGA监测仪）
   • 0.75-4kW（机电一体化模块）

3. 工作温度范围

   • -40°C 至 +85°C（DGA监测仪）
   • -20°C 至 +55°C（机电模块）

4. 尺寸与重量

   • 200mm x 100mm x 50mm（DGA监测仪）
   • 120 x 80 x 60 mm（机电模块）
   • 重量：1.5-2.5 kg（视版本而定）

5. 其他参数

   • 精度：±10% 读数 ±25 ppm（DGA监测）
   • 响应时间：<1 μs（霍尔传感器）
   • 通讯协议：Modbus、RS-485、USB

产品特点

1. 高精度与实时性

   • 采用燃料电池传感器技术，对氢气100%响应，监测范围0-2000 ppm。
   • 实时显示气体浓度，支持历史数据记录（长1年）。

2. 模块化与兼容性

   • 支持Modbus、Profibus、Ethernet等工业协议，无缝集成SCADA系统。
   • 提供数字输入/输出、模拟信号接口及报警触点（气体高、系统故障）。

3. 耐用性与维护

   • 无泵、无额外管道设计，直接安装于变压器油阀，降低维护复杂度。
   • 自检功能与远程诊断能力，减少现场校准需求。

4. 安全与可靠性

   • 防护等级IP55（部分版本），绝缘等级B级/F级。
   • 符合NEMA、IEC标准，适用于恶劣工业环境。

结构与组成

1. 核心组件

   • HYDRAN®传感器：燃料电池型复合气体传感器，监测氢气、一氧化碳、乙炔和乙烯。
   • 热调节系统：确保传感器在宽温范围内稳定运行。
   • 微处理器电传输器：处理数据并支持Modbus/RS-485通信。

2. 接口与功能

   • 本地显示：背光LCD屏实时显示气体读数。
   • 远程通信：RS-485隔离端口、USB接口，支持数据传输与系统配置。
   • 报警系统：3路干触点继电器报警，支持声光/远程警报。

应用领域

1. 电力系统

   • 变压器健康监测（发电、输电、配电网络）。
   • 风力发电场、太阳能光伏系统的变压器预警。

2. 工业自动化

   • 电机控制与保护（过载、欠压、短路防护）。
   • 工业机器人、伺服驱动器的实时控制。

3. 商业与住宅

   • 家用电器、楼宇自动化系统的电源管理。
   • 医疗设备、安防监控的稳定供电。

安装与维护

1. 安装流程

   • 安装于变压器油阀，通过黄铜配接器连接，无需额外泵或管道。
   • 支持DIN导轨安装（机电模块）。

2. 维护要点

   • 定期检查：确认传感器清洁度及接线端接触。
   • 数据记录：利用本地存储分析历史趋势，辅助故障诊断。
   • 传感器更换：建议每2-3年更换传感器以保持精度。

3. 注意事项

   • 避免现场校准，依赖自检功能。
   • 环境温湿度需在-40°C至+85°C范围内。

—————————————————-———————————————————
